Автоматичні вимикачі та ПЗВ MUTLUSAN

MARDAL пропонує автоматичні вимикачі та пристрої захисного вимкнення MUTLUSAN для електричних кіл і розподільних щитів. У категорії представлені автоматичні вимикачі серій MTS04-LN, MTS06, MTS10 і MTH10, а також ПЗВ MRC06 та MRC10. Обладнання підбирають за функцією захисту, кількістю полюсів, номінальним струмом і параметрами електричного кола.

Автоматичні вимикачі MUTLUSAN

Автоматичні вимикачі MCB захищають електричні кола від перевантаження та короткого замикання. У каталозі є такі виконання:

• MTS04-LN: автоматичні вимикачі 1P+N з номінальними струмами 6, 10, 16, 20, 25, 32 і 40 А.
• MTS06: вимикачі на 6 кА, з характеристиками B, C та D, у виконаннях 1P, 2P, 3P і 4P. Представлені номінали від 1 до 63 А.
• MTS10: вимикачі на 10 кА, з характеристиками B та C, у виконаннях 1P, 2P, 3P і 4P. У каталозі є номінали від 1 до 125 А.

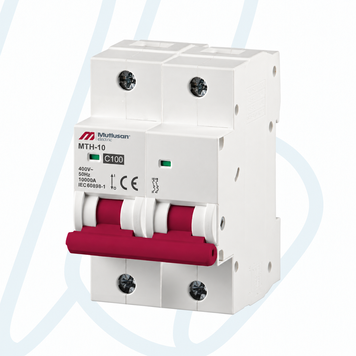

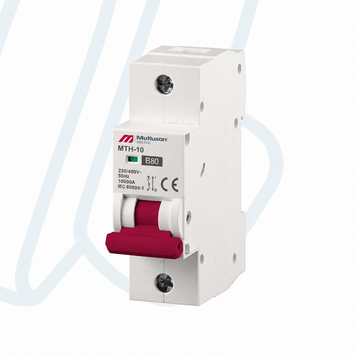

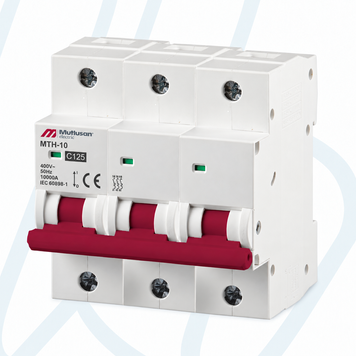

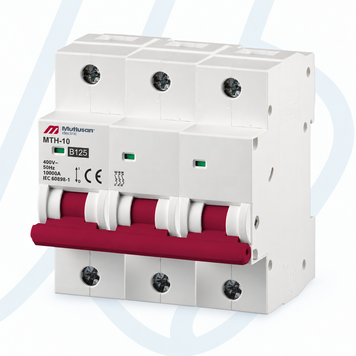

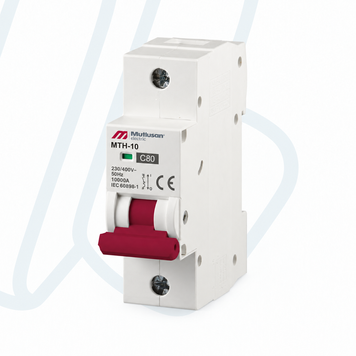

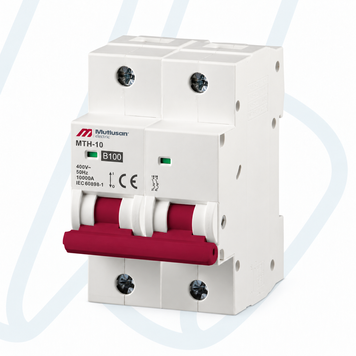

• MTH10: вимикачі в широкому корпусі на 80, 100 і 125 А, з вимикальною здатністю 10 кА та характеристиками B і C. Доступні виконання від 1P до 4P.

Характеристику спрацювання узгоджують із пусковими струмами навантаження та умовами відключення. Номінальний струм автомата підбирають з урахуванням допустимого струму кабелю, а вимикальну здатність — очікуваного струму короткого замикання в точці встановлення.

Пристрої захисного вимкнення MRC06 та MRC10

ПЗВ контролюють диференційний струм і відключають коло за умов спрацювання. Представлені пристрої RCCB не мають вбудованого захисту від перевантаження та короткого замикання, тому потребують узгодженого автоматичного вимикача або запобіжника.

• MRC06: дво- та чотириполюсні ПЗВ типів AC і A. У категорії представлені моделі без витримки часу та окремі виконання з витримкою часу.
• MRC10: дво- та чотириполюсні ПЗВ типів AC, A і B. Тип, номінальний струм та чутливість визначають за конкретним артикулом.
• Диференційний струм: в асортименті є виконання на 30 та 300 мА. Це окремий параметр, який не слід плутати з номінальним струмом навантаження в амперах.

Тип диференційного захисту обирають відповідно до обладнання та можливої форми струму витоку. Позначення типу B для ПЗВ і характеристики B для автоматичного вимикача описують різні властивості пристроїв.

Як вибрати автоматичний вимикач або ПЗВ

• Функція захисту: визначте, чи потрібен захист від надструму, диференційний захист або їх поєднання в схемі.
• Виконання полюсів і напруга: звірте пристрій зі схемою мережі та способом підключення фазного і нейтрального провідників.
• Номінальний струм: врахуйте навантаження, параметри кабелю та умови експлуатації. Для ПЗВ номінал в амперах не є порогом захисту від перевантаження.
• Параметри автомата: перевірте характеристику B, C або D та вимикальну здатність конкретної моделі.
• Параметри ПЗВ: узгодьте тип AC, A або B, номінальний диференційний струм і часове виконання з вимогами проєкту.
• Монтаж: перевірте габарити корпусу, місце у щиті, спосіб кріплення та допустимі параметри підключення провідників.

Підбір і замовлення в MARDAL

Для підбору повідомте потрібний тип пристрою, кількість полюсів, номінальний струм і напругу. Для автомата додайте характеристику спрацювання та вимикальну здатність, для ПЗВ — тип диференційного захисту, чутливість і потребу у витримці часу. MARDAL допоможе уточнити артикул, комплектність і термін постачання.
