MARDAL пропонує гнучкі силіконові проводи AWG для електричних з’єднань і внутрішнього монтажу обладнання. У категорії представлені одножильні проводи, двожильні скручені виконання та двожильні проводи у спільній чорній оболонці. Розмір жили, конструкцію та колір підбирають відповідно до схеми підключення.
Виконання в асортименті

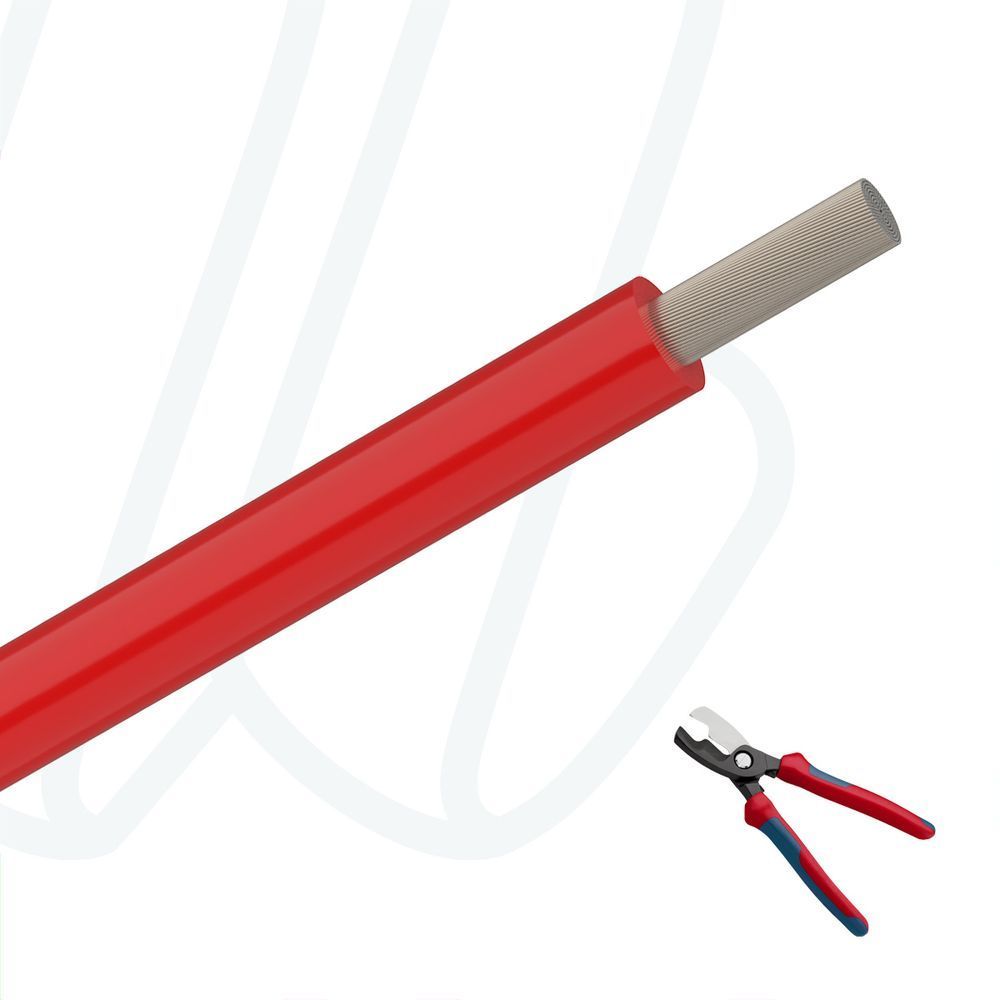

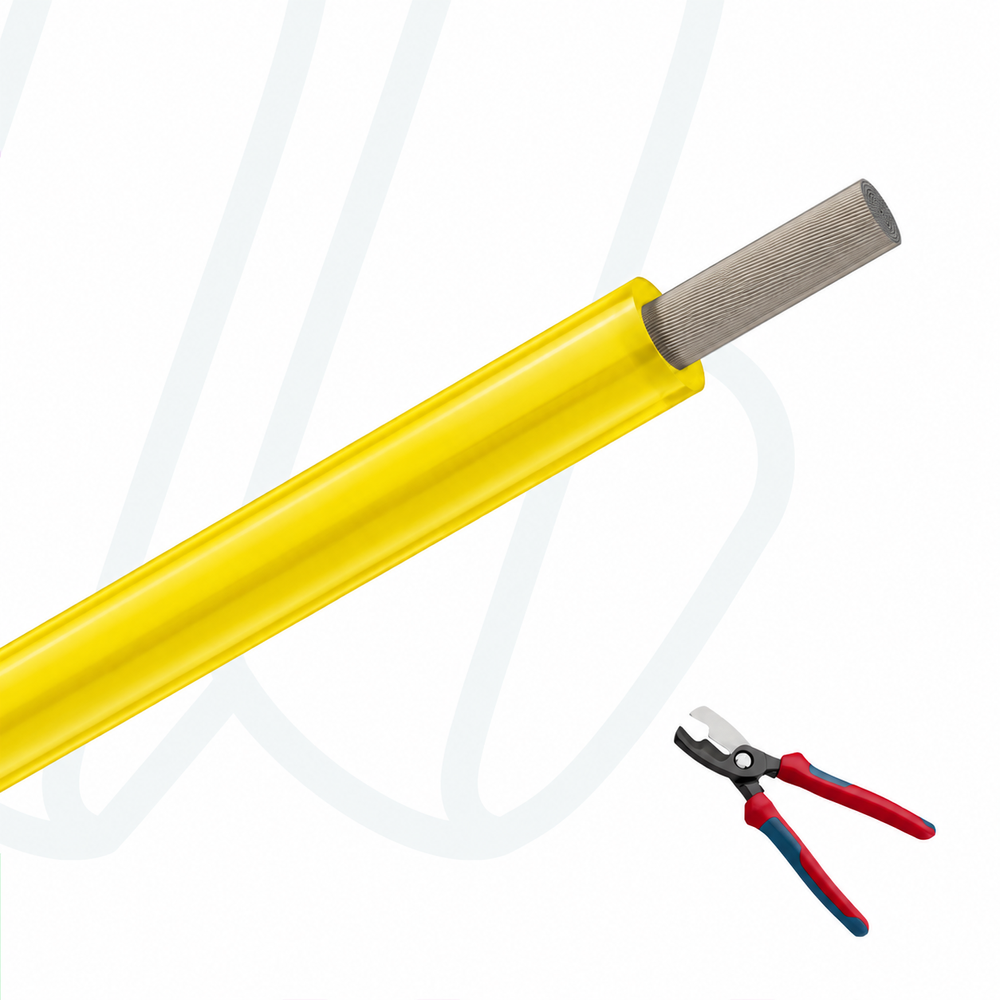

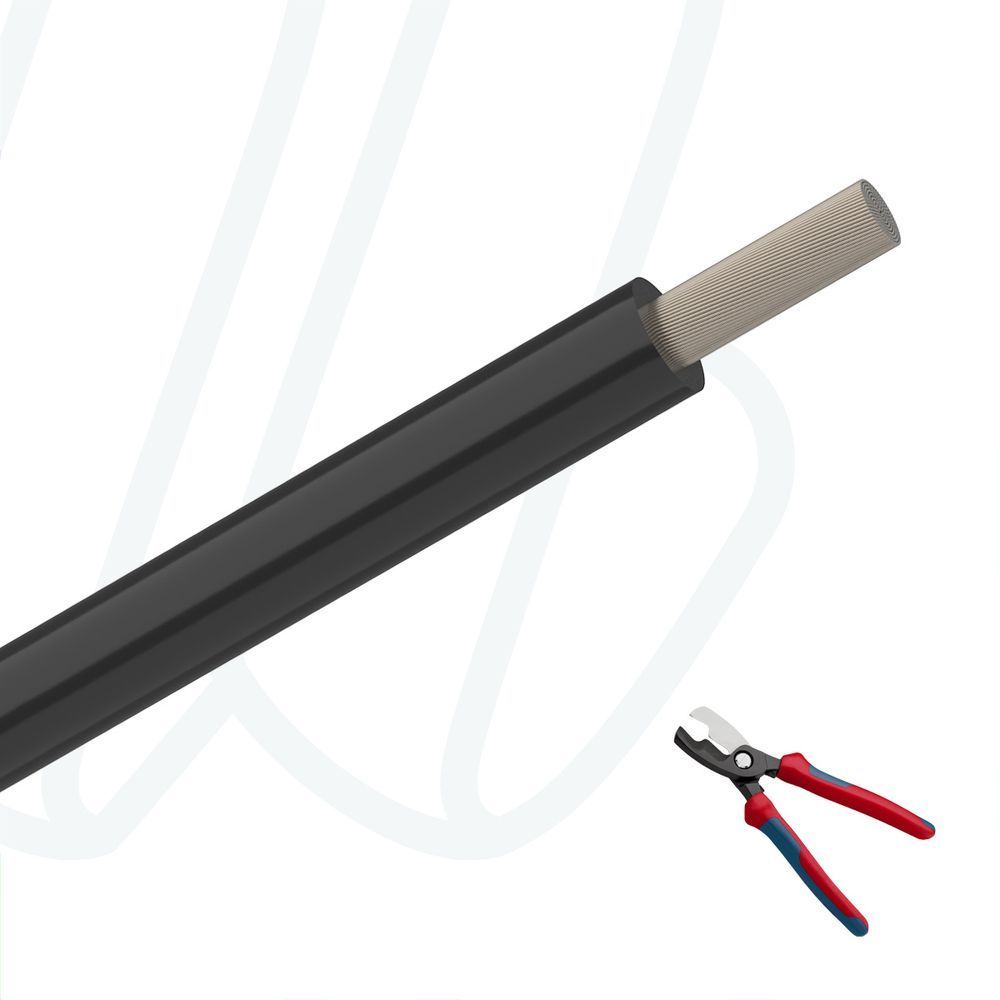

- Одножильні 1XAWG: розміри AWG24, AWG22, AWG18, AWG16, AWG14, AWG10, AWG8, AWG6, AWG4 та AWG1. Є чорні й червоні виконання; для AWG24 також представлені білий, синій, жовтий і зелений кольори.

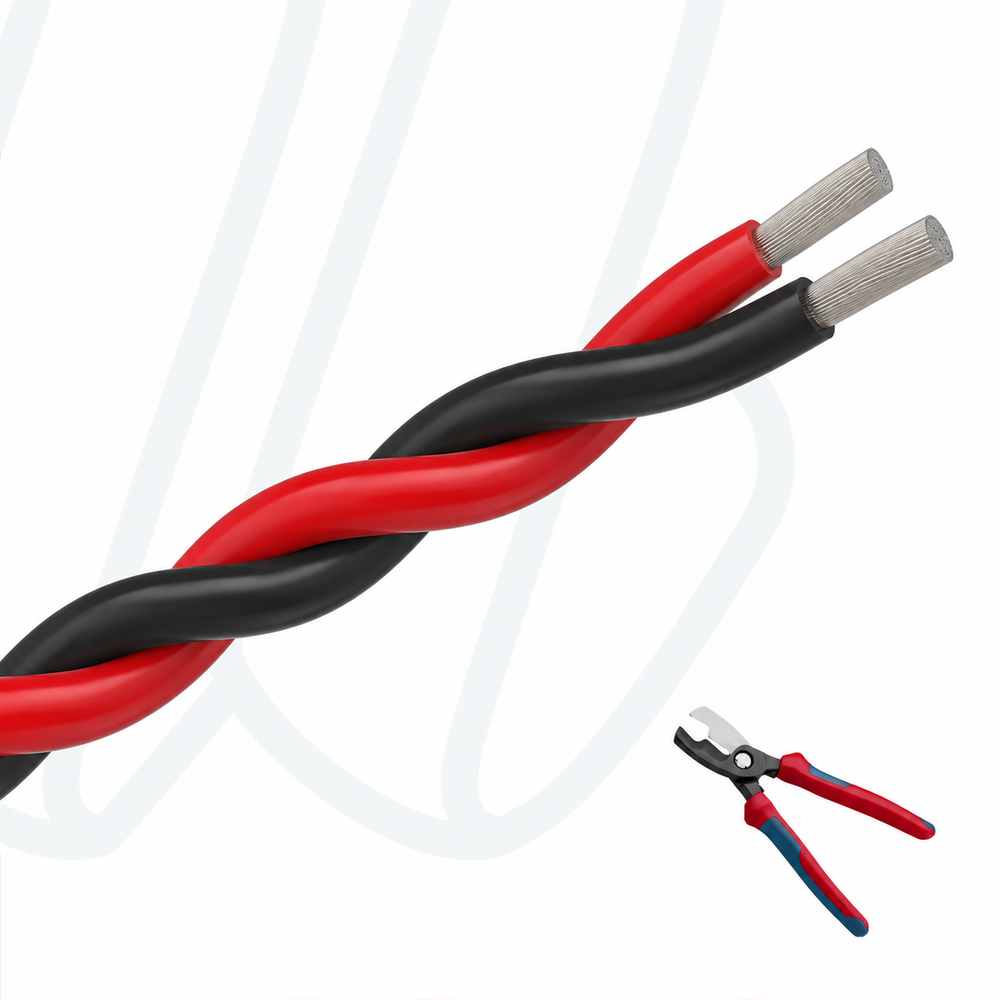

- Двожильні скручені 2XAWG: пара з чорної та червоної ізольованих жил. Представлені розміри AWG30, AWG28, AWG26, AWG24, AWG22, AWG20, AWG18, AWG16, AWG14 та AWG12.
- Двожильні у спільній оболонці: дві ізольовані жили у чорній зовнішній оболонці; виконання 2XAWG24, 2XAWG22, 2XAWG20 та 2XAWG18.
Наявність потрібного виконання та довжину відрізка уточнюйте за артикулом.
Конструкція та застосування
Проводи мають жили з лудженої міді та ізоляцію із силіконової гуми. Одножильні виконання з багатодротяною жилою зручні для гнучких монтажних з’єднань. Скручена пара об’єднує два провідники, а спільна оболонка двожильного виробу утримує їх в одному кабелі.
Проводи використовують для внутрішніх з’єднань електронного обладнання, приладів та техніки відповідно до вимог конкретного виробу. Для одножильного AWM 3135 AWG24 технічні дані в картці передбачають 600 В і температурний діапазон від −60 до +200 °C. Параметри інших виконань, особливо двожильних, потрібно звіряти з їхньою технічною документацією.
Що означають AWG, 1XAWG та 2XAWG
AWG (American Wire Gauge) — система позначення розміру провідника. У представленому діапазоні менше число AWG відповідає більшому перерізу жили. Позначення 1XAWG24 означає одну жилу розміру AWG24, а 2XAWG24 — дві жили цього розміру.
Метричні відповідники у картках наведені як орієнтир для підбору. Не слід вважати їх точним виміряним перерізом або автоматично замінювати ними вимоги до AWG у проєкті.
Як вибрати силіконовий провід
- Розмір жили: врахуйте струм, довжину кола, допустиме падіння напруги та умови відведення тепла.
- Конструкція: виберіть окремий провід, скручену пару або дві жили у спільній оболонці.
- Напруга й температура: звірте допустимі значення для конкретного артикула та режиму роботи.
- Підключення: перевірте сумісність клем і наконечників із багатодротяною жилою, а також зовнішній діаметр проводу.
- Колір і довжина: узгодьте маркування провідників зі схемою та передбачте запас для монтажу.
Гнучкість проводу сама по собі не підтверджує придатності до постійних циклічних переміщень. Зовнішній монтаж, прокладання у воді чи ґрунті та автомобільне застосування потребують окремого підтвердження придатності конкретного виробу.
Підбір і замовлення
Повідомте MARDAL потрібний розмір AWG, кількість жил, виконання, колір і довжину, а також робочу напругу та температурні умови. Допоможемо підібрати провід і уточнити умови постачання.
