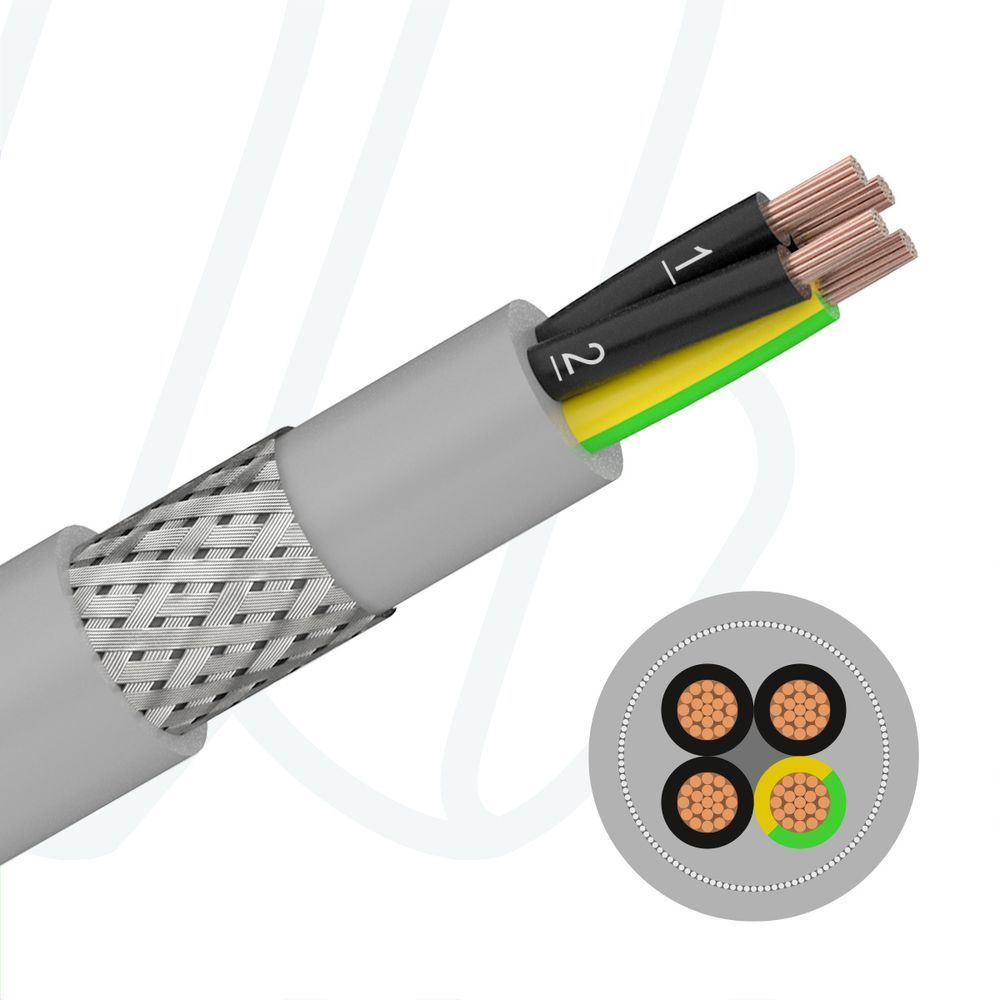

H05VVC4V5-K — гнучкий екранований кабель керування для передачі сигналів і живлення у промислових системах автоматизації. Кабель має багатодротові гнучкі жили (-K), ПВХ ізоляцію жил і ПВХ оболонку, а також екранування мідним обплетенням. Екран зменшує вплив електромагнітних перешкод від частотних перетворювачів, двигунів та силових ліній, що підвищує стабільність роботи датчиків і виконавчих механізмів.
Кабель розрахований на клас напруги 300/500 В і найчастіше використовується для внутрішнього промислового монтажу: прокладання у кабель-каналах, лотках, трубах, а також всередині машин і обладнання. Завдяки гнучкому провіднику H05VVC4V5-K зручний у монтажі в щитових, на клемних з’єднаннях та в зонах з обмеженим простором. MARDAL CABLES допоможе підібрати кількість жил і перетин під вашу схему, виконає нарізку потрібної довжини та забезпечить швидку доставку по Україні.
Ключові переваги
- EMC-екранування — менше наведень і перешкод у контрольних ланцюгах
- Гнучкі жили (-K) — простий монтаж у шафах і всередині обладнання
- ПВХ оболонка що стійка до впливу мастил — практичне рішення для промислових умов
- Клас напруги 300/500 В для керування та допоміжного живлення
Застосування
- Автоматизація, шафи керування, сигнальні та контрольні ланцюги
- Верстати, виробничі лінії, пакувальне обладнання
- Зони з завадами: частотники, двигуни, силові траси
- Прокладання у лотках, коробах, трубах та всередині обладнання
FAQ
Що означає маркування H05VVC4V5-K?
H — гармонізований тип кабелю (єдиний стандарт для всієї Європи); 05 — клас напруги 300/500 В; VV — ПВХ ізоляція та оболонка (внутрішня); C4 — екранування (мідне обплетення); V5 — зовнішня оболонка з маслостійкого ПВХ; -K — гнучкі багатодротові жили.
Для чого потрібен екран C4?
Екран знижує електромагнітні завади та наведення, що важливо для датчиків, аналогових сигналів і зв’язку біля силових кабелів/частотників.
Як правильно заземлювати екран?
Зазвичай екран під’єднують до PE через 360° затискач (короткий контакт). Схема (з одного чи двох боків) залежить від довжини лінії та EMC-вимог.
Чи підходить для зовнішнього монтажу?
Переважно це кабель для внутрішнього монтажу. Для вулиці потрібна підтверджена UV-стійкість оболонки або додатковий захист.
Чи можна використовувати з частотним перетворювачем?
Так, екран допомагає з EMC, але для живлення двигунів від частотного перетворювача часто потрібні спеціальні VFD/EMC motor cables з класом напруги 0,6/1 кВ та іншою конструкцією. Підкажіть потужність і довжину — підберемо найкращій варіант.
