Розетки та вилки Schuko

MARDAL пропонує вилки та розетки Schuko MENNEKES для однофазного підключення обладнання. Основу асортименту становлять вироби на 16 А, 230 В із двома робочими контактами та захисним контактом PE — 2п+З. У категорії є кабельні вилки й розетки, настінні та панельні виконання, а також окремі розетки інших національних стандартів.

Вилки та розетки Schuko в каталозі

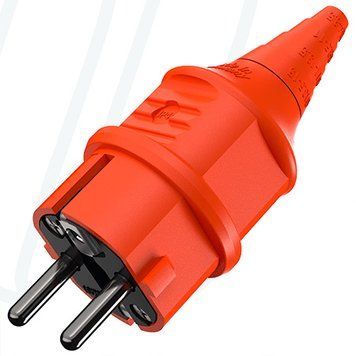

• Кабельні вилки: прямі та окремі кутові виконання для приєднання до кабелю.
• Кабельні розетки: моделі для рознімного підключення, зокрема виконання з кришкою та кабельним вводом.

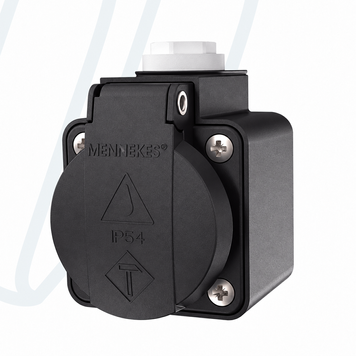

• Настінні розетки: вироби для стаціонарного монтажу, зокрема подвійна розетка CEPEX.
• Панельні розетки: моделі для встановлення в щити й корпуси; є варіанти з кришкою, без кришки та із захисними шторками.
• Комбіноване виконання: настінна розетка CEE 16 А, 5 контактів, 400 В із додатковою Schuko 16 А, 230 В.

Ступінь захисту та конструкція

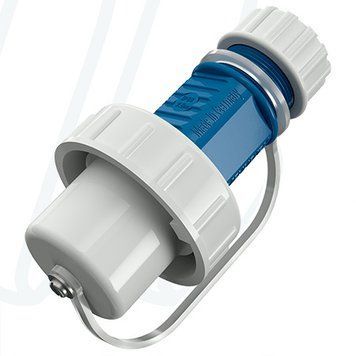

В асортименті представлені вироби Schuko з IP44, IP54, IP67 та IP68 залежно від моделі. Виконання обирають відповідно до умов експлуатації й документації виробника. Для спеціальних з’єднань IP68 передбачені сумісні елементи ущільнення та фіксації; наприклад, вилка 10828 має байонетне кільце й захисний ковпачок.

Заявлений ступінь захисту залежить від правильного монтажу, кабельного вводу, закривання розетки або з’єднання з відповідною вилкою. Поєднання зі звичайною вилкою не слід автоматично вважати з’єднанням із тим самим IP. Умови застосування IP68 уточнюють для конкретного виробу.

Клеми, кабель і монтажні розміри

У каталозі є моделі з гвинтовими клемами та безгвинтовими клемами plug-in. Для кабельних виробів перевіряють допустимий переріз провідників, зовнішній діаметр кабелю та його фіксацію. Для панельних розеток додатково звіряють розміри фланця, вирізу, кріпильних отворів і глибину встановлення. Окремі виконання мають фланець 75 × 75 мм; цей розмір не поширюється на весь асортимент.

Schuko та інші стандарти розеток

У цій категорії також представлені розетки французько-бельгійського стандарту на 16 А, британського стандарту на 13 А та NEMA на 15 А, 125 В. Вони відрізняються від Schuko конструкцією контактів і параметрами. Підбирайте розетку за стандартом вилки, напругою та номінальним струмом; однакова кількість контактів не підтверджує сумісності.

Як вибрати вилку або розетку

• Стандарт і параметри: звірте тип вилки, напругу, струм і виконання захисного контакту.
• Спосіб встановлення: оберіть кабельний, настінний або панельний виріб.
• Кабель і клеми: узгодьте тип і переріз провідників, діаметр кабелю та спосіб приєднання.
• Умови використання: підберіть ступінь захисту й перевірте умови його забезпечення.
• Конструкція: уточніть потребу в кришці, захисних шторках, кутовій вилці або подвійному виконанні.

Підбір і замовлення в MARDAL

Для підбору повідомте стандарт роз’єму, електричні параметри, спосіб монтажу та дані кабелю. У каталозі збережені окремі моделі, позначені як зняті з виробництва. Для їх заміни перевіримо актуальне виконання за даними виробника, монтажними розмірами й умовами застосування. Наявність і термін постачання уточнюються за конкретним артикулом.
