MARDAL пропонує однополюсні силові роз’єми POWER SYNTAX для підключення генераторів, розподільчих щитів та іншого силового обладнання. У категорії представлені кабельні й панельні виконання на 480 та 750 А, моделі SPX, SPZ і SCP, а також кришки, перехідні гільзи та система розблокування SyntaxLock. Кожен однополюсний роз’єм призначений для окремого провідника.
Серії та виконання в каталозі

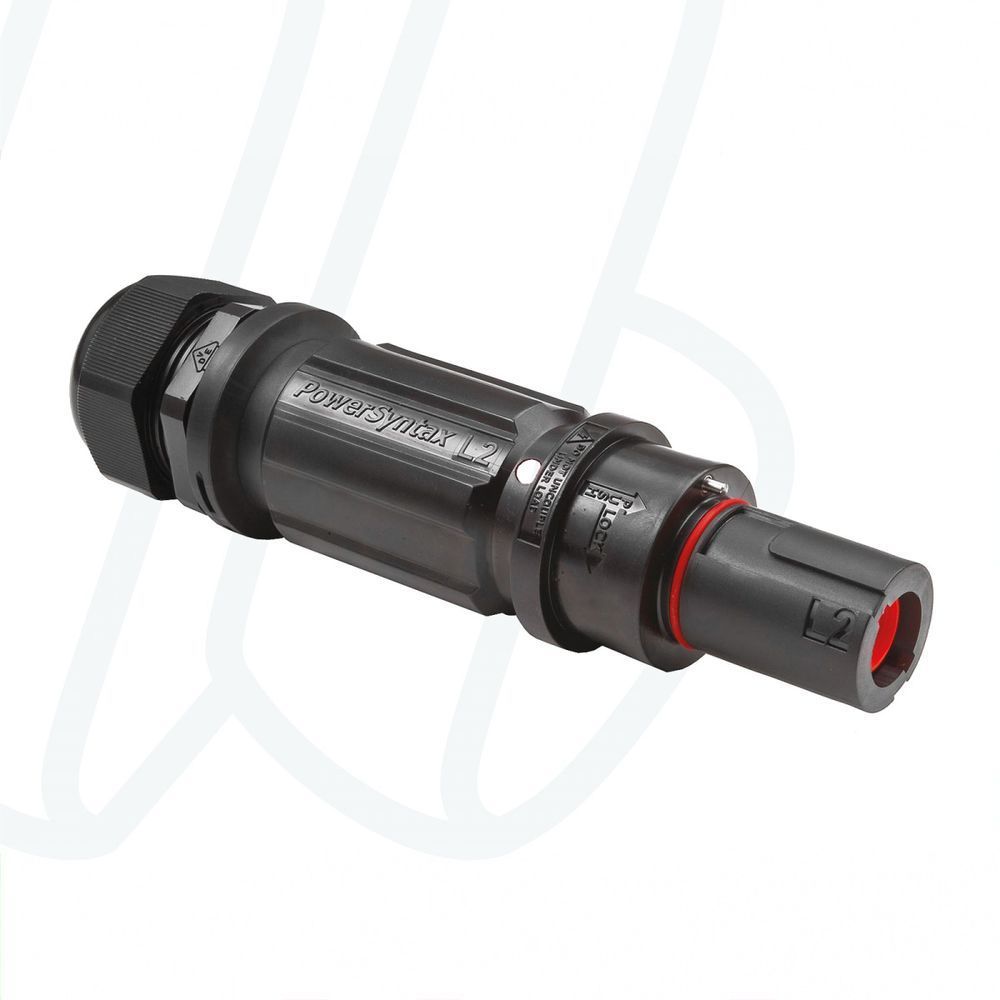

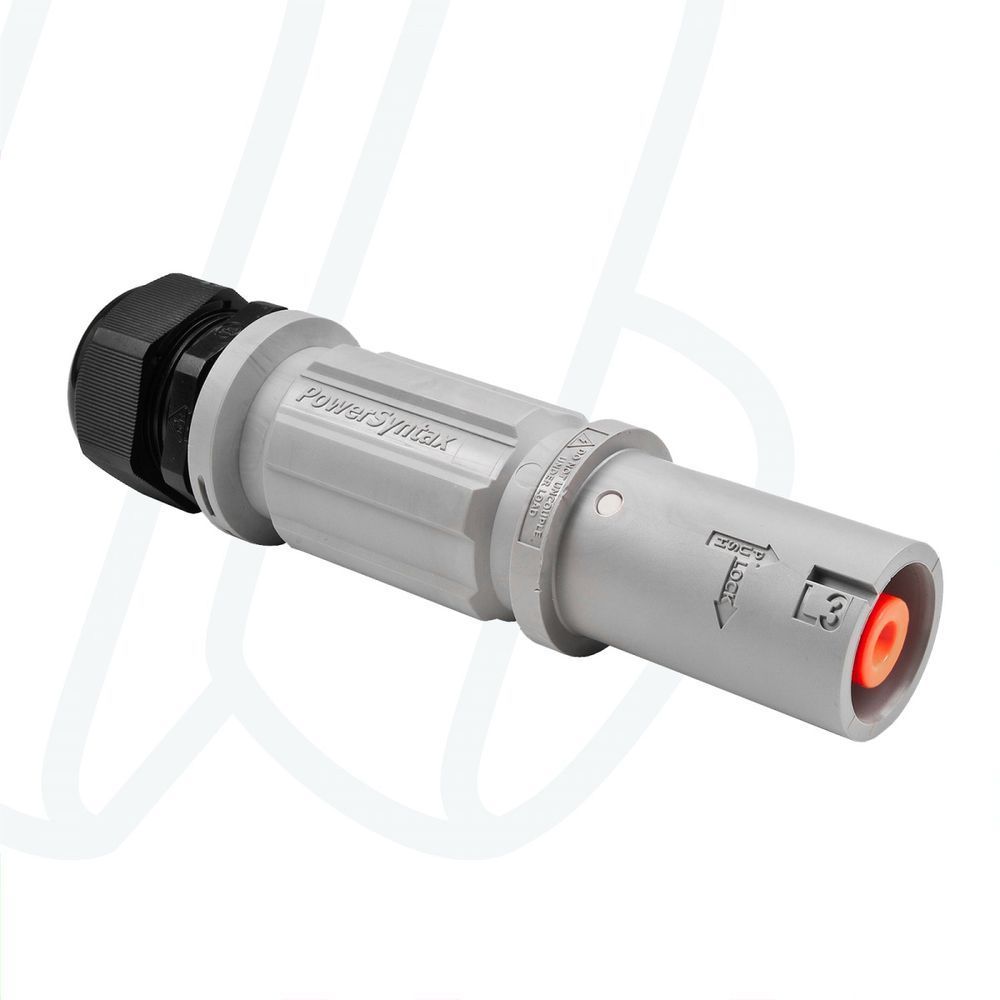

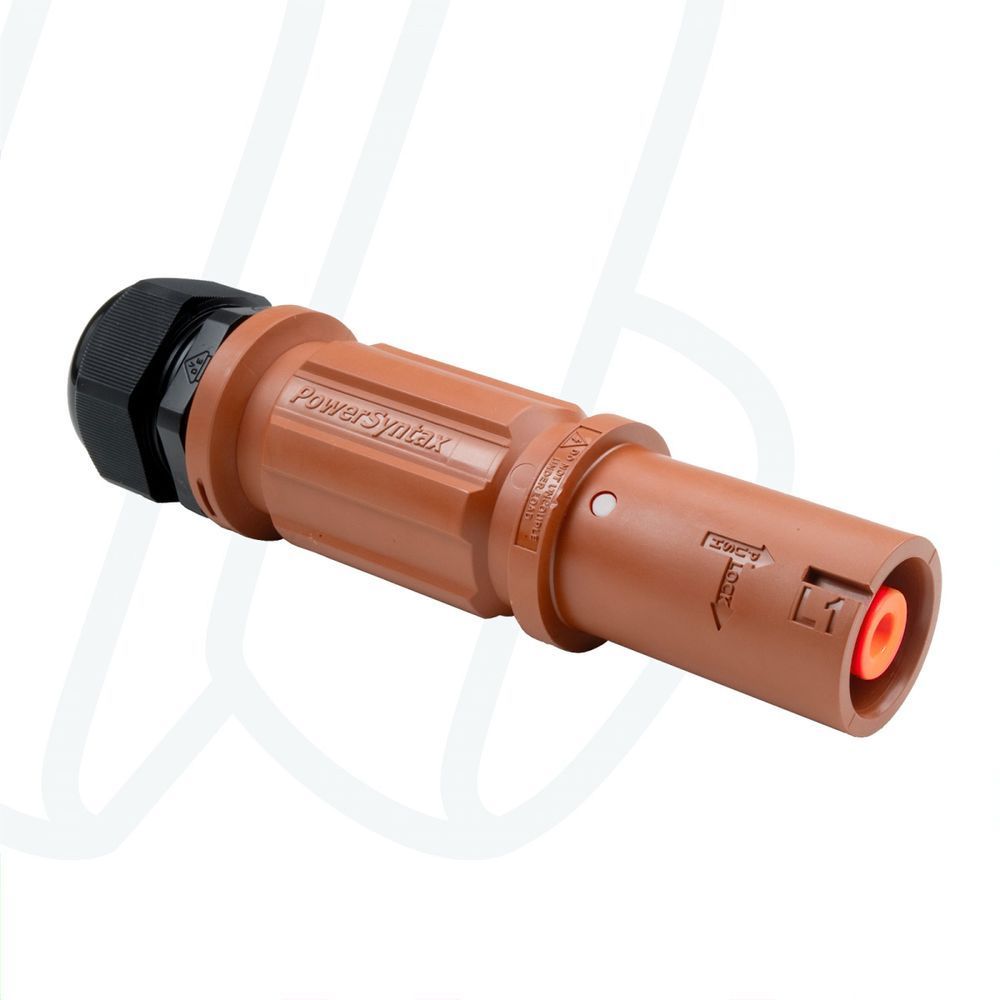

- SPX: кабельні штекери й розетки та панельні роз’єми. Представлені виконання на 480 і 750 А з різними контактами та способами приєднання кабелю.
- SPZ: кабельні роз’єми з коротким корпусом. У каталозі є моделі на 480 А для кабелів 95 і 120 мм².
- SCP: панельні розетки на 480 А з мікроперемикачем і приєднанням М12. Допоміжне коло мікроперемикача узгоджують зі схемою керування обладнанням.

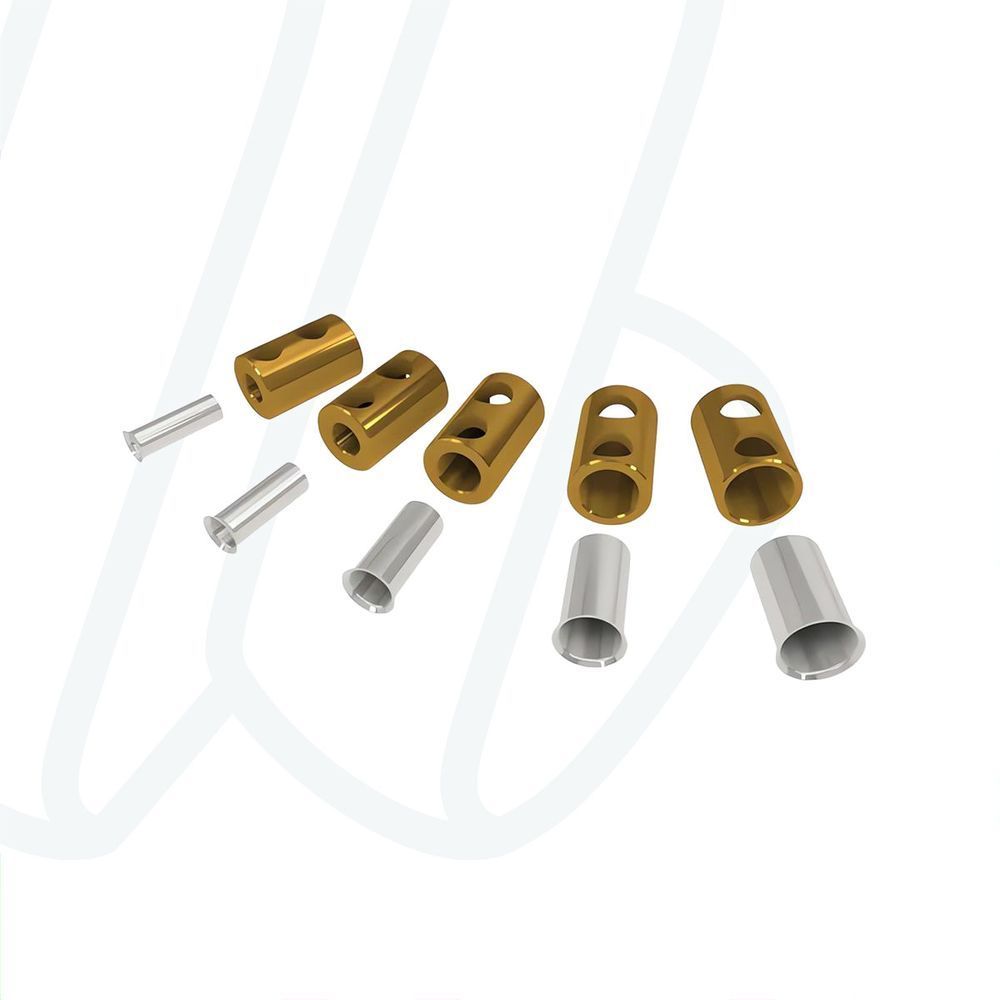

- Аксесуари: захисні кришки для штекерів і розеток, система розблокування SyntaxLock та перехідні гільзи для кабелів 25, 35, 50, 70 і 95 мм².
Кабельні та панельні роз’єми

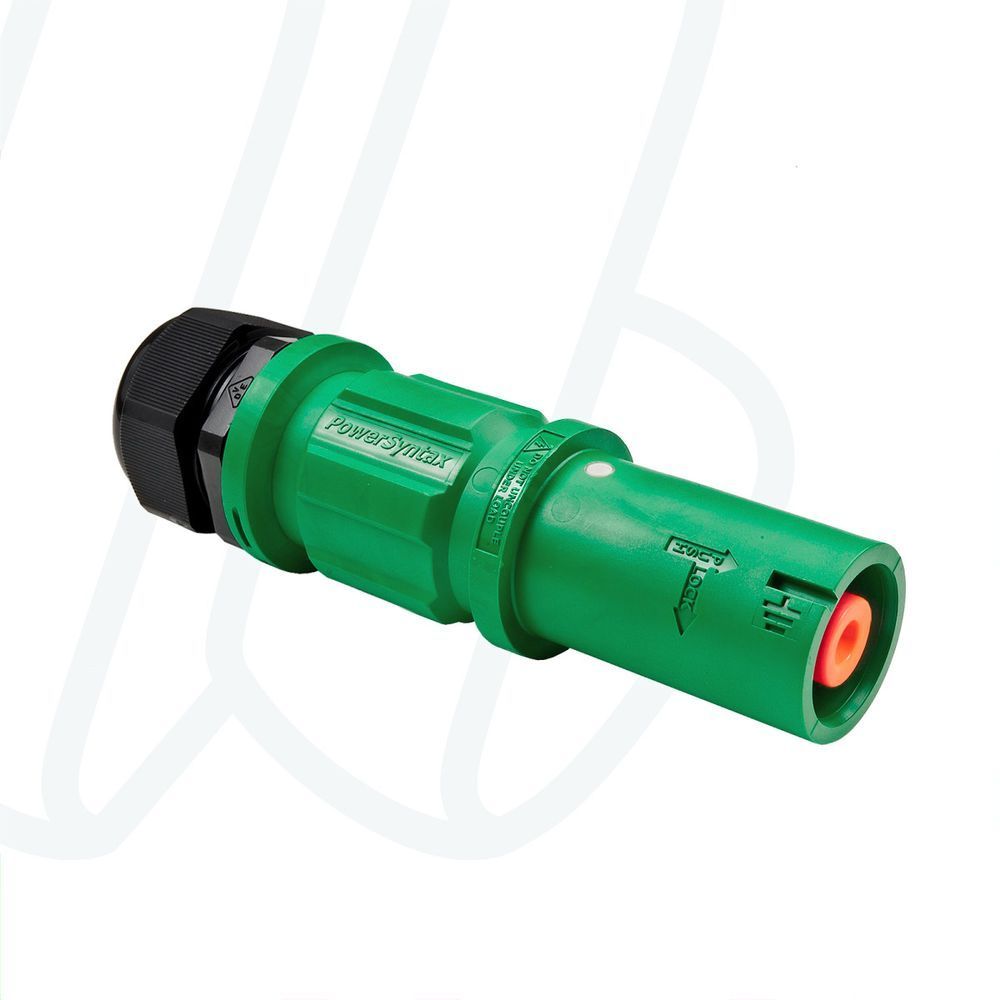

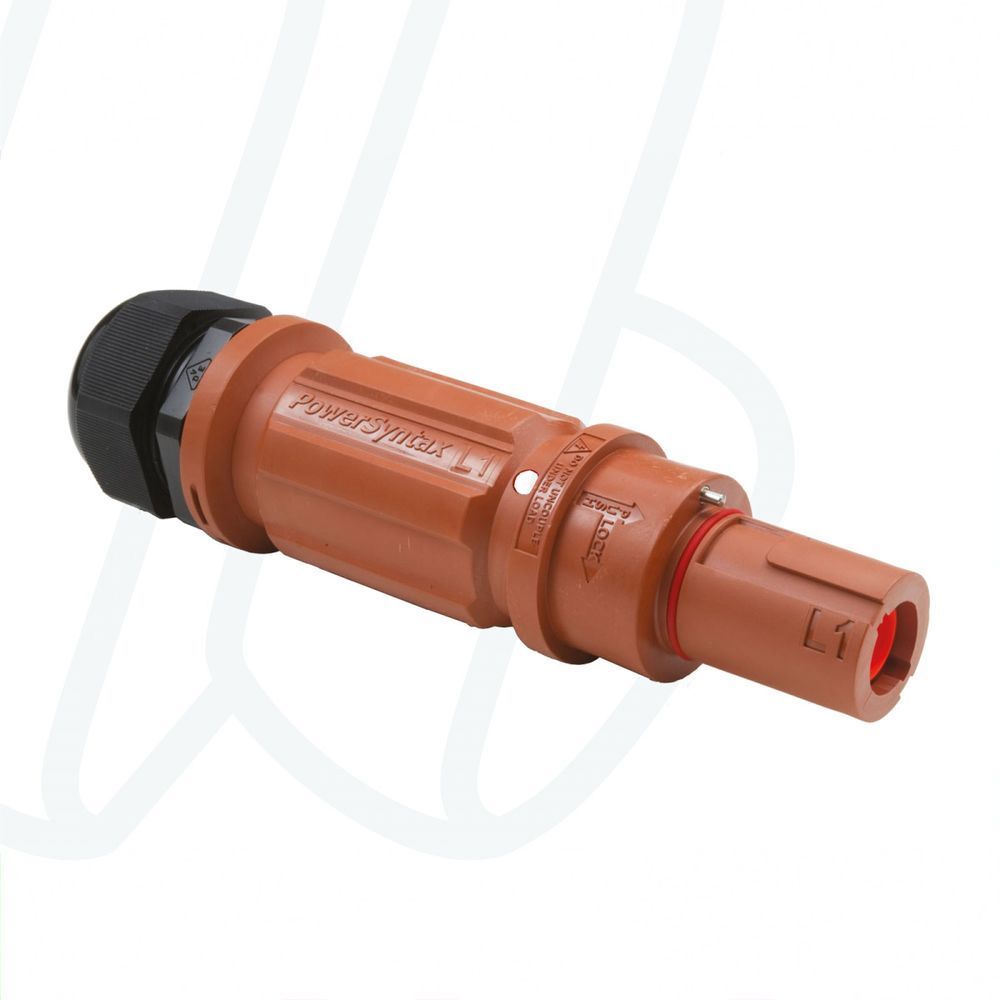

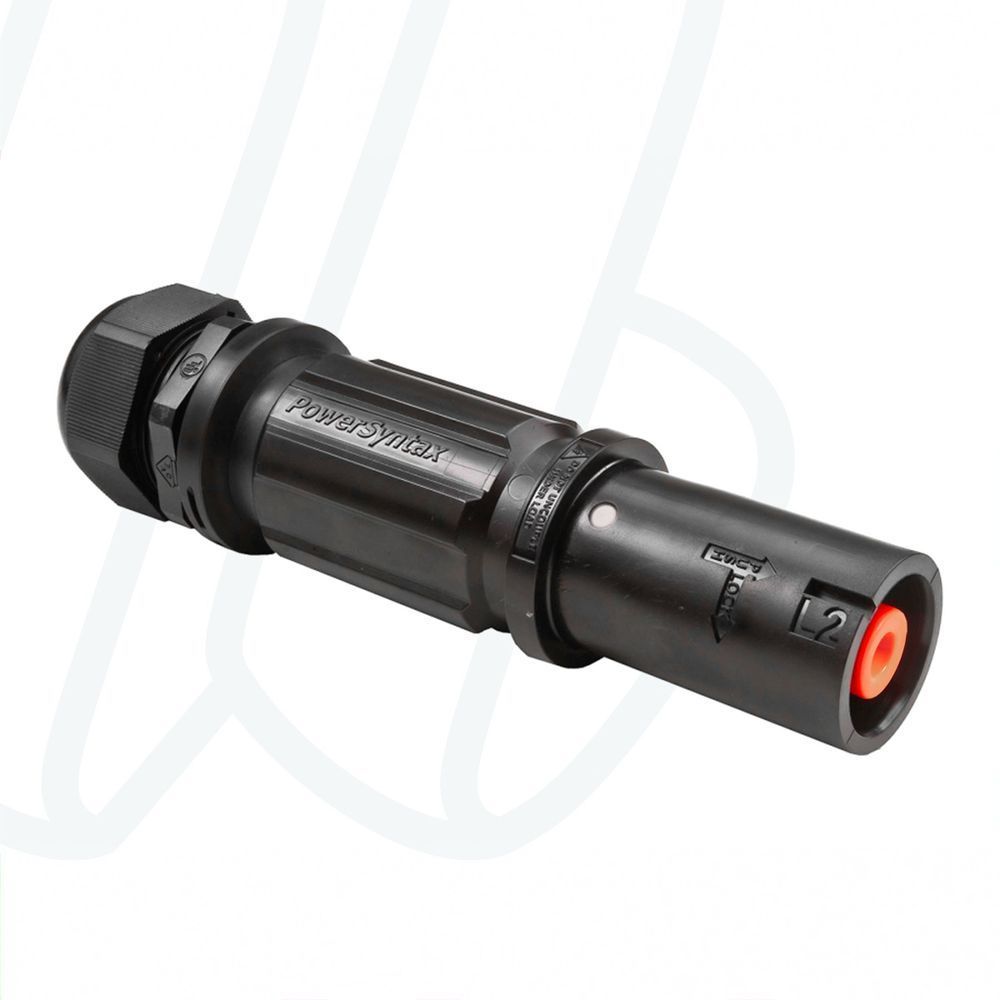

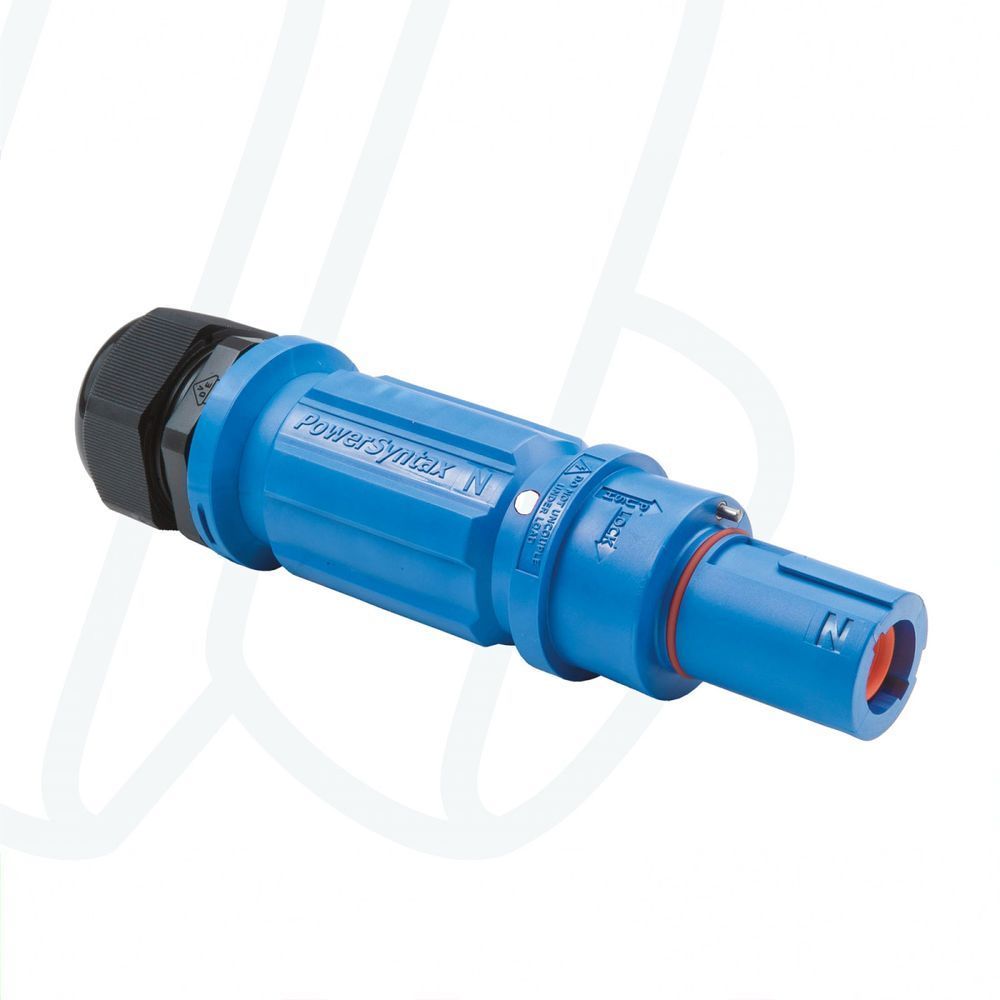

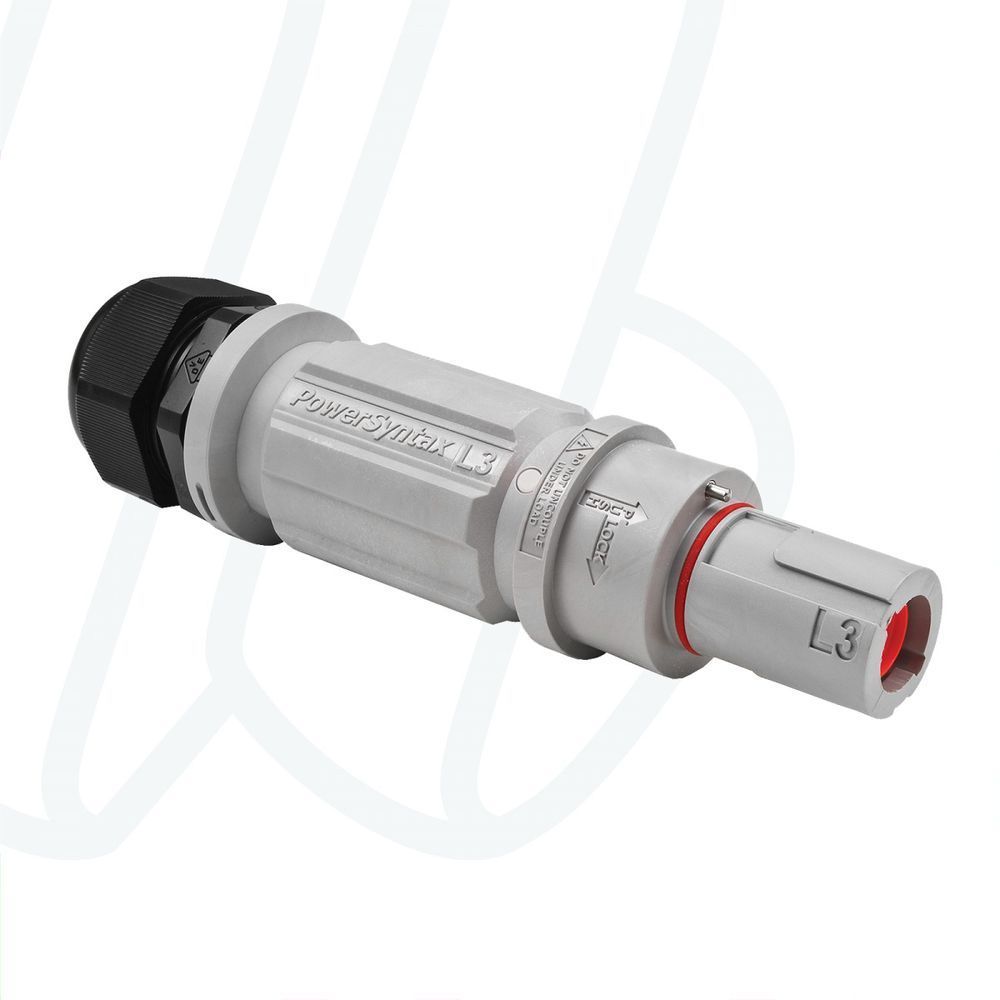

Кабельні моделі підбирають за типом контакту, перерізом провідника й зовнішнім діаметром кабелю. У представлених виконаннях застосовуються вводи М40 і М50 з різними діапазонами затискання. Розмір різьби вводу не визначає допустимий діаметр кабелю: перевіряйте обидва параметри за артикулом.

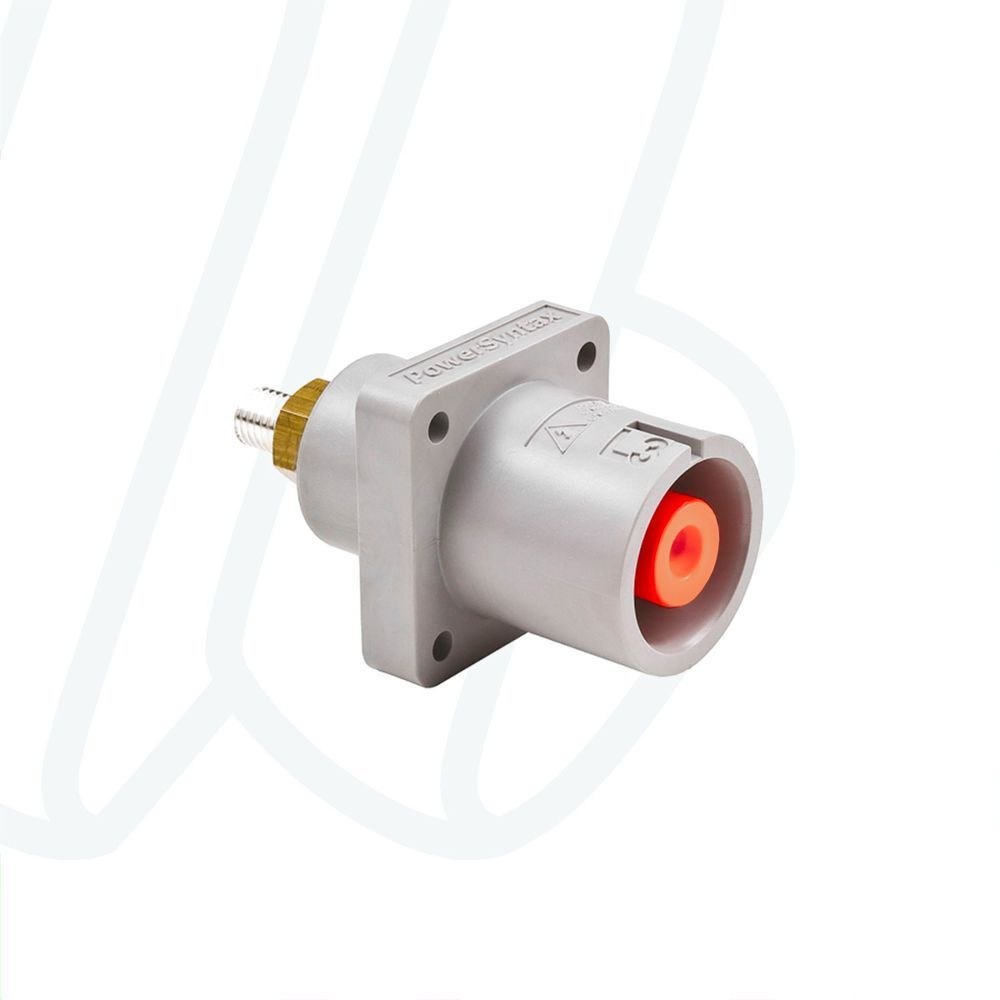

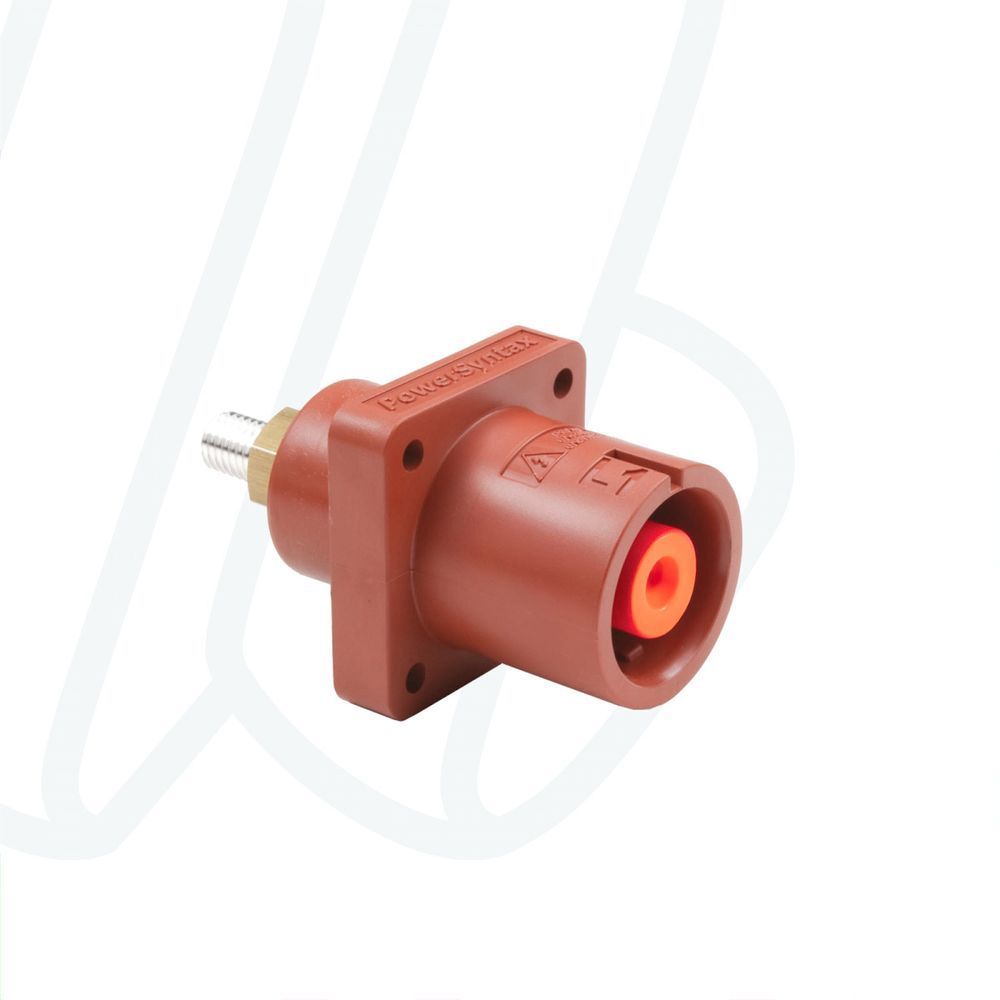

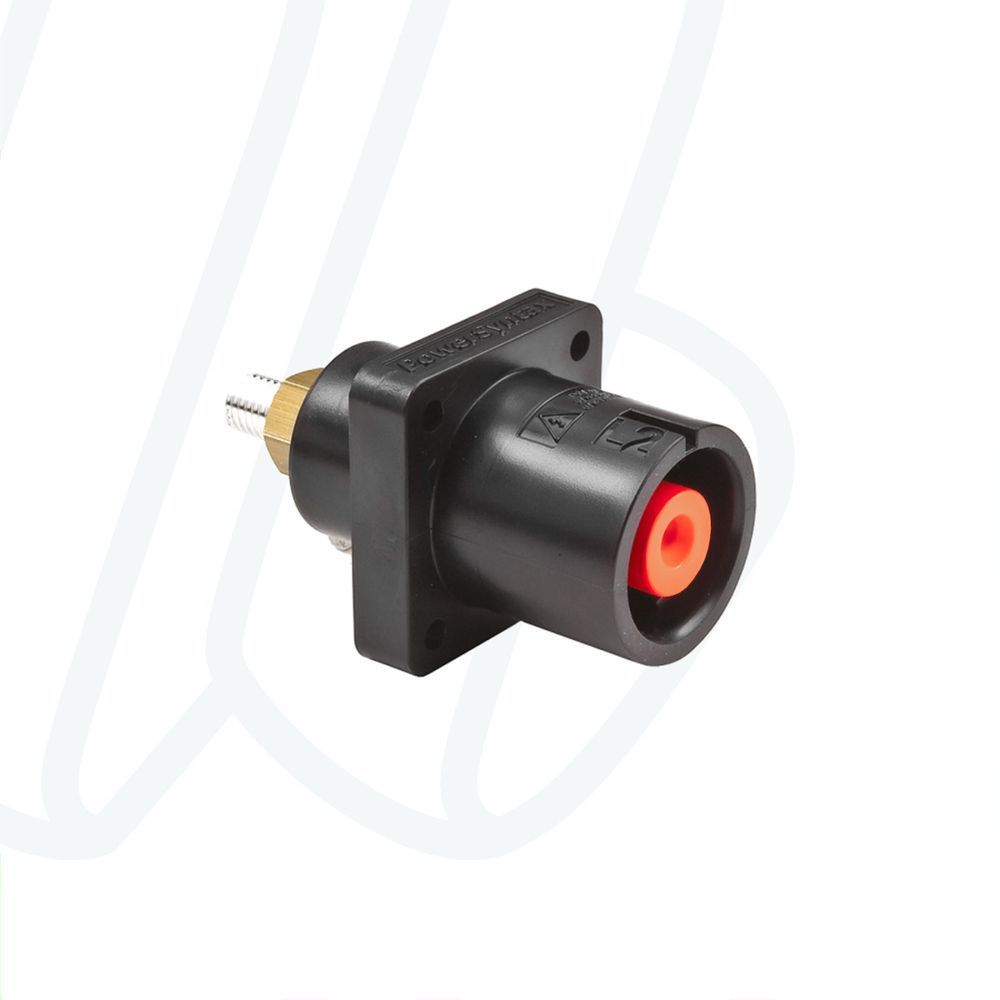

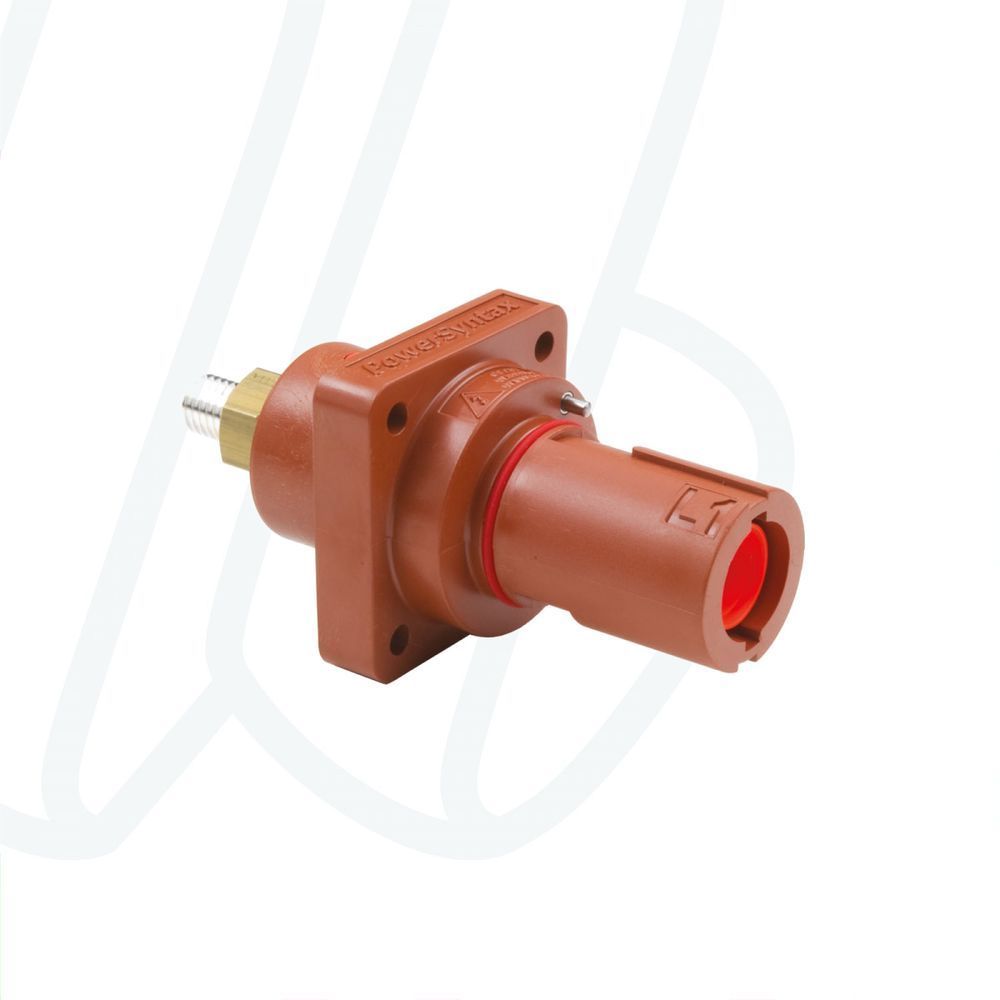

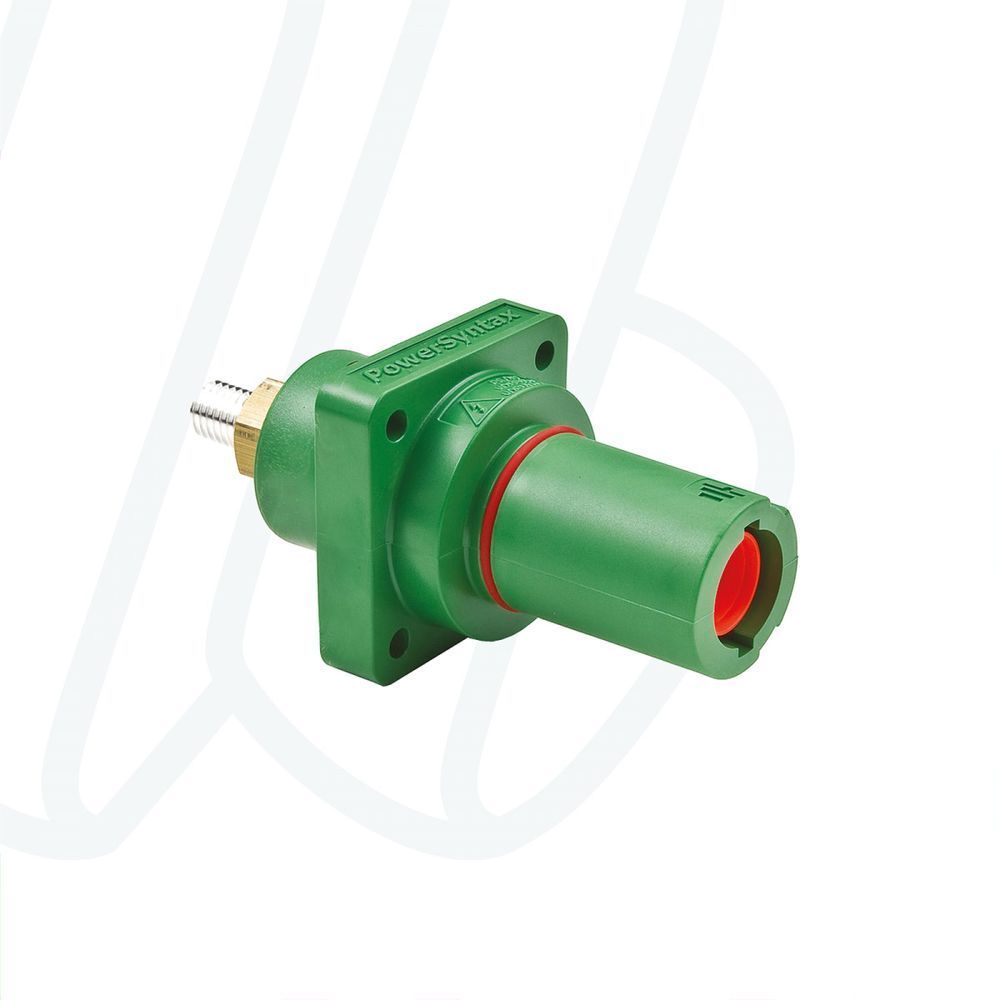

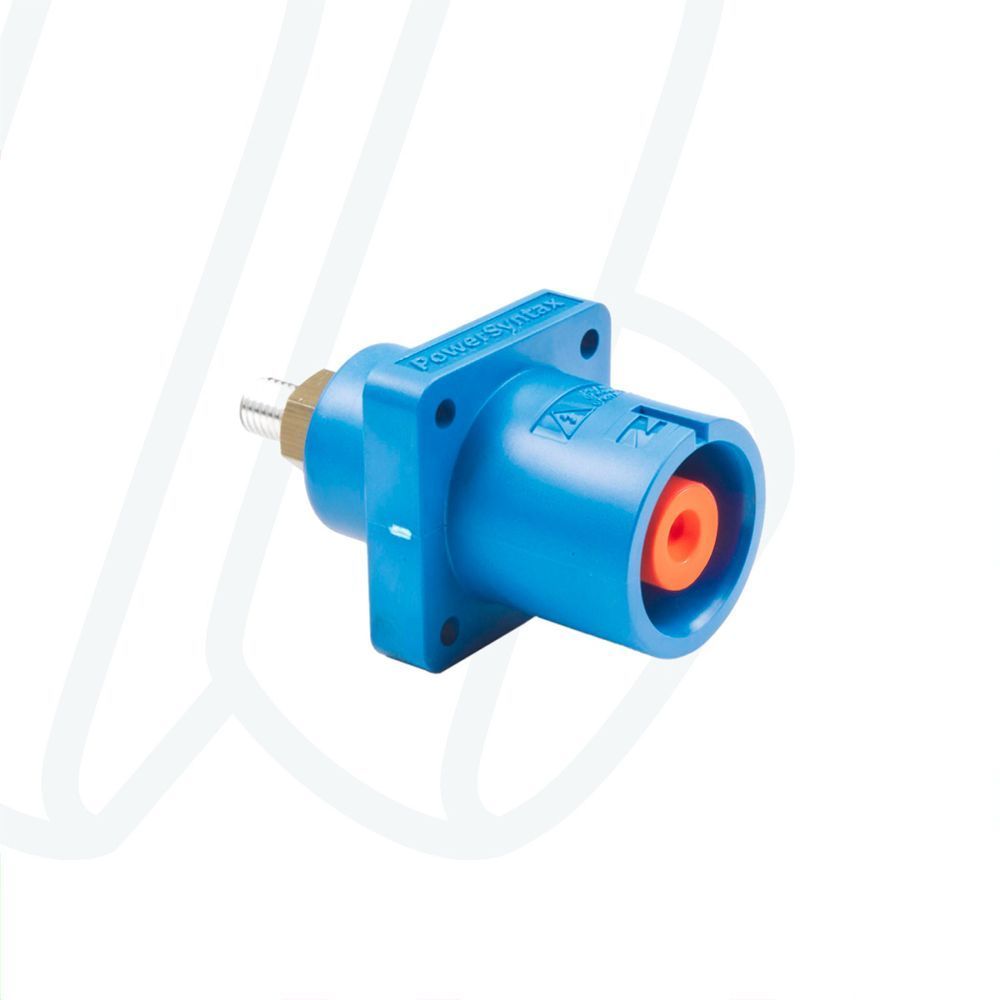

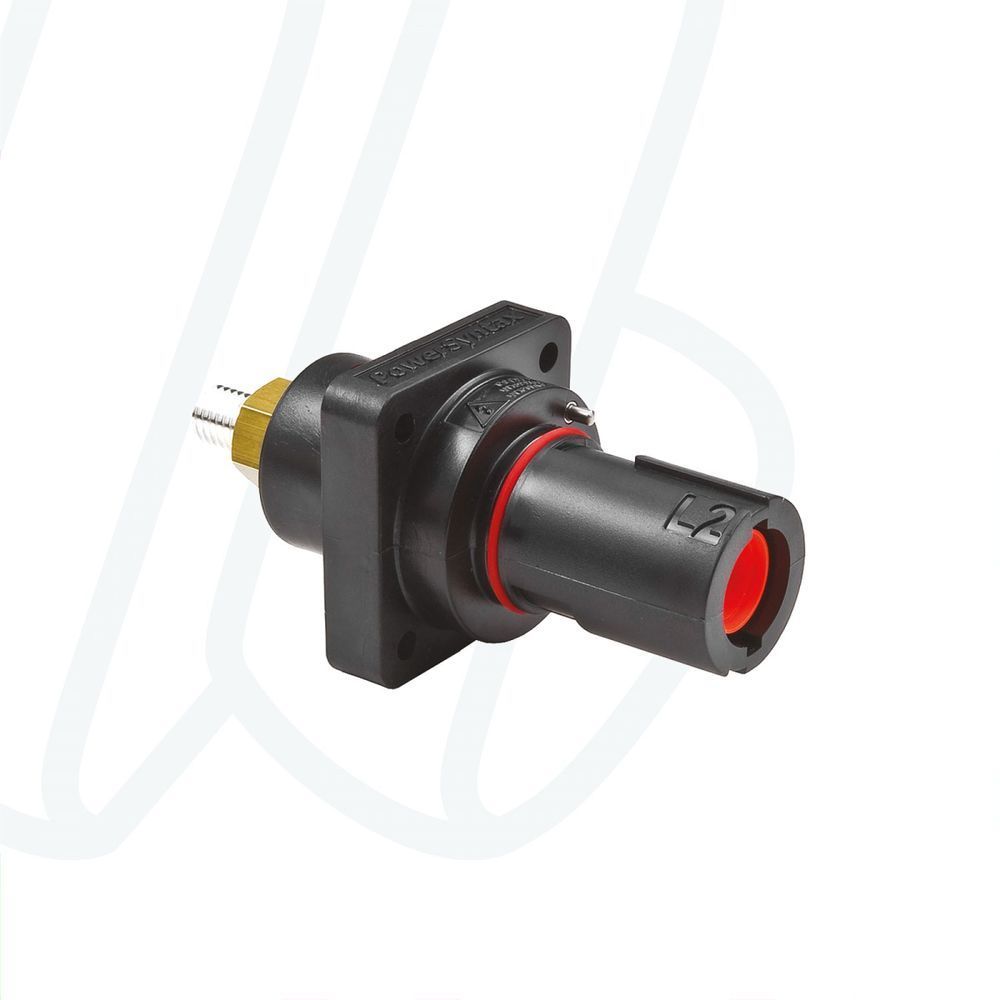

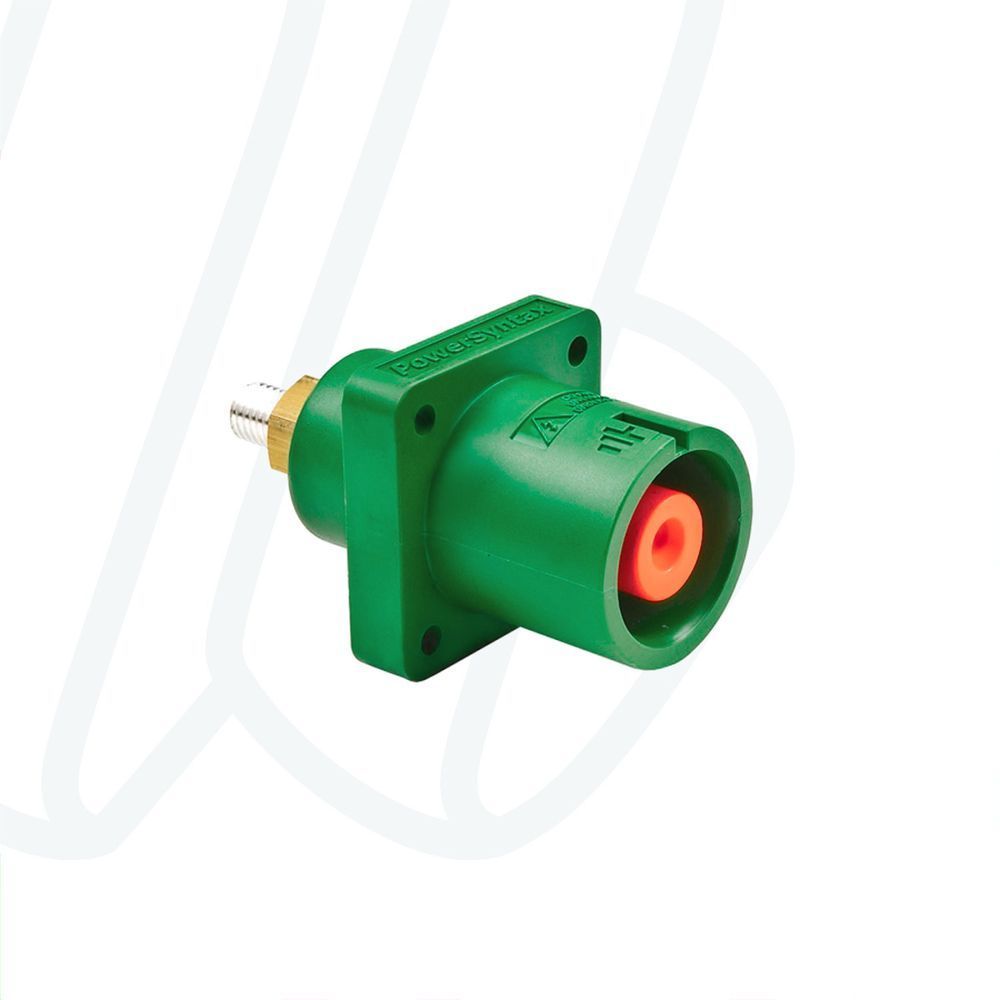

Для панельних моделей у каталозі зазначене приєднання М12. Під час вибору звіряють конструкцію контактного виводу, монтажні розміри та спосіб кріплення до панелі. Штекер, розетку й аксесуари підбирають як сумісний комплект із потрібним призначенням контактів.
Струм і спосіб приєднання провідника
Виробник передбачає різні контакти залежно від номіналу, конструкції роз’єму та кабелю. Для кабельних SPX/SPZ на 480 А застосовуються контакти з гвинтовим затисканням і відповідними перехідними гільзами; для силових виконань на 750 А є контакти під опресування. Точний спосіб монтажу визначають за документацією вибраної моделі.
Позначення 480 або 750 А не означає, що будь-який підключений кабель може працювати з таким струмом. Допустиме навантаження всього з’єднання визначають з урахуванням провідника, контакту, температури та умов прокладання. Переріз кабелю, контакт і монтажний інструмент узгоджують між собою.
Маркування L1, L2, L3, N та E

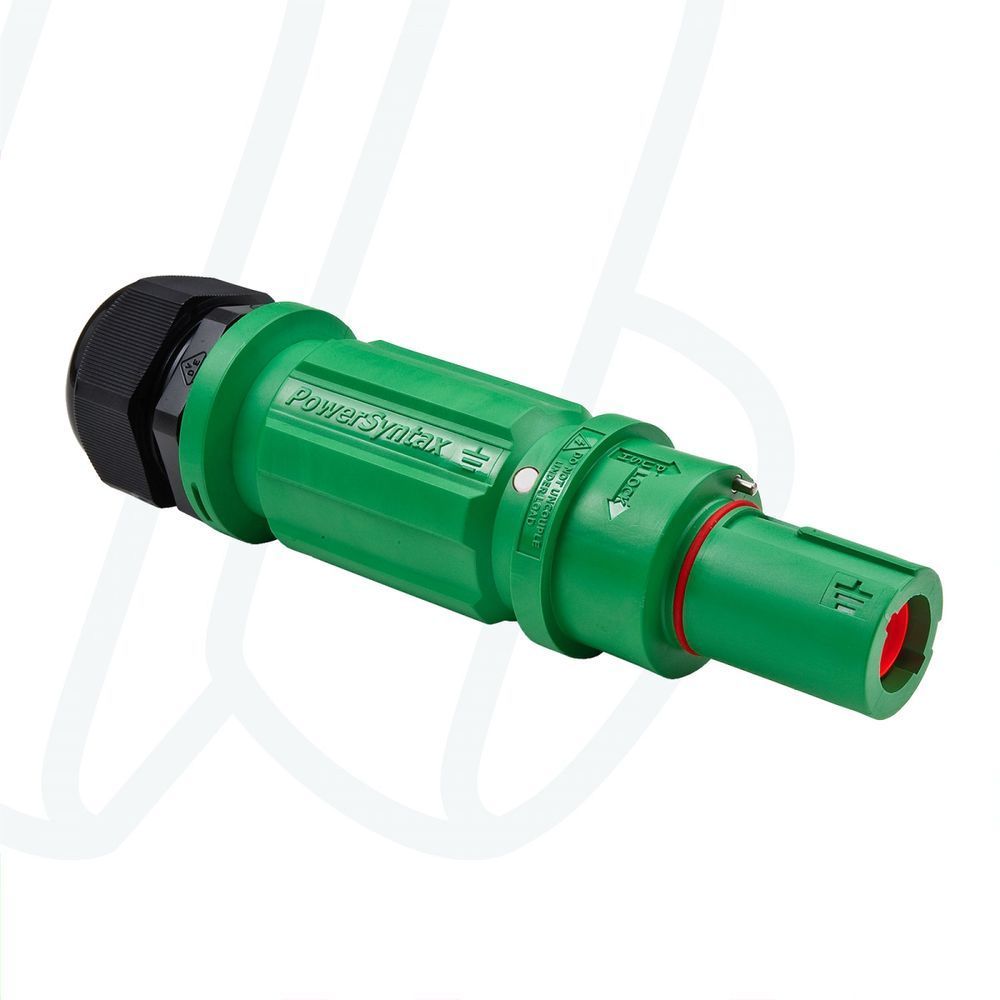

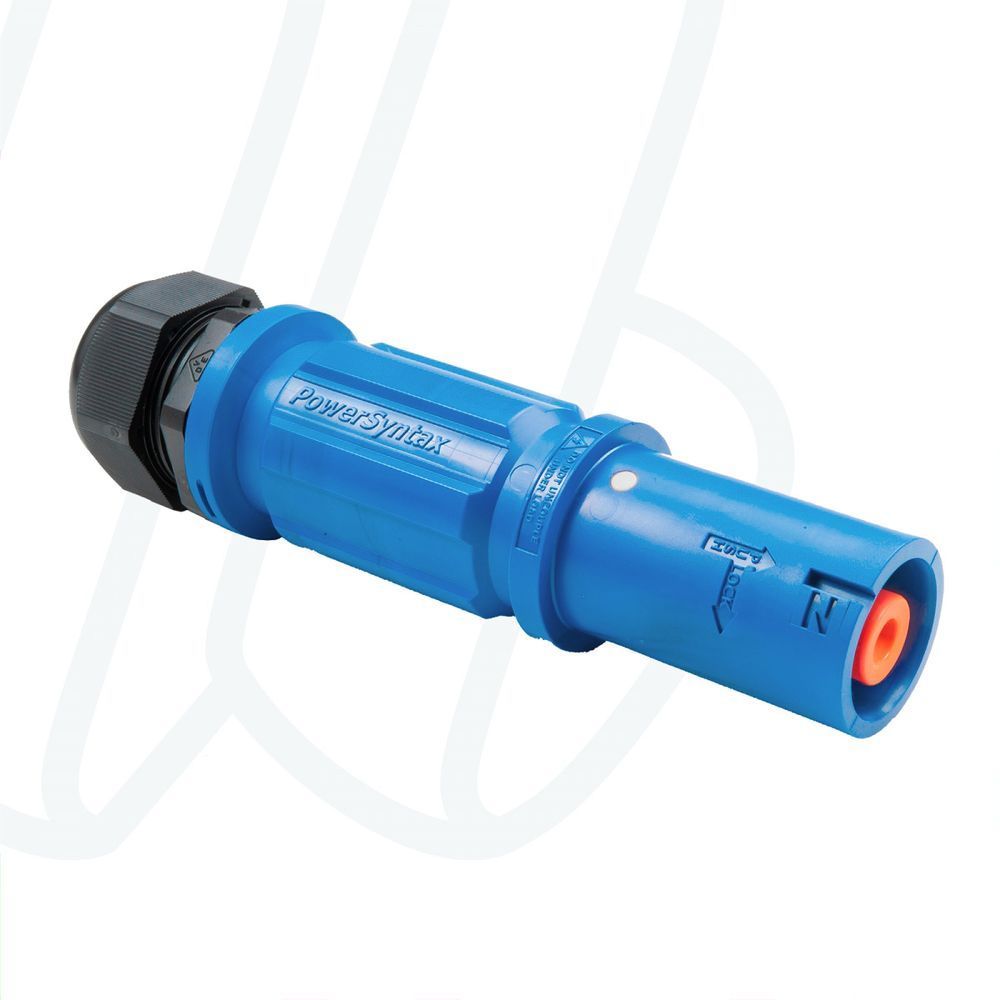

У каталозі є виконання для фаз L1, L2 і L3, нейтралі N та захисного провідника E. Представлені різні варіанти кольорового позначення фаз, тому орієнтуйтеся на повний артикул, маркування та механічне кодування, а не лише на колір корпусу. Для комплекту потрібно перевірити призначення й сумісність кожної пари роз’ємів.
Захист і аксесуари

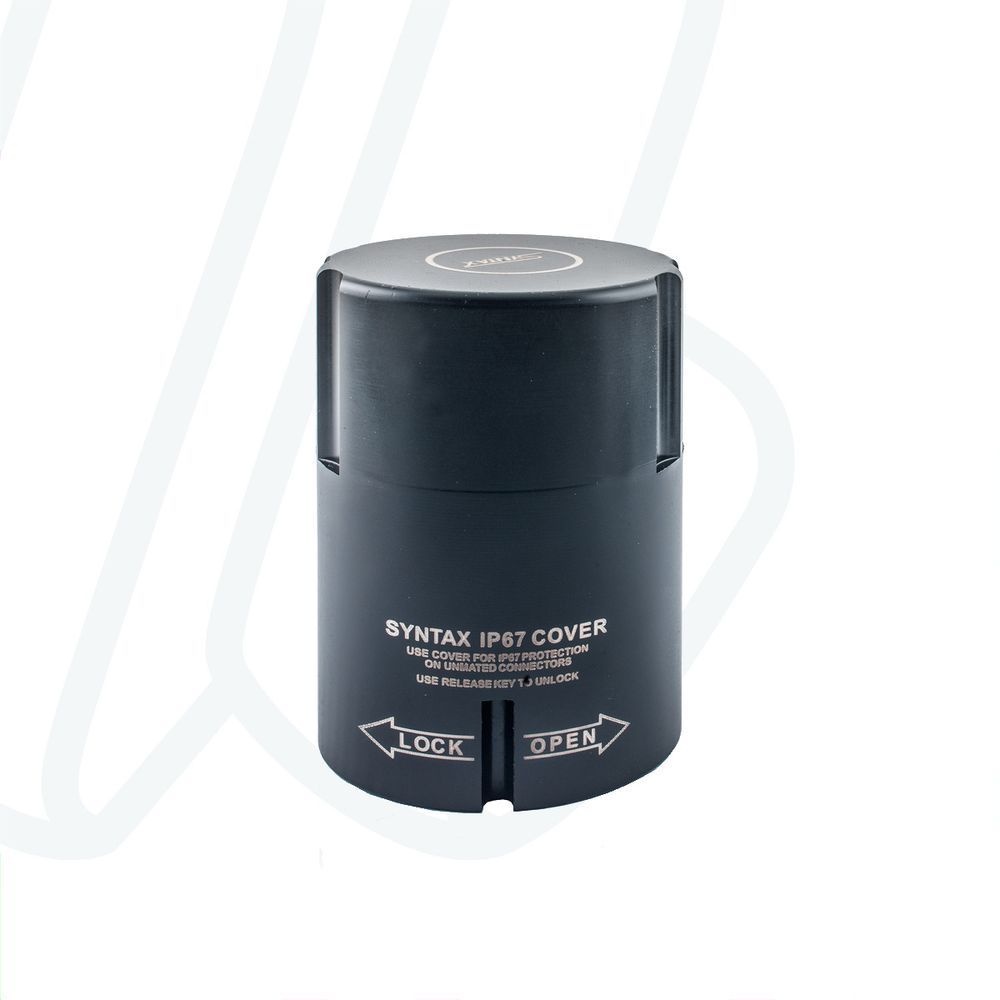

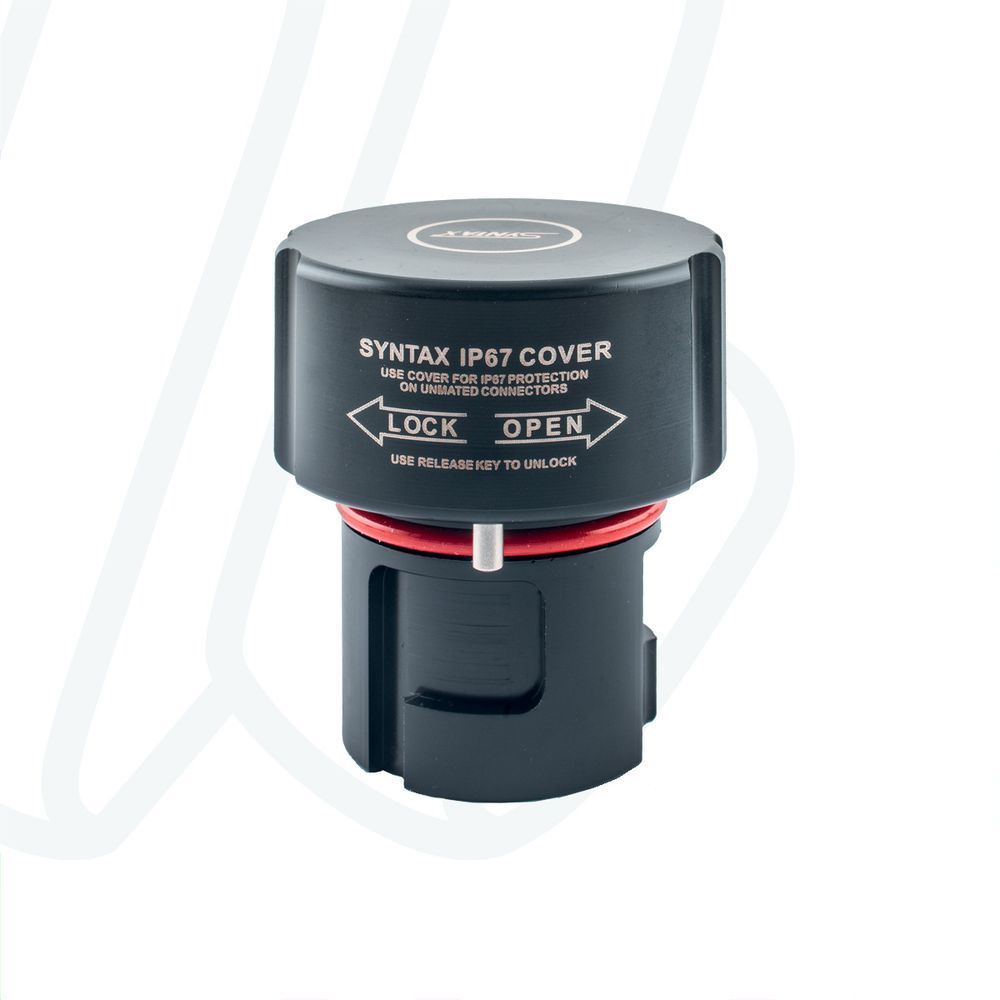

Ступінь захисту кабельного вводу та ступінь захисту всього роз’єму — окремі характеристики. Умови забезпечення IP перевіряють для конкретного виконання, з’єднаного стану або встановленої захисної кришки. У категорії є кришки з позначенням IP67 для відповідних штекерів і розеток.
Сумісність системи SyntaxLock, кришок і перехідних гільз уточнюють за моделлю. Мікроперемикач у SCP є елементом допоміжного кола; він сам по собі не замінює силовий комутаційний апарат.
Підбір POWER SYNTAX у MARDAL
- Навантаження: повідомте робочі струм і напругу та умови експлуатації.
- Кабель: зазначте матеріал і переріз провідника, зовнішній діаметр та спосіб приєднання.
- Виконання: оберіть кабельний або панельний роз’єм, штекер чи розетку, потрібні маркування та кодування.
- Монтаж і комплектність: узгодьте ввід, кріплення, контакт, гільзи, кришки та допоміжні елементи.
Допоможемо підібрати комплект за артикулами, перевірити відповідні частини та уточнити наявність і термін постачання. Якщо роз’єм потрібен для заміни, надішліть маркування й дані встановленого виробу.
