MARDAL пропонує контрольні кабелі YSLYSY-JZ та YSLYSY-OZ на напругу 300/500 В зі сталевим обплетенням і прозорою ПВХ-оболонкою. Кабелі призначені для кіл керування та вимірювання в промисловому обладнанні, де потрібне додаткове механічне зміцнення конструкції.
Виконання JZ та OZ

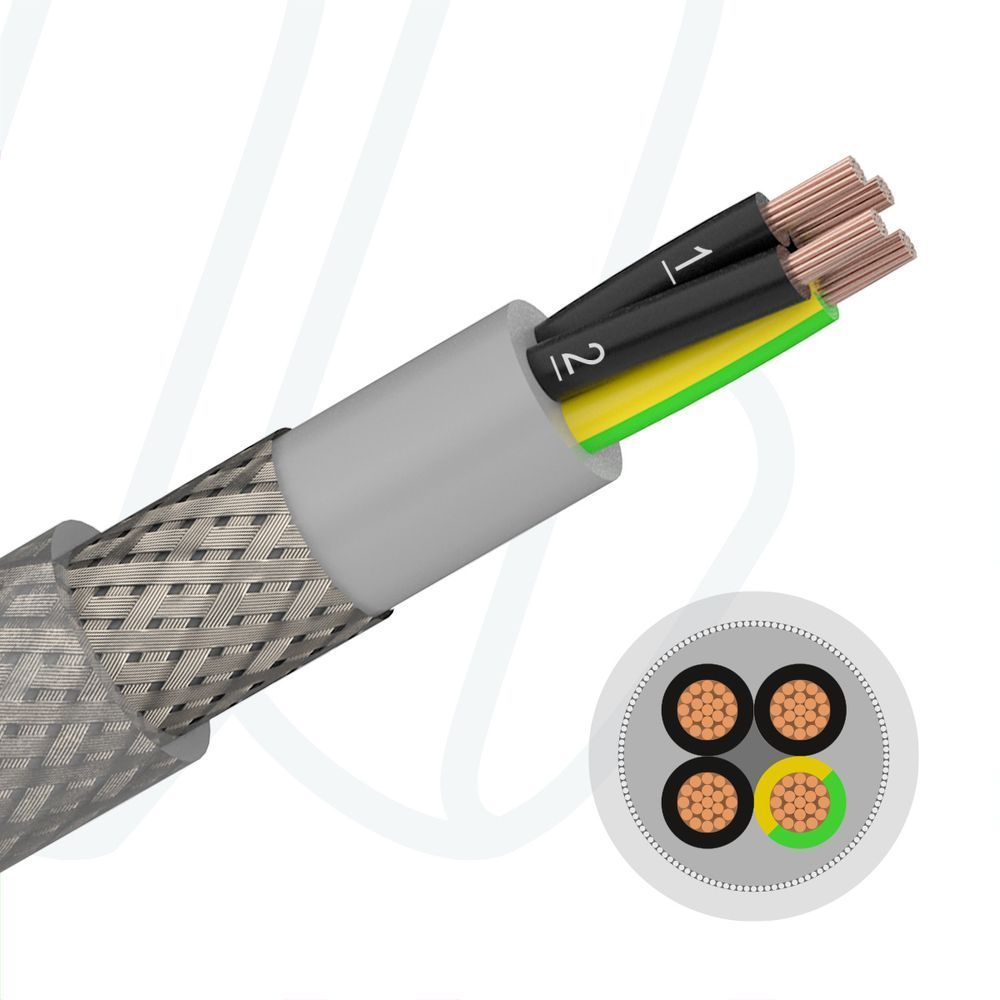

- YSLYSY-JZ: цифрове маркування робочих жил та жовто-зелена захисна жила PE.

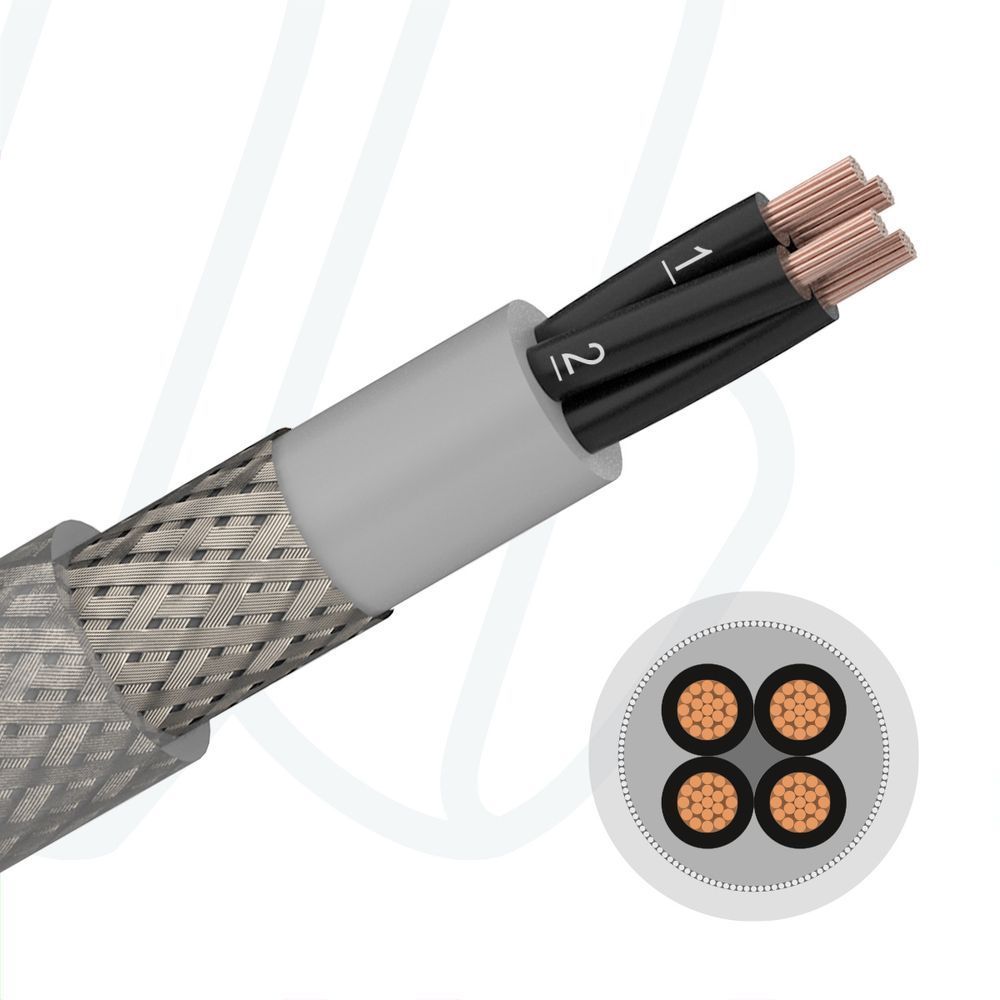

- YSLYSY-OZ: цифрове маркування жил без жовто-зеленої захисної жили.
Виконання обирають за схемою підключення. Кількість жил у JZ включає захисну жилу. Наявність PE перевіряють за характеристиками артикула та документацією виробника.
Конструкція YSLYSY
- Провідник: багатодротяні мідні жили класу 5.
- Ізоляція жил: ПВХ.
- Внутрішня оболонка: ПВХ навколо скручених жил.
- Механічне зміцнення: обплетення з оцинкованих сталевих дротів.
- Зовнішня оболонка: прозорий ПВХ, крізь який видно обплетення.
- Номінальна напруга U₀/U: 300/500 В.
Сталеве обплетення забезпечує додаткове механічне зміцнення кабелю. Допустимі навантаження визначають за документацією конкретного виконання: наявність обплетення не означає необмеженої стійкості до ударів, стирання або роздавлювання.
Застосування та умови монтажу
YSLYSY використовують у верстатах, виробничих лініях, системах автоматизації та вимірювальних колах усередині приміщень. Гнучкі жили полегшують монтаж і підключення обладнання. Для рухомого застосування потрібно перевіряти допустимий режим роботи; кабель не слід автоматично обирати для постійних циклічних переміщень у кабельних ланцюгах.
У характеристиках представлених виробів зазначена відсутність УФ-стійкості та непридатність до зовнішнього монтажу й прямого прокладання в ґрунті. Прозора оболонка та сталеве обплетення не змінюють цих обмежень. Температурні межі, радіус вигину та умови контакту з мастилами уточнюють для обраного артикула.
Відмінність від YSLYCY
У YSLYSY застосоване сталеве обплетення для механічного зміцнення, тоді як у YSLYCY — обплетення з луджених мідних дротів для екранування. Ці конструкції не слід вважати взаємозамінними лише за кількістю та перерізом жил. Якщо проєкт має вимоги до електромагнітної сумісності, кабель і спосіб підключення його металевих елементів обирають за документацією обладнання.
Асортимент MARDAL
У категорії представлені YSLYSY-JZ з 3, 4, 5, 7, 12, 18 та 25 жилами й перерізами від 0,75 до 16 мм² у доступних поєднаннях. Виконання YSLYSY-OZ представлені двожильними кабелями перерізом 1, 1,5 та 2,5 мм². Усі поточні позиції мають прозору зовнішню оболонку.
Не кожне поєднання кількості жил і перерізу представлене в каталозі. Потрібний розмір, зовнішній діаметр, довжину та наявність уточнюють за конкретною позицією.
Як вибрати кабель
- Схема: визначте кількість робочих жил і потребу в PE.
- Електричні параметри: врахуйте напругу, навантаження та довжину лінії під час вибору перерізу.
- Монтаж: перевірте зовнішній діаметр, допустимий вигин і сумісність кабельних вводів із конструкцією кабелю.
- Середовище: узгодьте температуру, характер руху та вплив мастил.
- Підключення: виконуйте оброблення й приєднання металевого обплетення відповідно до проєкту та інструкцій обладнання.
Повідомте MARDAL кількість і переріз жил, умови експлуатації та потрібну довжину. Допоможемо підібрати виконання YSLYSY й уточнити строк постачання.
