Розподільні коробки HENSEL ENYCASE

MARDAL пропонує розподільні коробки HENSEL ENYCASE для з’єднання та відгалуження електричних провідників. У категорії представлені серії DE, DK, KF, WP, FK, KX та коробки K: з клемниками й без них, для різних перетинів провідників та умов встановлення.

Які серії коробок представлені

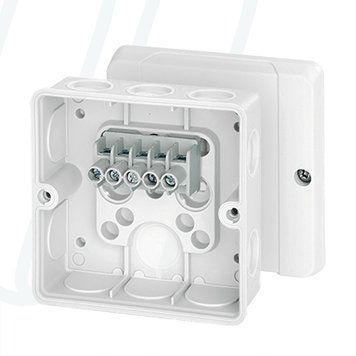

• DE: компактні коробки для звичайних умов експлуатації та захищеного зовнішнього монтажу. У каталозі є виконання IP55 з клемником і без нього, у сірому та білому кольорах.

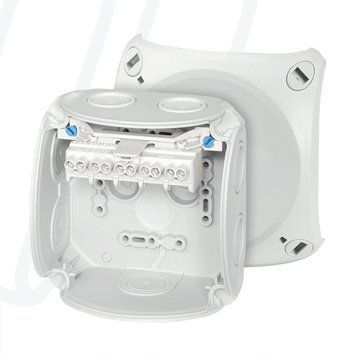

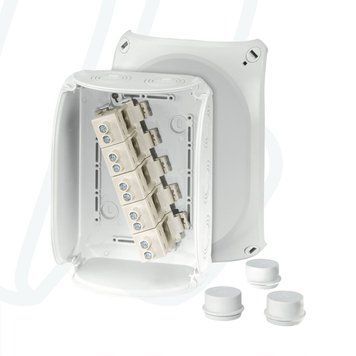

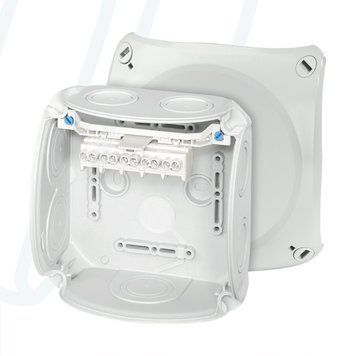

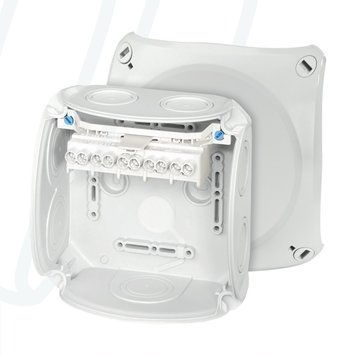

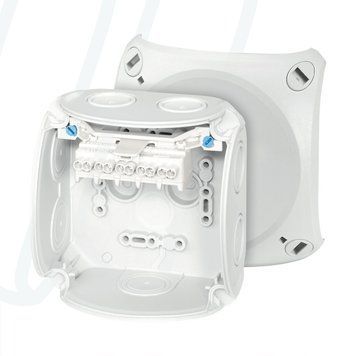

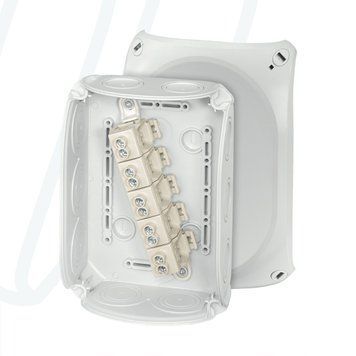

• DK: коробки для з’єднань у звичайних умовах і захищеного монтажу назовні. Представлені різні розміри та виконання з клемами й без клем. Ступінь IP і спосіб кабельного введення залежать від моделі та монтажу.

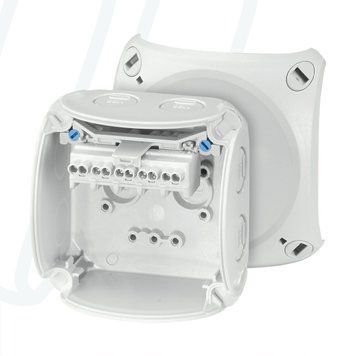

• KF: атмосферостійкі коробки для зовнішнього встановлення. У категорії є сірі та чорні виконання з клемниками й без них; характеристики оболонки перевіряють за конкретним артикулом.
• WP: коробки для герметизації з’єднань заливним компаундом. Серія призначена для спеціальних умов, зокрема встановлення у ґрунті та під водою, за дотримання вимог виробника до герметизації, глибини й тривалості занурення.

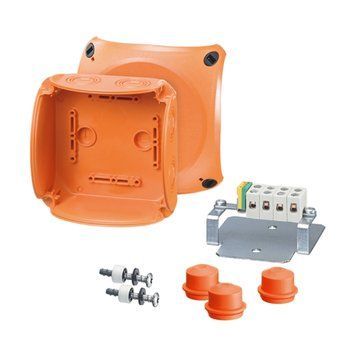

• FK: коробки для кабельних систем зі збереженням працездатності під час пожежі. У каталозі представлені FK 0604 і FK 0606. Потрібний клас та допустиму схему монтажу визначають за документацією відповідної системи.
• KX: Ex-коробки для вибухонебезпечних зон 2 і 22. У категорії є KX 0202 C, KX 0404 C, KX 0606 C і KX 1010 C з клемниками. Виконання та кабельні вводи підбирають відповідно до Ex-маркування й умов застосування.
• K: коробки збільшених габаритів із клемниками для провідників великих перетинів. У поточному асортименті є виконання з чотири- та п’ятиполюсними клемниками, зокрема для перетинів 50, 70, 150 і 240 мм². Моделі K 1204 і K 1205 мають відповідно чотири- та п’ятиполюсний клемник; K 2404 і K 2405 також відрізняються кількістю полюсів. Допустимий діапазон перетинів перевіряють для обраного типу провідника.

Коробки з клемником і без клемника

Виконання з клемником підбирають за кількістю полюсів, допустимими перетинами та типами провідників, номінальним струмом і напругою. Позначення перетину в назві не замінює перевірку повного діапазону підключення клеми.

Коробки без клемника дають змогу підібрати з’єднувальні елементи під конкретне завдання. Перед замовленням потрібно узгодити їх сумісність із корпусом, спосіб кріплення та місце для прокладання провідників.

Матеріали та властивості корпусів

Матеріал корпусу залежить від серії та виконання. Наприклад, DE 9346 виготовлена з поліпропілену, а KX 0202 C — з полікарбонату. Для перевірених коробок цих моделей виробник підтверджує відсутність галогенів і силіконів. Ці властивості не замінюють вимог до вогнестійкості, стійкості до ультрафіолету або застосування у вибухонебезпечному середовищі.

Коробки KF призначені для атмосферних впливів, а виконання WP використовують із передбаченою виробником герметизацією. Для звичайних і спеціальних серій окремо перевіряйте умови зовнішнього монтажу, температурний діапазон та ступінь захисту конкретної моделі.

Як вибрати розподільну коробку

• Середовище: визначте умови встановлення — приміщення, захищений або відкритий зовнішній монтаж, вплив води чи спеціальні вимоги до пожежної та вибухової безпеки.
• З’єднання: врахуйте кількість кабелів, полюсів, матеріал і перетин провідників, а також допустимі параметри клем.
• Габарити: передбачте місце для клем, з’єднань і вигинів кабелю. Зовнішні розміри корпусу не дорівнюють корисному внутрішньому простору.
• Кабельні вводи: звірте тип отворів або мембран, діаметри кабелів і потрібні вводи. Невикористані отвори закривають сумісними заглушками.
• Ступінь захисту IP: перевірте заявлене виконання та умови його досягнення. Герметичність залежить від правильного встановлення кришки, вводів і ущільнень.
• Комплектність: уточніть наявність клемника, компаунду, кріплень і кабельних вводів для обраного артикула.

Особливості спеціальних виконань

Атмосферостійкість, можливість занурення, збереження працездатності під час пожежі та застосування у вибухонебезпечних зонах — різні властивості. Вони не поширюються автоматично на всі коробки ENYCASE. Для WP, FK і KX потрібно дотримуватися документації конкретного виробу та передбаченого способу монтажу.

Підбір і замовлення в MARDAL

Для підбору повідомте умови встановлення, кількість і діаметри кабелів, перетини провідників, потрібні габарити та вимоги до захисту. MARDAL допоможе уточнити серію, артикул, комплектність, наявність і термін постачання.
