MARDAL пропонує одножильні кабелі SOLAR H1Z2Z2-K для з’єднань у фотоелектричних системах. Їх використовують у кабельних лініях між сонячними модулями та іншими компонентами DC-частини СЕС. У категорії представлені різні перерізи й кольори для підбору під конкретну схему та умови прокладання.
Конструкція та властивості H1Z2Z2-K

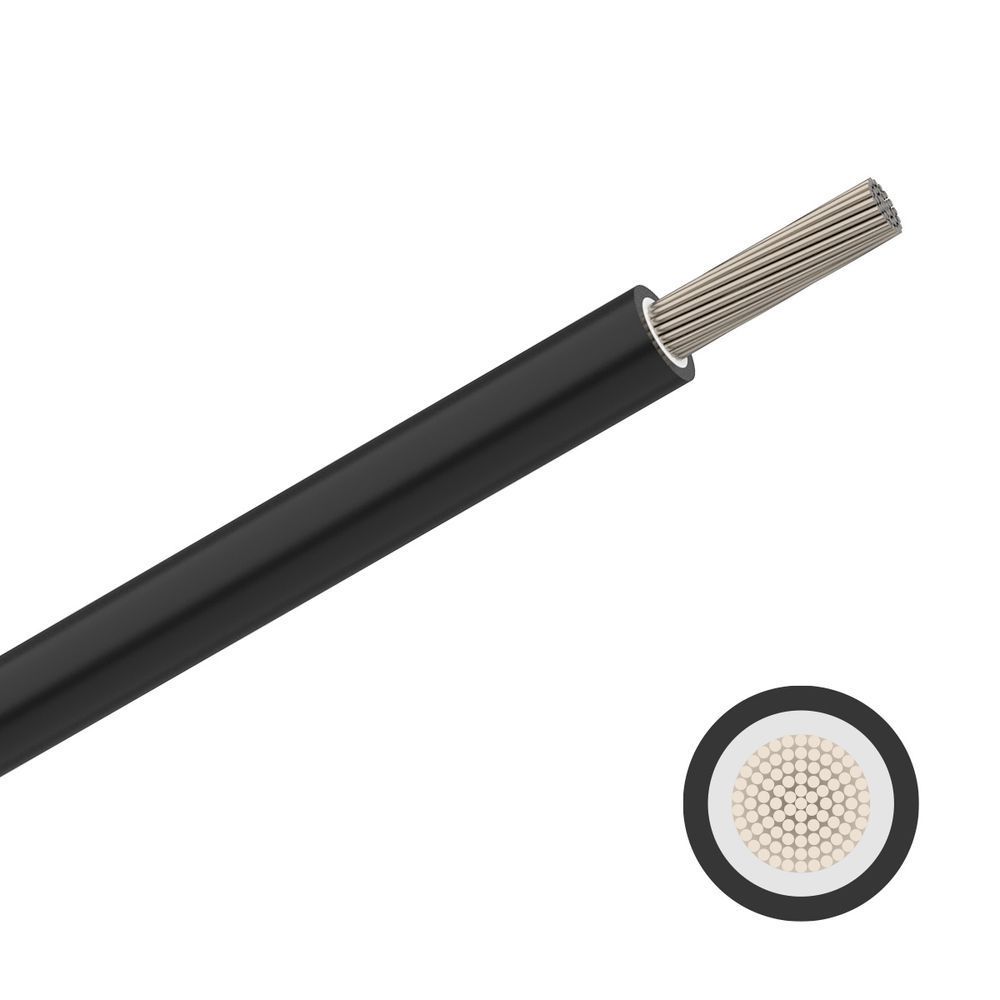

Гнучка багатодротяна жила з лудженої міді поєднується з двома шарами безгалогенового полімерного матеріалу — ізоляцією та зовнішньою оболонкою. Для виконання ENCO/CET H1Z2Z2-K виробник зазначає стійкість до ультрафіолетового випромінювання, озону й стирання та обмеження поширення полум’я.
У технічному листі цього виконання наведено номінальну напругу 1,0/1,0 кВ AC та 1,5/1,5 кВ DC, робочу температуру від −40 до +90 °C і посилання на EN 50618. Відповідність конкретного артикула та поставки цим параметрам перевіряють за його технічною документацією й маркуванням.
Перерізи та кольори в каталозі
- 4 і 6 мм²: представлені чорні, червоні та блакитні виконання.
- 10 і 16 мм²: у каталозі є чорні та червоні виконання.
- 25, 35, 50, 95 і 240 мм²: представлені кабелі чорного кольору.
Наявність, доступну довжину й умови відвантаження уточнюють за вибраним артикулом. Позначення 1×6 означає одну жилу перерізом 6 мм²; зовнішній діаметр кабелю є окремою характеристикою.
Як вибрати переріз сонячного кабелю
Переріз визначають за робочим струмом і довжиною кола, допустимим падінням напруги, температурою та способом прокладання. Один і той самий кабель може мати різне допустиме струмове навантаження у вільному повітрі, на поверхні або в пучку. Тому вибір лише за потужністю панелей чи типовим перерізом 4 або 6 мм² не замінює розрахунку лінії.
- Струм і напруга: перевірте параметри DC-кола та допустимі значення для конкретного кабелю.
- Довжина траси: врахуйте довжину обох провідників кола під час оцінки падіння напруги.
- Прокладання: врахуйте нагрівання, групування кабелів, спосіб кріплення та потребу в механічному захисті.
- Документація: звірте зовнішній діаметр, допустимий радіус вигину, температурні межі та потрібний для проєкту клас реакції на вогонь.
Підключення до конекторів SOLAR
Конектор підбирають одночасно за перерізом жили та зовнішнім діаметром кабелю, а також за робочою напругою, струмом і сумісністю з відповідною частиною роз’єму. Кабель великого перерізу не можна підключати до конектора, розрахованого на менший робочий діапазон.
Штекери, гнізда та розгалужувачі можна переглянути в розділі «Конектори SOLAR». Підготовку жили, обтискання та складання виконують відповідно до інструкції вибраного конектора.
Умови застосування та замовлення
Можливість прокладання у воді чи безпосередньо в ґрунті визначають за документацією конкретного виконання. Позначення H1Z2Z2-K саме по собі не замінює перевірки цих умов, класу CPR або сертифікатів поставленого кабелю.
Для підбору повідомте MARDAL потрібний переріз і колір, довжину, робочий струм і напругу, спосіб прокладання та тип конектора. Це допоможе узгодити кабель із параметрами вашої сонячної електростанції.
