Опис

Кабель N2XS(FL)2Y — це високонадійний одножильний силовий кабель середньої напруги з мідним провідником, ізоляцією зі зшитого поліетилену (XLPE) та подвійною системою водоблокування. Завдяки комбінації водоблокуючих стрічок та алюмінієвої фольги, що приклеєна до поліетиленової оболонки, кабель є повністю водонепроникним як у поздовжньому, так і в радіальному напрямках. Це робить його ідеальним для найскладніших умов експлуатації, де неприпустима дифузія вологи.

Розшифровка позначення типу

  • N — виготовлено згідно зі стандартом VDE
  • 2X — ізоляція зі зшитого поліетилену (XLPE)
  • S — екран з мідних дротів
  • (FL) — подвійний захист від вологи: F (поздовжній) + L (радіальний — алюмінієва стрічка під оболонкою)
  • 2Y — зовнішня оболонка з поліетилену (PE)

Застосування

  • Енергетичні мережі середньої напруги (6/10 кВ, 12/20 кВ, 18/30 кВ).
  • Прокладка в місцях з постійним високим рівнем ґрунтових вод або під водою.
  • Магістральні лінії, де потрібен максимальний захист від корозії мідного екрана.
  • Використання на об'єктах критичної інфраструктури, трансформаторних підстанціях та промислових підприємствах.
  • Зовнішня прокладка (стійкий до УФ) та безпосередньо в ґрунті.

Переваги

  • Абсолютна герметичність (FL): Алюмінієва стрічка, інтегрована в оболонку, створює дифузійний бар'єр, що повністю виключає проникнення вологи до ізоляції.
  • Захист від деревоподібних розрядів (Water Treeing): Максимальна сухість ізоляції запобігає передчасному старінню XLPE.
  • Механічна витривалість: PE-оболонка забезпечує високу стійкість до стирання, ударів та деформацій при монтажі.
  • Висока пропускна здатність: Допускається робоча температура жили до +90°C.
  • Стійкість до агресивної хімії: Кабель захищений від впливу солей, лугів та кислот, що містяться в землі.

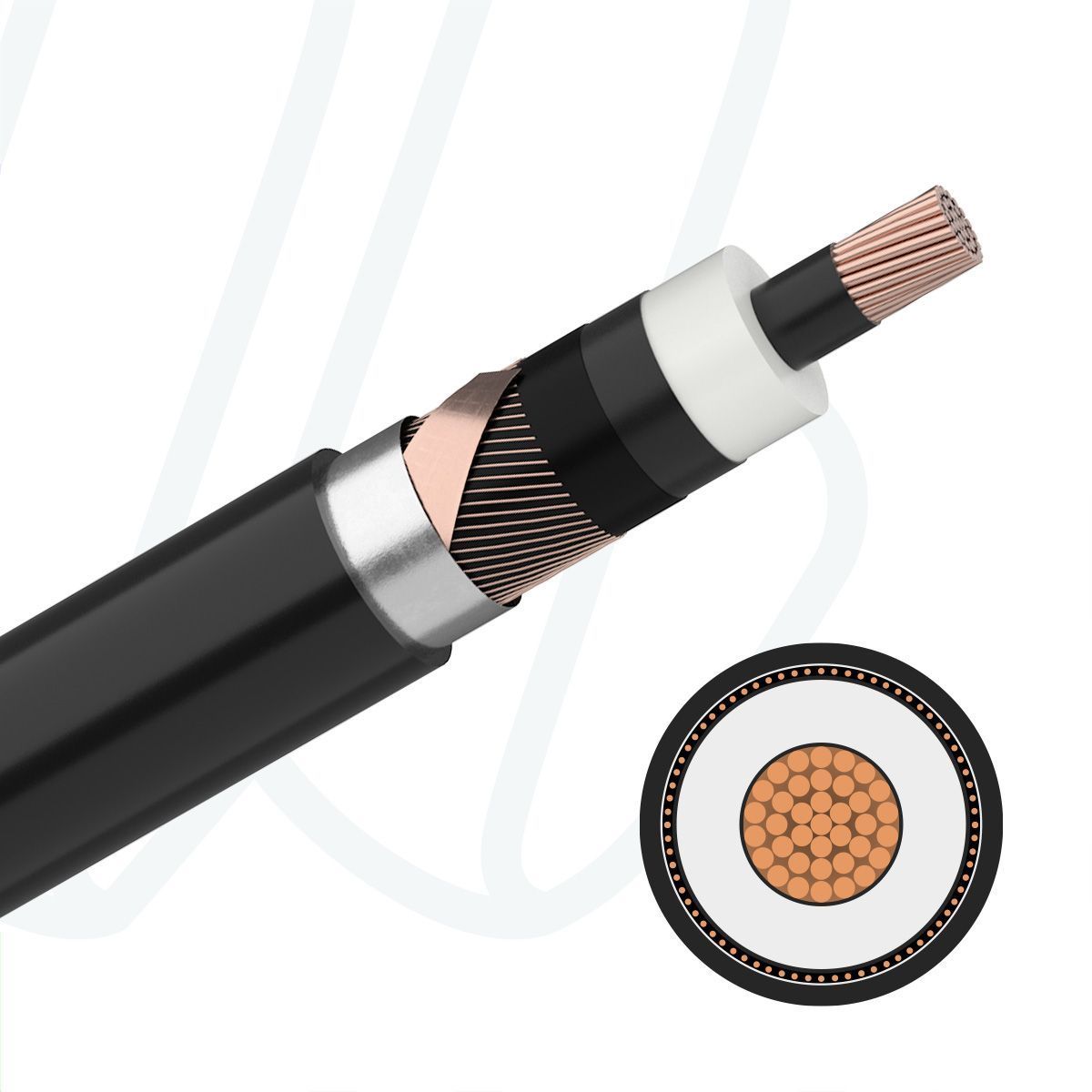

Будова

  • Провідник: багатодротова мідна жила (клас 2)
  • Екранування жили: напівпровідниковий шар
  • Ізоляція: зшитий поліетилен (XLPE)
  • Екранування ізоляції: напівпровідниковий шар
  • Поздовжнє водоблокування: електропровідна водоблокуюча стрічка
  • Екран: мідні дроти та мідна стрічка
  • Радіальне водоблокування: алюмінієва стрічка, вкрита сополімером (міцно з'єднана з оболонкою)
  • Оболонка: поліетилен (PE) чорного кольору

Основні технічні характеристики

  • Номінальна напруга: 6/10 кВ, 12/20 кВ, 18/30 кВ
  • Робоча температура: від -20°C до +90°C
  • Максимальна температура жили при КЗ: +250°C
  • Мінімальний радіус вигину: 15 x зовнішній діаметр
  • Термін служби: понад 30 років
  • Сертифікація: VDE, IEC 60502-2

Кабель N2XS(FL)2Y 1X300/25 12/20кВ чорний

Артикул 20021417
Немає в наявності
Ціну уточнюйте
Повідомити, коли з'явиться
Зайдіть на сайт щоб
додати товар в перелік очікувань
Характеристики
Матеріал провідника  чиста мідь
Форма провідника
RMv
Конструкція жили
Клас 2 = декілька дротів (7)
Кількість жил  01
Переріз жили, мм²  300
Переріз екрану, мм²  25
Матеріал ізоляції жил  XLPE DIX8
Товщина стінки ізоляції, мм  5.50
Екранування  мідні дроти + зустрічна спіраль
Матеріал зовнішньої оболонки  поліетилен PE DMP2
Номінальна напруга, U0/U  12/20 кВ
Мін. радіус вигину (фіксовано)  15 x Ø
Використання назовні  Так
Стійкість до УФ  Так
Прокладка у воді  Так
Пряма прокладка в грунті  Так
Без галогенів  Ні
Макс. температура на жилі  90˚C
Температура нижня (рухомо)  -20˚C
Температура верхня (рухомо)  +70˚C
Температура верхня (фіксовано)  +70˚C
Вогнестійкий  ні
Сила струму в землі (20 °C), А  599
Сила струму у повітрі (30 °C), А  724
Струм короткого замикання (1 с), кА  43
Тип кабелю  N2XS(FL)2Y
Товщина стінки оболонки, мм  2.10
Зовнішній діаметр, мм  45.00
Міцність на розрив (під час встановлення)  15000
Метрові мітки  Ні
Код УКТЗЕД  8544601000
