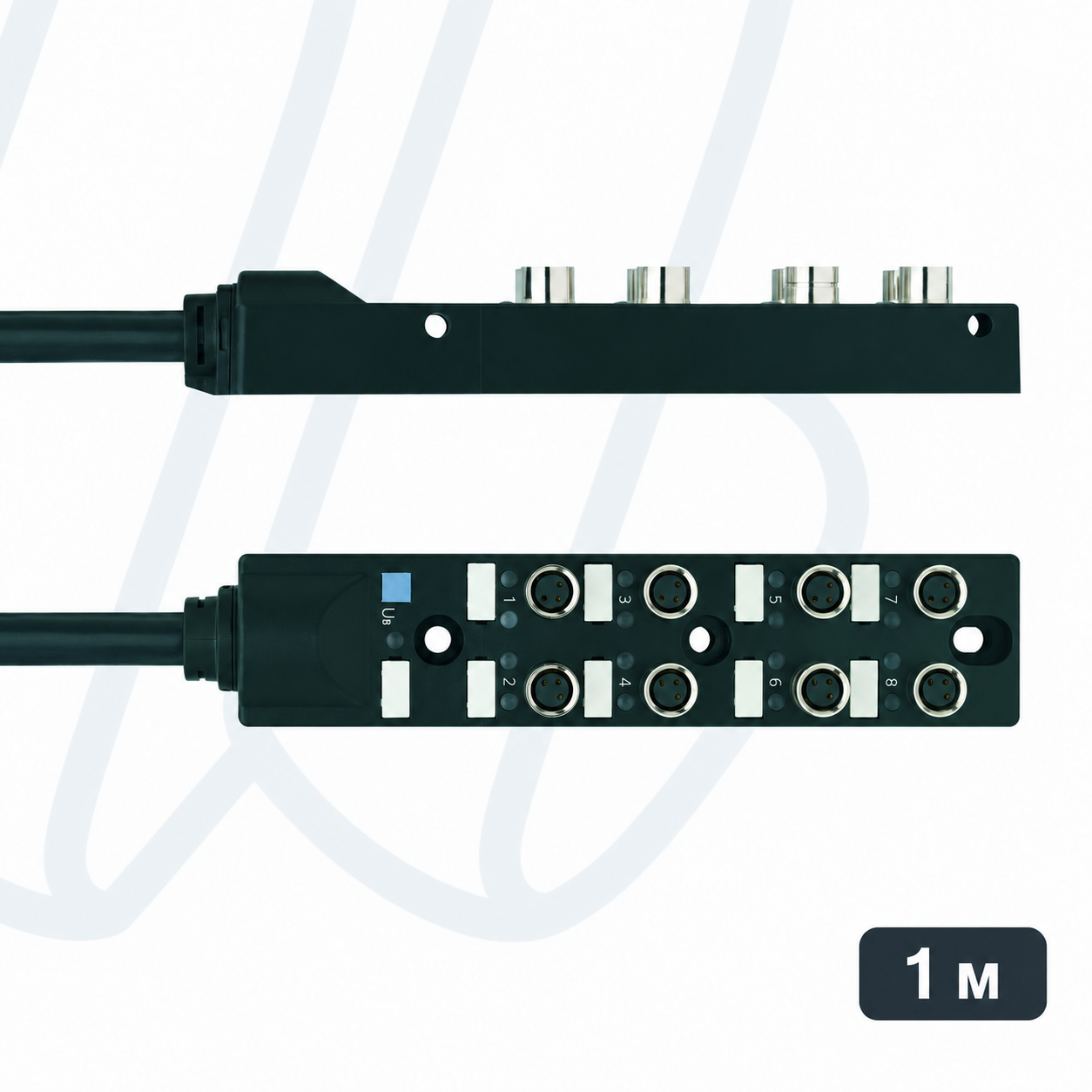

ESCHA 8I/OM8-3P2C-1/S370 — пасивний I/O-розгалужувач на 8 портів M8, гніздо із незнімним кабельним відводом довжиною 1 м. Конфігурація контактів портів: 3. Кабель: S370, PUR, UL.
Технічні характеристики
- Артикул виробника: 8087229.
- Модель: 8I/OM8-3P2C-1/S370.
- Довжина кабелю: 1 м.
- Температура навколишнього середовища розгалужувача: -30°C…+90°C.
- Логіка схеми: PNP.
- Підключення: Незнімний кабельний відвід.
- Матеріал контактів: CuZn, позолочені.
- Матеріал ізолятора контактів: Поліамід PA, чорний.
- Струм на контакт за 40 °C: 2 А.
- Ступінь забруднення: 3.
- Ступінь захисту у змонтованому стані: IP65, IP67.
- Матеріал корпусу: Поліамід PA, чорний.
- Виконання розгалужувача: 8 портів, із кабелем.
- Роз’єми портів: M8, гніздо.
- Опір ізоляції: ≥10⁸ Ом.
- Механічний ресурс: >100 циклів з’єднання.
- Кількість портів: 8.
- Кількість світлодіодів: 9.
- Контакти портів: 3.
- Індикація живлення: Зелений LED.
- Номінальна напруга: 30 В.
- Перехідний опір: ≤5 мОм.
- Матеріал ущільнення гнізд: FPM/FKM.
- Індикація сигналу: Жовтий LED.
- Стандарти: IEC 61076-2-104.
- Матеріал різьбових вставок: CuZn.
- Сумарний допустимий струм: 6 А.
- Радіус вигину за рухомого застосування: Мін. 10 x зовнішній діаметр кабелю.
- Тип кабелю: S370, PUR, UL.
- Матеріал оболонки кабелю: PUR.
- Ресурс у кабельному ланцюгу: ≥5 млн циклів.
- Без галогенів: Так.
- Колір оболонки кабелю: Чорний, подібний до RAL 9005.
- Зовнішній діаметр кабелю: 7,5 мм.
- Властивості кабелю: Не поширює горіння, без галогенів, без речовин, що порушують змочування лакофарбовими матеріалами (LABS), відповідає RoHS, придатний для кабельних ланцюгів.
- Температура кабелю за нерухомого прокладання: -40°C…+90°C.
- Температура кабелю за рухомого застосування: -25°C…+90°C.
- Кручення кабелю: ±180°/м, ≥ 0,5 млн циклів.
- Коди кольорів жил: PK, BU, WH, GN, RD, BK, YE, GY, BN, VT.
- Кількість і переріз жил: 8 x 0,25 мм² + 2 x 0,75 мм².
- Матеріал ізоляції жил: PP.
- EAN: 4047106247584.
- Митний код виробника (8 знаків): 85444290.
- eCl@ss 6.0: 27279219.
- eCl@ss 7.0: 27279219.
- eCl@ss 8.0: 27279219.
- eCl@ss 9.0: 27440108.
- ETIM 5.0: EC002585.
- ETIM 6.0: EC002585.
- Комплектація: Білі маркувальні таблички не входять до комплекту.
Застосування та підключення
Для об’єднання підключень датчиків і виконавчих пристроїв у системах промислової автоматизації. Підключайте за схемою відповідного артикула. Струм на контакт і сумарний допустимий струм — окремі обмеження. Ступінь захисту IP65/IP67 заявлений для змонтованого стану. Температурні діапазони розгалужувача та кабелю наведено окремо; умови застосування мають відповідати обом компонентам.
