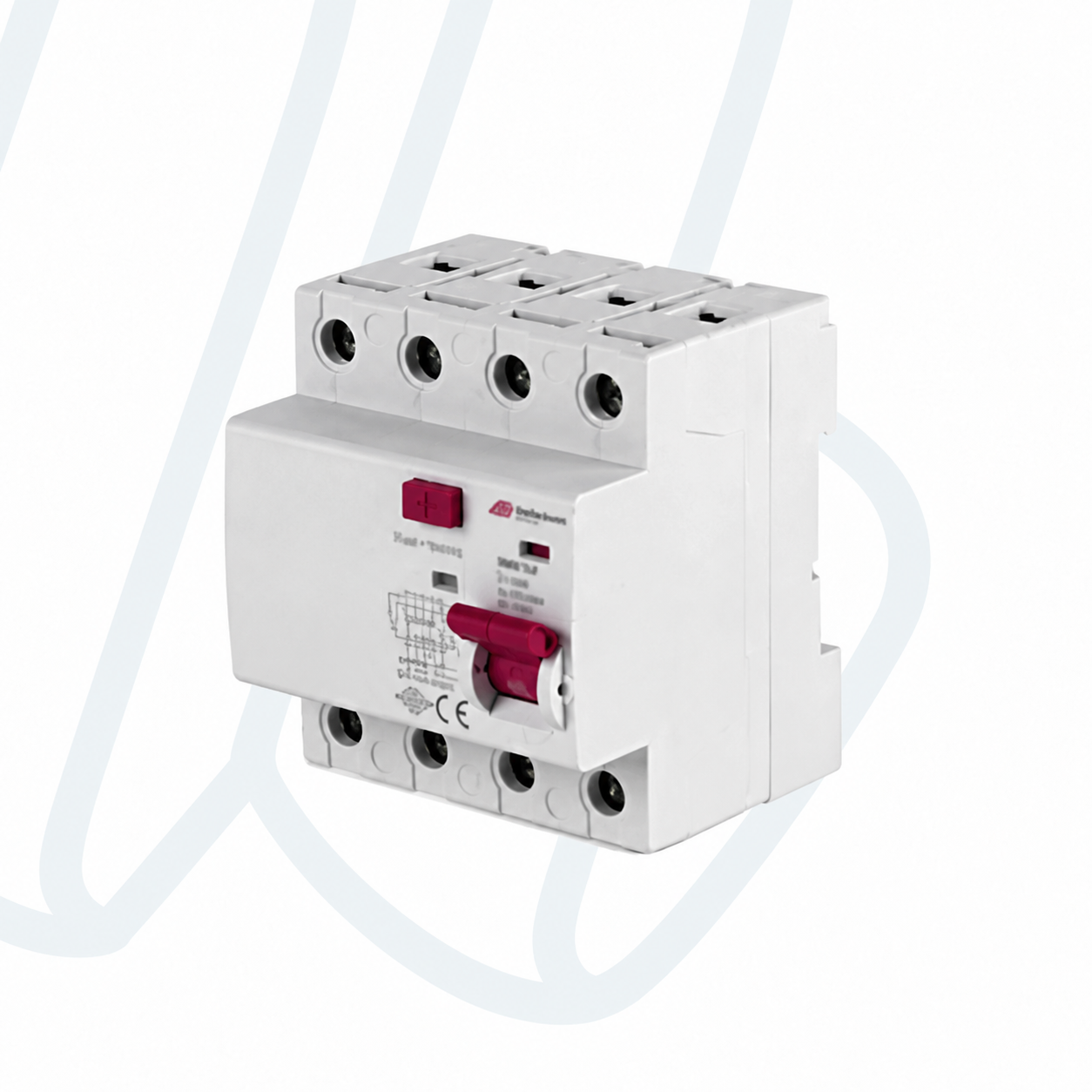

ПЗВ 4P 63 А 300 мА тип A 10 кА MUTLUSAN — чотириполюсний пристрій захисного вимкнення, який реагує на диференційний струм. Номінальний струм становить 63 А, номінальний диференційний струм спрацювання — 300 мА.
Основні характеристики
- Тип пристрою: ПЗВ без вбудованого захисту від надструму (RCCB).
- Виконання полюсів: 4P.
- Номінальний струм: 63 А.
- Номінальний диференційний струм: 300 мА.
- Тип диференційного захисту: A.
- Виробник: MUTLUSAN.
Особливості застосування
ПЗВ не виконує функцію захисту від перевантаження та короткого замикання. Для захисту від надструму необхідний узгоджений автоматичний вимикач або запобіжник. Тип диференційного захисту підбирають відповідно до підключеного обладнання.
Як працює ПЗВ
Пристрій контролює баланс струмів у провідниках, які проходять через його вимірювальну систему. Якщо частина струму протікає іншим шляхом, виникає різниця — диференційний струм. Коли досягаються умови спрацювання, ПЗВ відключає захищене коло.
Що означають параметри
- 4P: чотириполюсне виконання для одночасної комутації чотирьох полюсів.
- 63 А: номінальний струм, який ПЗВ розраховане проводити за встановлених виробником умов. Це не поріг захисту від перевантаження.
- 300 мА: номінальний диференційний струм спрацювання. Його не слід плутати з номінальним струмом навантаження 63 А.
- Тип A: виконання для реагування на синусоїдальний змінний та пульсуючий постійний диференційний струм. Для обладнання, здатного створювати інші форми струму витоку, потрібен відповідний тип диференційного захисту.
Підбір і перевірка
Під час вибору враховують струм навантаження, тип підключеного обладнання та узгодження із захистом від надструму. ПЗВ і диференційний автомат не є взаємозамінними за набором функцій: RCCB забезпечує диференційний захист, а RCBO додатково має вбудований захист від перевантаження й короткого замикання.
Кнопка «TEST» призначена для перевірки спрацювання пристрою відповідно до інструкції виробника. Така перевірка не замінює перевірку стану електроустановки та правильності її підключення.
