Опис

Коаксіальний кабель RG 174/U, 50 Ω, чорний — кабель ВЧ малого діаметру для радіочастотних систем і коротких ліній зв’язку з невеликою потужністю. Призначений для стаціонарної прокладки в приміщеннях, зручний для прокладання у вузьких просторах; оболонка UV resistant (чорний RAL 9005).

Застосування

  • радіочастотні тракти (RF), прилади та вимірювальні системи
  • з’єднання антен/модулів на короткі відстані, інтерфейси з роз’ємами типу SMA/BNC
  • прокладання в щільних кабельних просторах, всередині обладнання

Переваги

  • дуже компактний діаметр ≈ 2,8 мм — легке трасування у вузьких каналах
  • екранне плетіння з лудженої міді — екранування > 55 дБ (100–900 МГц)
  • стабільні ВЧ-параметри: RL > 30 дБ (100–300 МГц), > 28 дБ (300–900 МГц)
  • оболонка ПВХ (PVC) УФ-стійка; відповідність RoHS

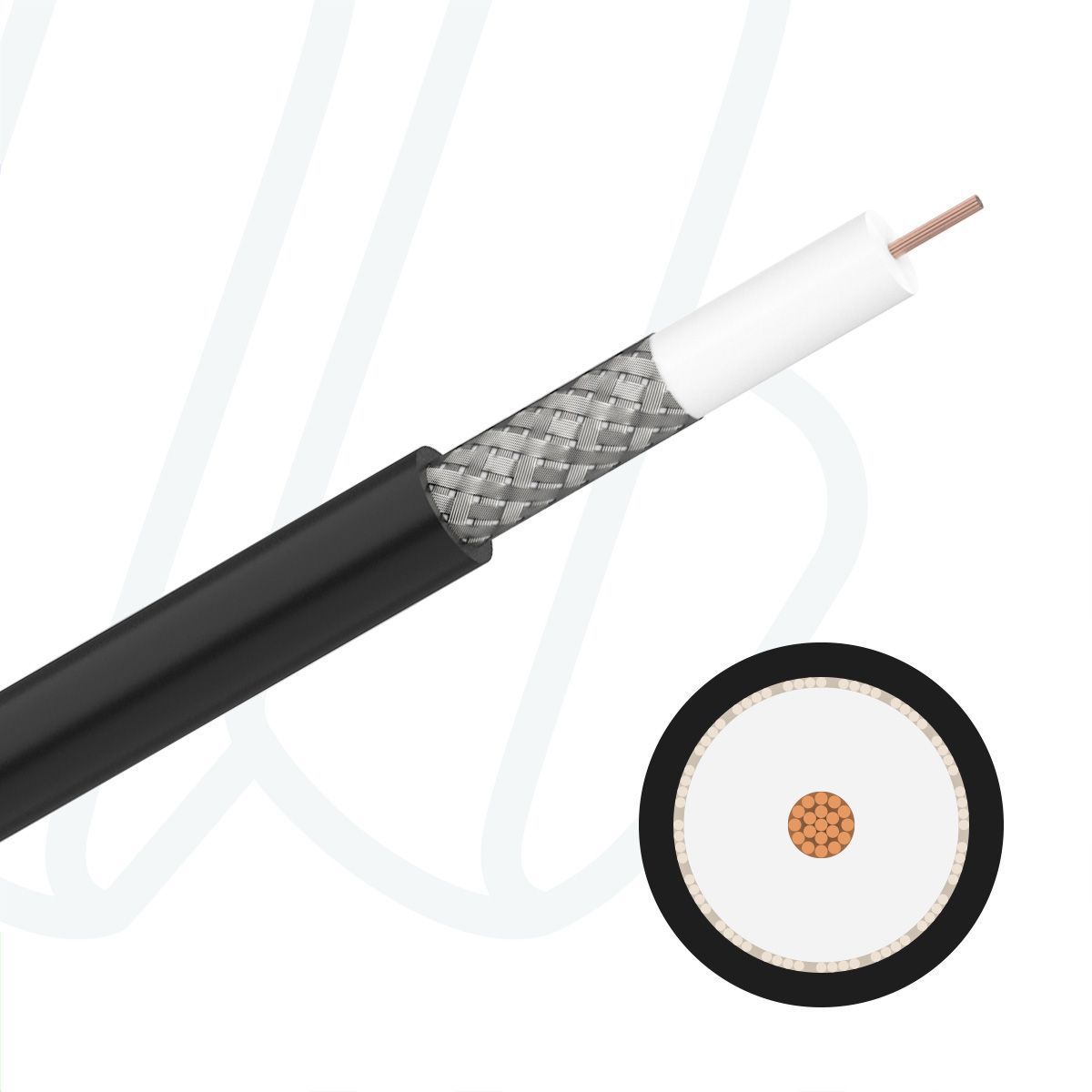

Будова

  • центральний провідник — мідь, скручений 7 × 0,160 мм (оголений)
  • діелектрик — поліетилен (PE), Ø 1,50 ± 0,05 мм
  • екран — плетіння з лудженої міді, покриття ≈ 70 %
  • оболонка — PVC UV-resistant, чорний RAL 9005, товщина ≈ 0,50 мм; зовнішній Ø 2,80 ± 0,10 мм
  • маса кабелю — ≈ 13 кг/км
  • стандарти — MIL C17 (виконання M17/119), HD 605/A1 (UV), RoHS

Основні технічні характеристики

  • хвильовий опір: 50 Ω ± 2,5 Ω; ємність: ≈ 98 пФ/м
  • швидкість поширення (VF): ≈ 66 %
  • опір центрального провідника (20 °C): ≈ 126 Ω/км; опір екрана: ≈ 45,5 Ω/км
  • послаблення (ном., 20 °C) на 100 м: 19,1 дБ @ 50 МГц; 28,1 дБ @ 100 МГц; 39,4 дБ @ 200 МГц; 57,4 дБ @ 400 МГц; 69,5 дБ @ 800 МГц; 98,5 дБ @ 1 ГГц
  • температурний діапазон (фіксована прокладка): −15…+70 °C
  • мінімальний радіус вигину (фіксовано): 10 ×D
Характеристики
Доступні шматки

Тут ви бачите інформацію якими довжинами (шматками) доступний цей кабель або провід у нас на складі в цей момент.

Інформація оновлюється постійно і фактичне резервування тої чи іншої кількості відбувається тільки в момент розміщення замовлення і підтвердження дати відвантаження у відповідному виставленому рахунку.

Одиниця виміру - метри.

70
Кількість жил  01
Матеріал ізоляції жил  поліетилен (PE)
Матеріал зовнішньої оболонки  ПВХ (PVC)
Використання назовні  Так
Стійкість до УФ  Так
Прокладка у воді  Ні
Пряма прокладка в грунті  Ні
Без галогенів  Так
Тип кабелю  Coaxial
Зовнішній діаметр, мм  7.00
Метрові мітки  Ні
Код УКТЗЕД  8544200000
