Опис

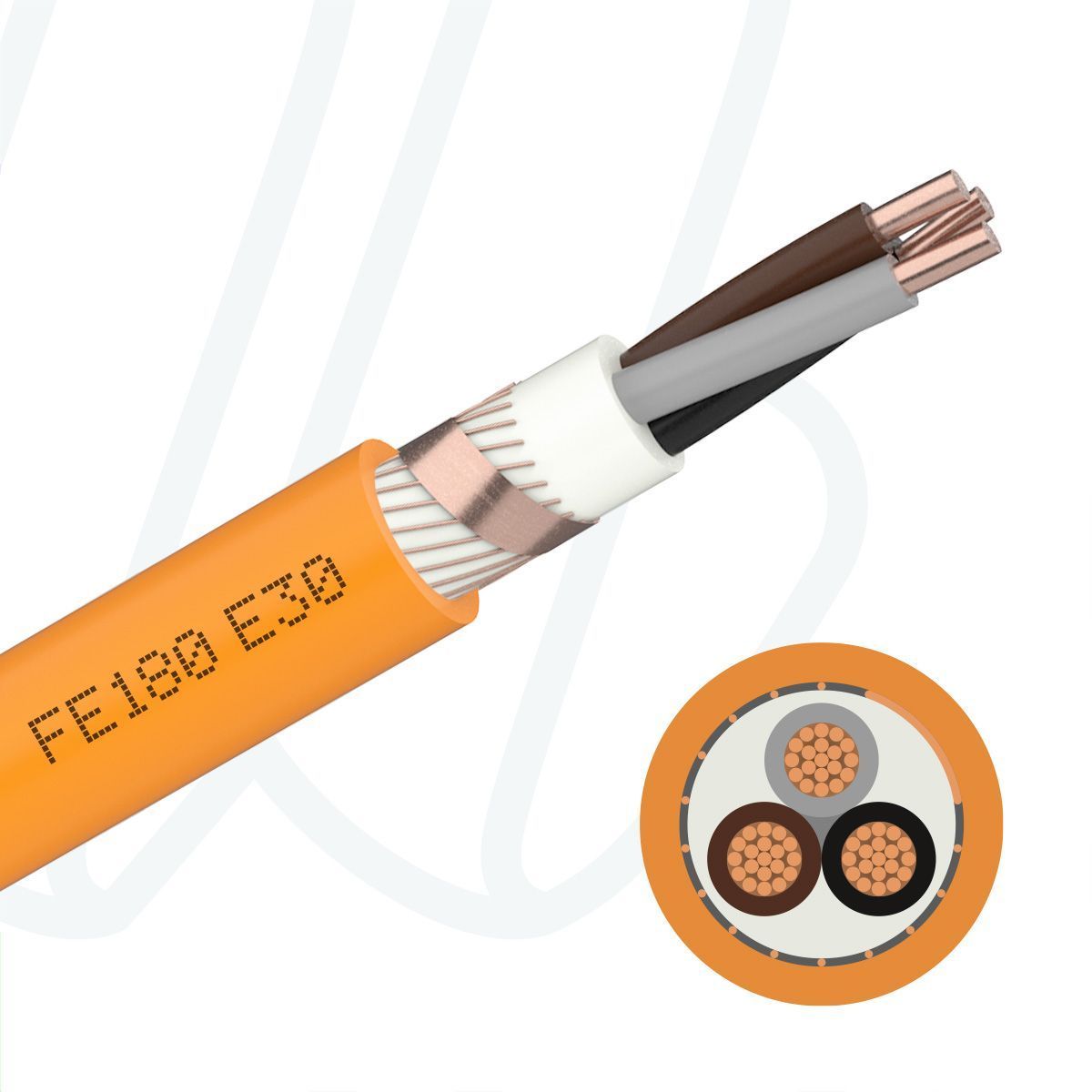

Кабель типу (N)HXCH FE180/E30 - це безгалогеновий силовий екранований кабель. Призначений для монтажу в сухих і вологих приміщеннях, також для безпосереднього укладання в бетон, але не для безпосереднього заглиблення в землю і не для використання у воді. Кабель має поліпшені властивості на випадок пожежі і може використовуватися в громадських будівлях з високими вимогами до безпеки. Кабель не містить галогенів, має низьку щільність диму і є вогнестійким відповідно до VDE 0472 частина 814 / IEC 60331-11 протягом 180 хвилин. Крім того, кабель пройшов 30-хвилинний тест на цілісність ланцюга згідно з DIN 4102, частина 12 (E30) для всіх так званих стандартних систем монтажу (сходи, лоток і стеля) і підходить для монтажу в системах пожежної сигналізації, блискавкозахисту та інших систем аварійного електропостачання згідно з VDE 0108. Спеціальний сертифікат про випробування електричного кола про цілісність контуру видається Інститутом випробувань будівельних матеріалів. Для розрахунку електричних систем з цілісним контуром слід враховувати, що електричний опір мідних провідників при 800°C приблизно в чотири рази вищий, ніж при 20°C і пропускна здатність по струму відповідно зменшується.

Розшифровка позначення типу:

  • (N) - на основе стандарта VDE 0266
  • HX - матеріал ізоляції жил: безгалогеновий
  • C - екранування у вигляді обплетення з мідної проволоки
  • H - матеріал зовнішньої оболонки: безгалогеновий
  • FE180 - вогнестійкий відповідно до VDE 0472 частина 814 / IEC 60331-11 протягом 180 хвилин
  • E30 - кабелі за здатністю до збереження цілісності електричних ланцюгів в умовах стандартного температурного режиму згідно DIN 4102, частина 12

Застосування:

  • Для монтажу в сухих і вологих приміщеннях.
  • Для безпосереднього укладання в бетон, але не для безпосереднього заглиблення в землю і не для використання у воді.
  • В приміщеннях з високою концентрацією людей або матеріальних цінностей
  • В умовах з особливими вимогами до реакції у випадку пожежі
  • Для монтажу в системах пожежної сигналізації, блискавкозахисту та інших систем аварійного електропостачання

Переваги:

  • Не поширює горіння згідно VDE 0482-266-2-4 / IEC 60332-3-24 (Cat. C)
  • Низька щильність диму згідно DIN EN 61034 / IEC 61034
  • Безгалогеновий згідно DIN EN 50267 / IEC 60754
  • Вогнестійкий згідно VDE 0472-814 / IEC 60331-1 / IEC 60331-11 (FE 180) / EN 50200
  • Цілісність ланцюга E30
  • Температурний діапазон: -5˚C до +70˚C
  • Максимальна температура на жилі: 90˚C
  • Радіус вигину фіксовано: 12 x Ø
  • Опір ізоляції: 100 МОм х км
  • Робоча напруга: 0,6/1 кВ
  • Пікова робоча напруга: 1,2 кВ
  • Тестован напруга: 4 кВ

Будова:

  • Мідні жили 1-го класу гнучкості (моножила), від 25 мм² - 2 клас гнучкості
  • Ізоляція зі спеціального безгалогенового FRNC матеріалу типу HI1
  • Кольорове маркування жил згідно VDE 0815; більше 5 жил - цифрове маркування жил
  • Мідний концентричний провідник з дротів та фольги
  • Оболонка зі спеціального безгалогенового FRNC матеріалу типу HM1, помаранчевого кольору

Кабель NHXCH E30 02X4/4 RE помаранчевий

Артикул 011507
Немає в наявності
368.01 грн/м
Повідомити, коли з'явиться
Зайдіть на сайт щоб
додати товар в перелік очікувань
Характеристики
Матеріал провідника  чиста мідь
Форма провідника
RE
Конструкція жили
Клас 1 = моножила
Кількість жил  02
Переріз жили, мм²  4
Матеріал ізоляції жил  FRNC-сполука HI1
Ідентифікація жил  кольоровий код VDE 0293 (HD 308)
Екранування  концентрична жила
Матеріал зовнішньої оболонки  FRNC (безгалогеновий матеріал) HM1
Номінальна напруга, U0/U  600/1000 В
Мін. радіус вигину (фіксовано)  12 x Ø
Використання назовні  Ні
Стійкість до УФ  Ні
Прокладка у воді  Ні
Пряма прокладка в грунті  Ні
Без галогенів  Так
Макс. температура на жилі  90˚C
Температура нижня (фіксовано)  -5˚C
Температура верхня (фіксовано)  +70˚C
Пожежний стандарт  VDE 0482-266-2-4 / IEC 60332-3-24 (Cat. C)
Щильність диму  DIN EN 61034 / IEC 61034
Цілісність ланцюга  E30
Вогнестійкий  VDE 0472-814 / IEC 60331-11 (FE180) / EN 50200
CPR  не застосовується
Зовнішній діаметр, мм  12.90
Метрові мітки  Ні
Код УКТЗЕД  8544601000
