Опис

Кабель типу GENERAL CAVI H07RN-F — гармонізований гумовий силовий кабель (HAR) класу CPR Eca для сухих, вологих і мокрих зон, придатний для мобільного застосування при середніх/високих механічних навантаженнях і для фіксованої прокладки, у т.ч. на відкритому повітрі та у майстернях з вибухонебезпечною атмосферою. Передбачена підвищена оліє-, озоно-, УФ- та атмосферостійкість.

Розшифровка позначення типу:

  • H — гармонізований стандарт (HAR)
  • 07 — номінальна напруга 450/750 В
  • R — ізоляція з гуми
  • N — зовнішня оболонка з гуми
  • -F — багатодротові гнучкі жили

Застосування:

  • будмайданчики, промислове обладнання, сцена/шоубізнес; підключення пересувних споживачів
  • сухі/вологі/мокрі приміщення та відкрите повітря; дозволена фіксована прокладка (настили, тимчасові лінії)
  • водостійкість AD8 — занурення до 10 бар (аналог H07RN8-F)

Переваги:

  • випробування ізоляції до +90 °C; розширені властивості H07BN4-F та H07BB-F
  • морозостійкість: –40 °C динамічно / –50 °C статично
  • стійкість: озон (тести A і B), УФ, масла/жири AF3, атмосферні впливи AK2, ударостійкість AG2
  • ресурс гнучкості: ≥100 000 циклів для перерізів ≤4 мм²

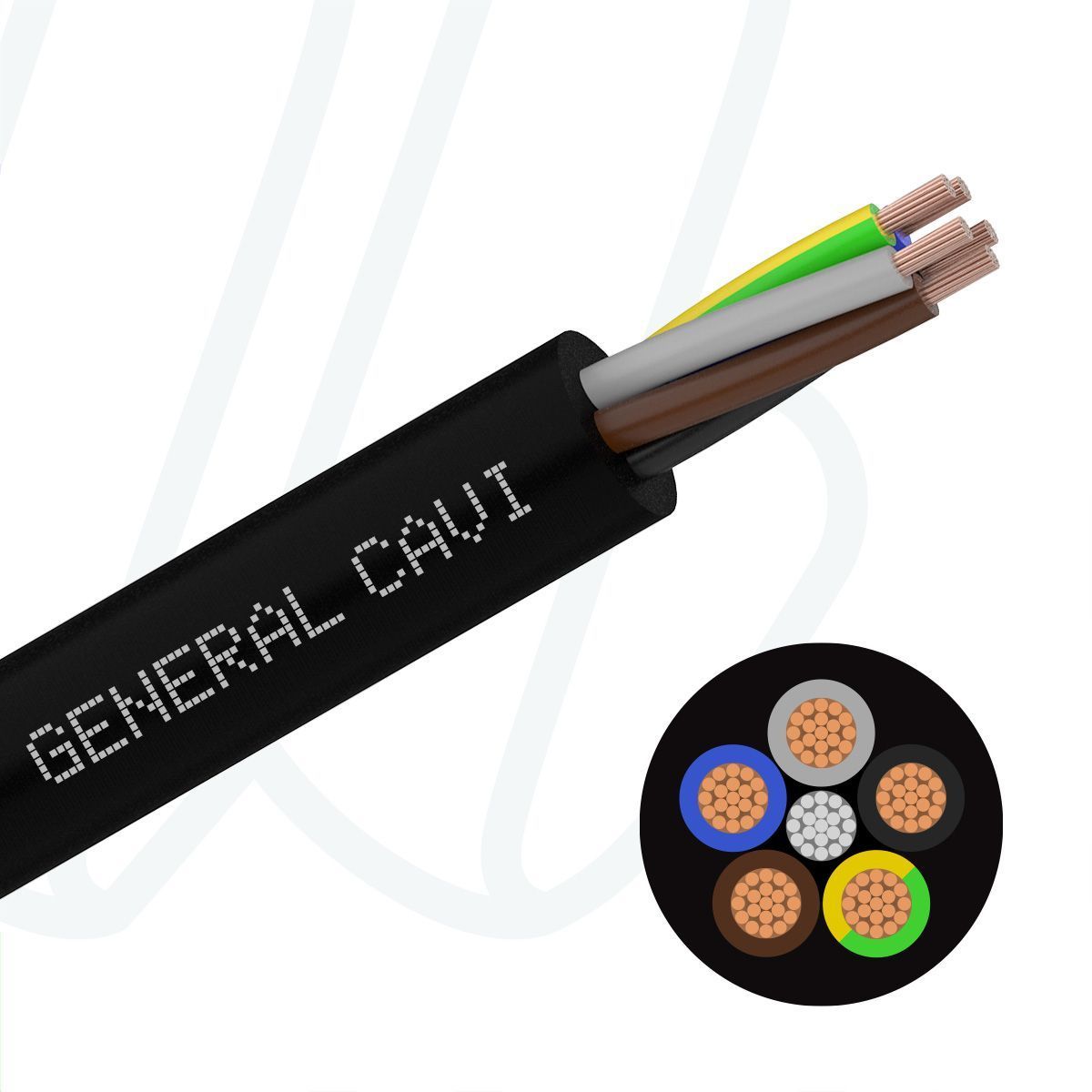

Будова:

  • жили — мідь, клас 5
  • ізоляція — еластомер EI4
  • зовнішня оболонка — CR-гума EM2, чорна
  • маркування жил: 1-жильний — чорний; 2 — синій/коричневий; 3G — із жовто-зеленою; 4G/5G — за HAR; багатожильні — чорні з цифрами + жовто-зелена

Основні технічні характеристики:

  • Номінальна напруга U0/U = 450/750 В; випробувальна — 2,5 кВ; для фіксованих захищених установок дозволене Um до 1 кВ.
  • Робочі температури: типово до +60 °C (випробувано до +90 °C); короткочасно при КЗ — +200 °C (до +250 °C); мін. для монтажу –25 (–40) °C, експлуатації –40 (–50) °C.
  • Макс. зусилля на тягу: 15 Н/мм² (динаміка), 50 Н/мм² (фіксовано).
  • Мінімальний радіус вигину (за діаметром D): фіксовано — 3D/4D; вільний рух — 4D/5D/6D; спец. випадки: вхід у переносний пристрій та повторне намотування — 6D, відхилення на ролику — 8D.

Стандарти:

  • EN 50525-2-21, BS 7919, VDE 0282-4, EN 60332-1-2, EN 60811; CPR: EN 50575 (клас Eca); директиви LVD 2014/35/EU та RoHS 3.

Маркування на кабелі:

GENERAL CAVI – Eca – YYYY – IEMMEQU H07RN-F кількість жил × перетин

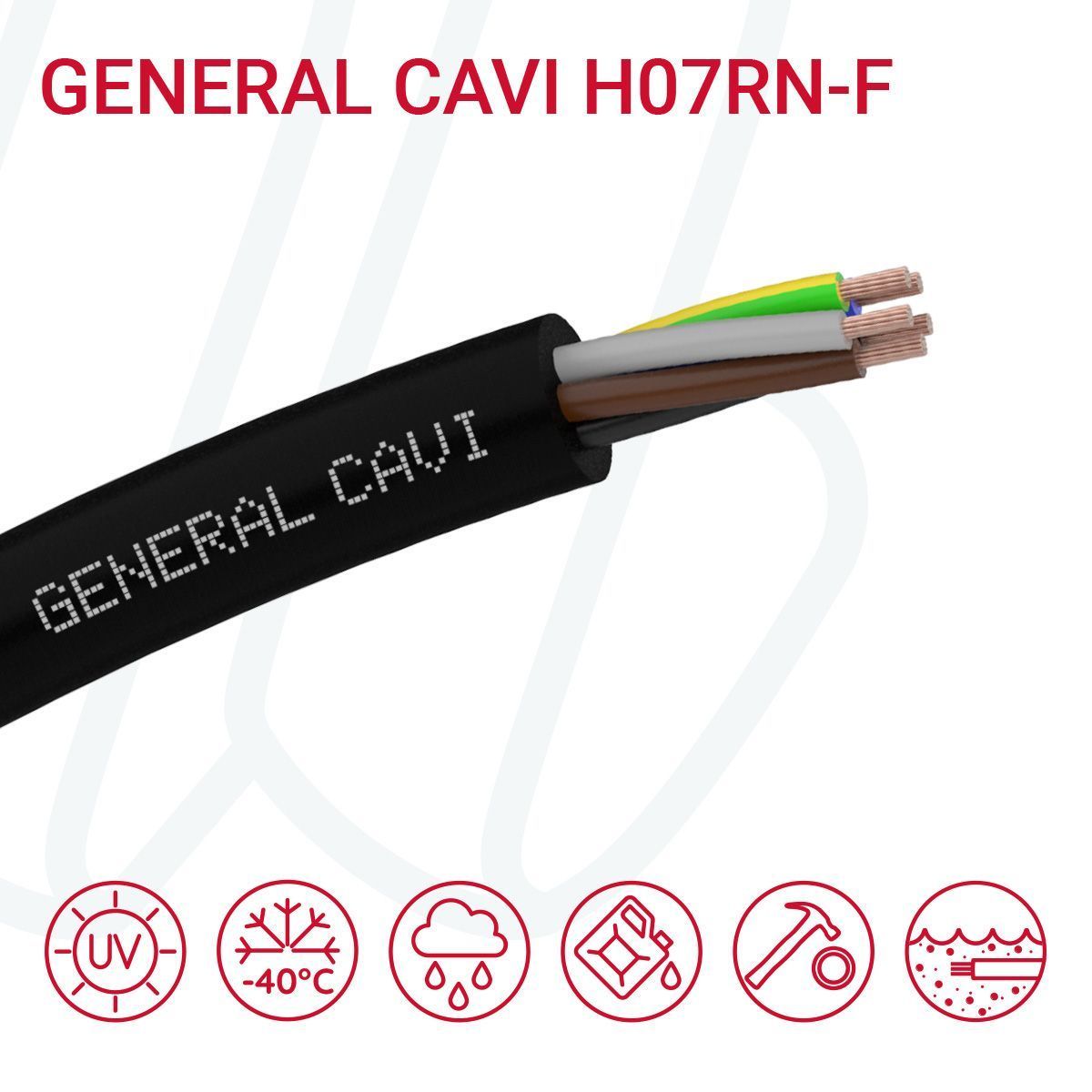

Кабель GENERAL CAVI H07RN-F 5G2,5 чорний

Артикул 050065G
Немає в наявності
359.10 грн/м
Повідомити, коли з'явиться
Зайдіть на сайт щоб
додати товар в перелік очікувань
Характеристики
Матеріал провідника  чиста мідь
Конструкція жили
Клас 5 = тонкі проволоки
Кількість жил  05
Переріз жили, мм²  2.5
Матеріал ізоляції жил  гума (EPR) EI4
Ідентифікація жил  кольоровий код VDE 0293 (HD 308)
Матеріал внутрішньої оболонки  немає
Екранування  немає
Матеріал зовнішньої оболонки  гума (CR) EM2
Номінальна напруга, U0/U  450/750 В
Пікова робоча напруга  1000 В
Тестова напруга  2.5 кВ
Мін. радіус вигину (фіксовано)  4 x Ø
Мін. радіус вигину (рухомо)  6 x Ø
Використання назовні  Так
Стійкість до УФ  Так
Прокладка у воді  Так
Пряма прокладка в грунті  Ні
Без галогенів  Ні
Стійкість до мастил  Так, EN 60811-404
Стійкість до озону  Так
Макс. температура на жилі  90˚C
Температура нижня (рухомо)  -40˚C
Температура верхня (рухомо)  +90˚C
Температура нижня (фіксовано)  -50˚C
Температура верхня (фіксовано)  +90˚C
Температура нижня для монтажу  -40˚C
Пожежний стандарт  VDE 0482-332-1-2 / IEC 60332-1-2
CPR  Eca
Сила струму у повітрі (30 °C), А  25
Опір провідника, Ом/км  8
Тип кабелю  H07RN-F
Зовнішній діаметр, мм  13.50
Метрові мітки  Ні
Код УКТЗЕД  8544499500
