Кабель типу J-Y(St)Y Lg BMK Eca — симетричний телекомунікаційний/пожежно-сигнальний кабель для фіксованої прокладки в будівлях. Призначений для систем пожежної та охоронної сигналізації, зв’язку, контролю доступу й автоматики у сухих та вологих виробничих приміщеннях; не допускається використання в силових колах. Зовнішня оболонка червоного кольору RAL 3000 для легкої ідентифікації пожежних ліній.

Розшифровка позначення типу:

  • J — інсталяційний кабель для стаціонарної прокладки
  • Y — ізоляція жил із ПВХ
  • (St) — загальний екран: ламінована алюмінієва фольга + мідний дренажний провідник
  • Y — зовнішня оболонка з ПВХ
  • Lg — пари звиті у шари (layers)
  • BMK — виконання для систем пожежної сигналізації (червона оболонка RAL 3000)
  • Eca — клас реакції на вогонь за CPR (EN 50575 / EN 13501-6)

Застосування:

  • системи пожежної сигналізації, оповіщення та охоронні системи
  • телекомунікація/зв’язок, системи контролю доступу та автоматики
  • фіксований монтаж у сухих і вологих приміщеннях, у/під штукатуркою; допускається стаціонарна прокладка зовні (без руху)
  • не призначений для силових установок (Directive 2014/35/EU)

Переваги:

  • екранування (фольга + дренаж) знижує вплив електромагнітних завад
  • підвищена впізнаваність у пожежних лініях завдяки оболонці RAL 3000
  • відповідність EN 60332-1-2, EN 50399, CPR Eca;
  • сумісність із RoHS та REACH
  • PWIS-safe — матеріали не погіршують фарбування

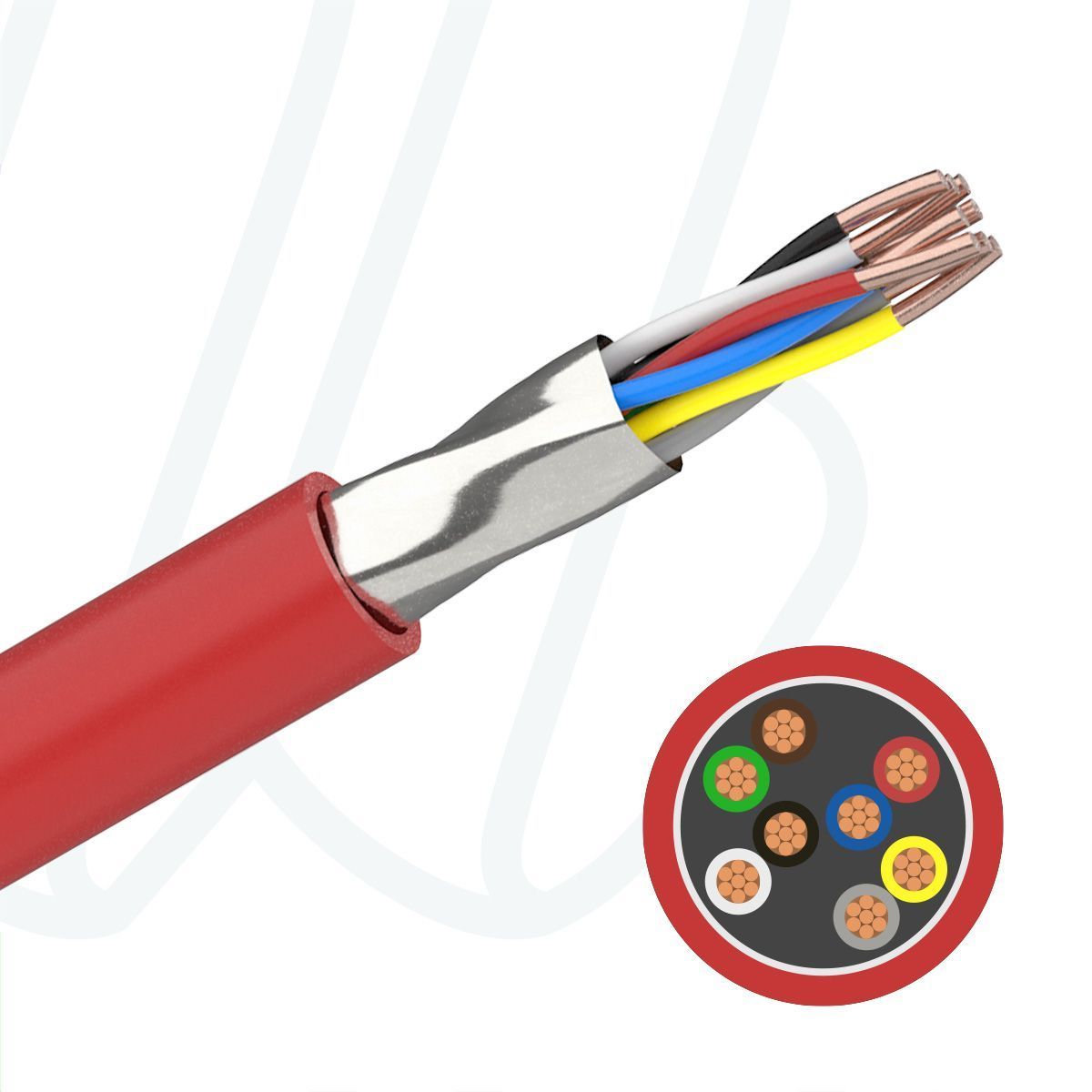

Будова:

  • провідник — мідь, моножила (Ø 0,6/0,8 мм)
  • ізоляція жил — ПВХ; ідентифікація за DIN VDE 0815
  • скрутка — жили в пари; пари звиті у шари (Lg)
  • обгортка — пластикова плівка
  • екран — пластик-ламінована алюмінієва фольга + мідний дренажний провідник
  • зовнішня оболонка — ПВХ, червона RAL 3000; трасуюча нитка «VOKA»

Основні технічні характеристики:

  • робоча напруга: 300 В AC
  • випробувальна напруга (50 Гц, 1 хв): жила-жила 800 В AC; жила-екран 800 В AC
  • опір петлі (макс.): 130 Ω/км (Ø0,6 мм) / 73,2 Ω/км (Ø0,8 мм)
  • опір ізоляції (мін., +20 °C): 100 МΩ·км
  • ємність лінії (макс., 800 Гц): 120 nF/км
  • ємнісний зв’язок K1 (макс., 800 Гц): 300 pF/100 м (у 20 % пар допускається до 500 pF/100 м)
  • температури: стаціонарно −30…+70 °C; під час монтажу −5…+50 °C
  • мінімальний радіус вигину: встановлений 8ר; при переміщенні — 8ר
287.58 грн/м
Характеристики
Доступні шматки

Тут ви бачите інформацію якими довжинами (шматками) доступний цей кабель або провід у нас на складі в цей момент.

Інформація оновлюється постійно і фактичне резервування тої чи іншої кількості відбувається тільки в момент розміщення замовлення і підтвердження дати відвантаження у відповідному виставленому рахунку.

Одиниця виміру - метри.

90
Матеріал провідника  чиста мідь
Конструкція жили
Клас 1 = моножила
Кількість жил  20
Переріз жили, мм²  0.52
Матеріал ізоляції жил  PVC (ПВХ)
Ідентифікація жил  кольоровий код згідно DIN VDE 0815
Екранування  ламінована алюмінієва фольга + пластикова стрічка
Матеріал зовнішньої оболонки  ПВХ (PVC)
Номінальна напруга, U0/U  300 В
Мін. радіус вигину (фіксовано)  8 x Ø
Використання назовні  Ні
Стійкість до УФ  Ні
Прокладка у воді  Ні
Пряма прокладка в грунті  Ні
Без галогенів  Ні
Температура нижня (рухомо)  -5˚C
Температура верхня (рухомо)  +50˚C
Температура нижня (фіксовано)  -30˚C
Температура верхня (фіксовано)  +70˚C
Пожежний стандарт  EN 60332-1-2
CPR  Eca
Тип кабелю  J-Y(St)Y
Зовнішній діаметр, мм  13.10
Метрові мітки  Ні
Код УКТЗЕД  8544499100
