Опис

Кабель YSLYCY-JZ / YSLYCY-OZ / YSLYCY-JB (прозора оболонка) — гнучкий екранований контрольний кабель з ПВХ-ізоляцією та зовнішньою прозорою оболонкою, призначений для передачі сигналів і керування в промислових системах. Завдяки мідному обплетенню (CY) забезпечує ефективний захист від електромагнітних завад, а прозора оболонка дозволяє візуально контролювати стан екрану.

Розшифровка позначення типу

  • Y — ізоляція жил з ПВХ
  • SL — контрольний кабель
  • Y — внутрішня ПВХ оболонка
  • C — екран з лудженого мідного обплетення
  • Y — вовнішня ПВХ оболонка, прозора
  • -JZ — цифрове маркування жил + жовто-зелена жила (PE)
  • -OZ — цифрове маркування жил без PE-жили
  • -JB — кольорове маркування жил + жовто-зелена жила (PE)

Застосування

  • системи керування та автоматизації
  • машинобудування та виробниче обладнання
  • вимірювальна та регулювальна техніка
  • обладнання з підвищеними EMC-вимогами
  • стаціонарна прокладка або вільний рух без розтягуючих навантажень

Переваги

  • Прозора оболонка — візуальний контроль стану екрану
  • Мідний луджений екран — ефективний захист від електромагнітних завад
  • Гнучкі жили класу 5 — зручність монтажу
  • Стійкість до масел та промислових середовищ
  • Вогнестійкість відповідно до IEC/EN 60332-1-2

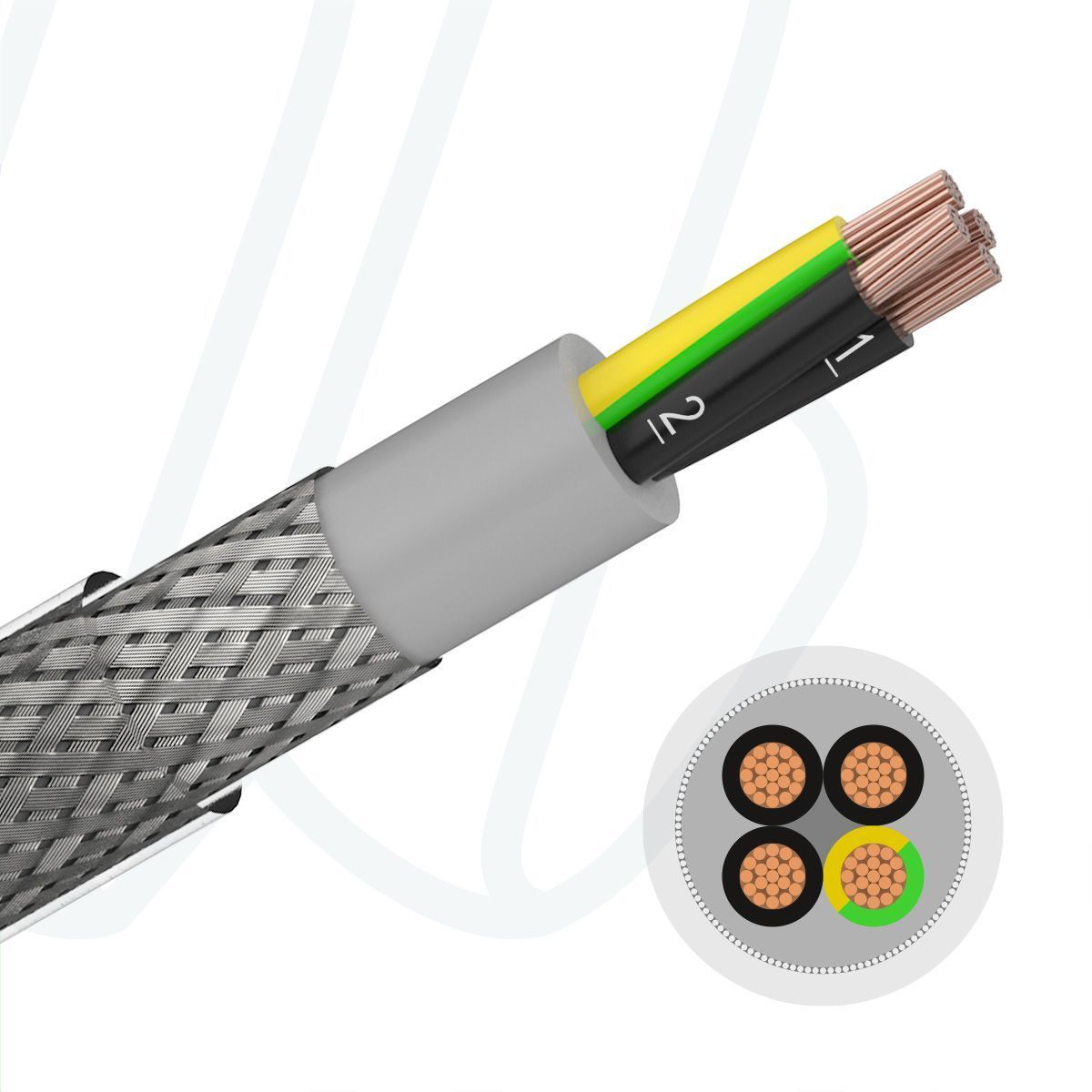

Будова

  • провідник — мідний, багатодротяний, клас 5 (IEC 60228)
  • ізоляція жил — ПВХ
  • маркування жил:
    • JZ / OZ — чорні жили з білою нумерацією
    • JB — кольорові жили
  • жили — скручені в пучок
  • внутрішня оболонка - ПВХ, сірого кольору
  • екран — луджене мідне обплетення
  • зовнішня оболонка — прозорий ПВХ



Ціну уточнюйте
Повідомити, коли з'явиться
Зайдіть на сайт щоб
додати товар в перелік очікувань
Характеристики
Матеріал провідника  чиста мідь
Конструкція жили
Клас 5 = тонкі проволоки
Кількість жил  04
Переріз жили, мм²  1.0
Матеріал ізоляції жил  PVC (ПВХ)
Ідентифікація жил  цифрова + ж/з
Матеріал внутрішньої оболонки  ПВХ (PVC)
Екранування  мідне луджене плетіння
Матеріал зовнішньої оболонки  ПВХ (PVC)
Номінальна напруга, U0/U  300/500 В
Тестова напруга  4 кВ
Мін. радіус вигину (фіксовано)  7,5 x Ø
Мін. радіус вигину (рухомо)  20 x Ø
Використання назовні  Ні
Стійкість до УФ  Ні
Прокладка у воді  Ні
Пряма прокладка в грунті  Ні
Без галогенів  Ні
Стійкість до мастил  значною мірою
Макс. температура на жилі  70˚C
Температура нижня (рухомо)  -5˚C
Температура верхня (рухомо)  +80˚C
Температура нижня (фіксовано)  -40˚C
Температура верхня (фіксовано)  +80˚C
Температура нижня для монтажу  +5˚C
Пожежний стандарт  VDE 0482-332-1-2 / IEC 60332-1-2
CPR  Eca
Розмір AWG
AWG18
Тип кабелю  YSLYCY-JZ/OZ
Зовнішній діаметр, мм  8.70
Метрові мітки  Так
Код УКТЗЕД  8544499500
