Кабель NA2XS(F)2Y 6/10 кВ — одножильний силовий кабель середньої напруги з алюмінієвим провідником, ізоляцією з зшитого поліетилену (XLPE), мідним екраном та зовнішньою оболонкою з поліетилену (PE). Призначений для передачі та розподілу електроенергії в мережах середньої напруги 6/10 кВ на енергетичних, промислових та інфраструктурних об’єктах. Придатний для стаціонарної прокладки в ґрунті, кабельних каналах, трубах та на відкритому повітрі.

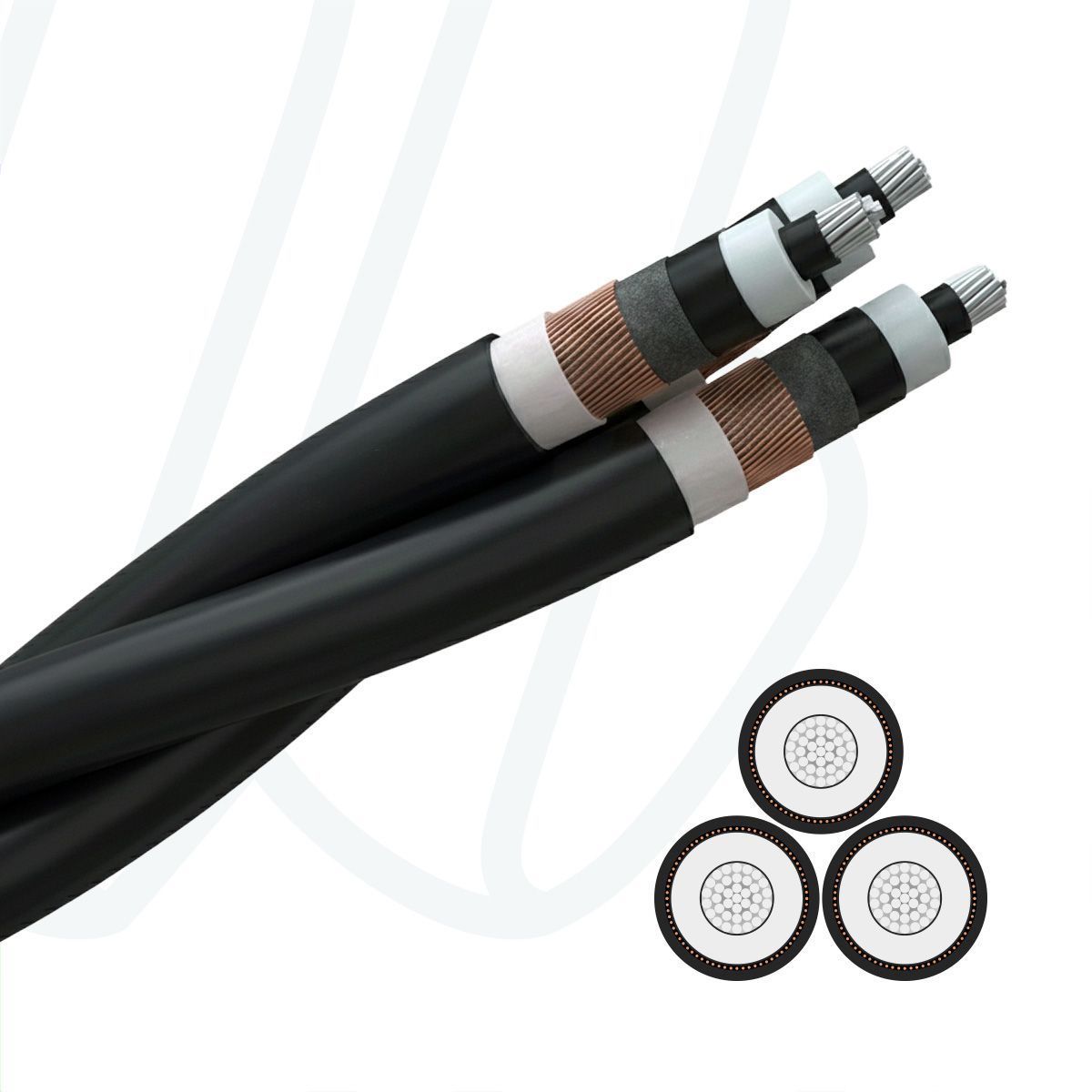

Конструкція 3Х - це 3 одножильних кабелі, що переплетені між собою.
Розшифровка позначення типу
- N — кабель за стандартами DIN/VDE
- A — алюмінієвий провідник
- 2X — ізоляція жил зі зшитого поліетилену (XLPE)
- S — екран з мідних дротів
- (F) — водоблокуючий елемент (стрічка)
- 2Y — зовнішня оболонка з поліетилену (PE)
Застосування
- кабельні лінії середньої напруги 6/10 кВ
- розподільчі та енергетичні мережі
- промислові підприємства, трансформаторні підстанції
- прокладка в ґрунті, трубах, кабельних каналах
- зовнішні стаціонарні установки
Переваги
- XLPE-ізоляція — висока електрична міцність та термостійкість
- Алюмінієвий провідник — менша вага та оптимальна вартість
- Мідний екран — ефективний захист та відведення струмів замикання на землю
- PE-оболонка — стійкість до вологи, УФ-випромінення та ґрунтових впливів
- Водоблокування — захист від поширення вологи вздовж кабелю
Будова
- провідник — алюмінієвий
- внутрішній напівпровідниковий екран провідника
- ізоляція — зшитий поліетилен (XLPE)
- зовнішній напівпровідниковий екран ізоляції
- екран — мідні дроти (перетин залежить від конструкції)
- водоблокуючий шар — стрічка (F)
- зовнішня оболонка — поліетилен (PE), чорного кольору
Основні технічні характеристики
- номінальна напруга: U0/U = 6/10 кВ
- максимальна робоча напруга мережі: 12 кВ
- температура провідника при тривалій роботі: до +90 °C
- температура при короткому замиканні (1 с): до +250 °C
- мінімальний радіус вигину (стаціонарно): 12×D
- придатність для прокладки в ґрунті: так
- стійкість до УФ-випромінювання: так
Призначення: стаціонарні кабельні лінії середньої напруги 6/10 кВ у промислових та енергетичних мережах.
