Опис

Кабель N2XSY — це класичний силовий одножильний кабель середньої напруги з мідним провідником та ізоляцією зі зшитого поліетилену (XLPE). Завдяки зовнішній оболонці з полівінілхлориду (ПВХ), кабель відрізняється високою гнучкістю та стійкістю до займання, що робить його оптимальним вибором для монтажу в кабельних спорудах, на лотках та всередині приміщень.

Розшифровка позначення типу

  • N — виготовлено згідно з німецьким стандартом VDE (стандартна серія)
  • 2X — ізоляція виконана зі зшитого поліетилену (XLPE)
  • S — екран з мідних дротів та мідної стрічки
  • Y — зовнішня оболонка з полівінілхлоридного пластикату (PVC)
  • 6/10 кВ, 12/20 кВ, 18/30 кВ — доступні класи напруги

Застосування

  • Енергетичні мережі середньої напруги для передачі електроенергії.
  • Прокладка всередині промислових приміщень та на розподільчих станціях.
  • Монтаж у кабельних каналах, трубах та на відкритих естакадах.
  • Використання в сухих та вологих приміщеннях, де немає ризику затоплення.
  • Стаціонарна установка в ґрунті (за умови використання додаткового захисту, наприклад, труб).

Переваги

  • Висока пропускна здатність: XLPE-ізоляція дозволяє жилі нагріватися до +90°C, що вище, ніж у кабелів з паперовою або ПВХ ізоляцією.
  • Пожежна безпека: Оболонка з ПВХ (Y) не поширює горіння при поодинокій прокладці.
  • Гнучкість при монтажі: ПВХ-пластикат м'якший за поліетилен, що полегшує прокладку в обмеженому просторі та при крутих поворотах траси.
  • Ефективне екранування: Мідний екран надійно захищає від впливу електромагнітних полів.
  • Економічність: Одне з найбільш вигідних рішень за співвідношенням ціна/якість для стандартних умов прокладки.

Будова

  • Провідник: багатодротова мідна жила (2 клас гнучкості)
  • Внутрішній екран: напівпровідниковий полімерний шар
  • Ізоляція: зшитий поліетилен (XLPE)
  • Зовнішній екран ізоляції: напівпровідниковий шар
  • Металевий екран: спіральна обмотка мідними дротами та мідна стрічка
  • Оболонка: полівінілхлорид (PVC), колір зазвичай червоний (для європейських виробників) або чорний

Основні технічні характеристики

  • Робоча напруга: 6/10 кВ, 12/20 кВ, 18/30 кВ
  • Робоча температура жили: до +90°C
  • Максимальна температура при КЗ: +250°C
  • Температура прокладки: від -5°C до +70°C
  • Мінімальний радіус вигину: 15 x зовнішній діаметр
  • Термін служби: 30 років і більше

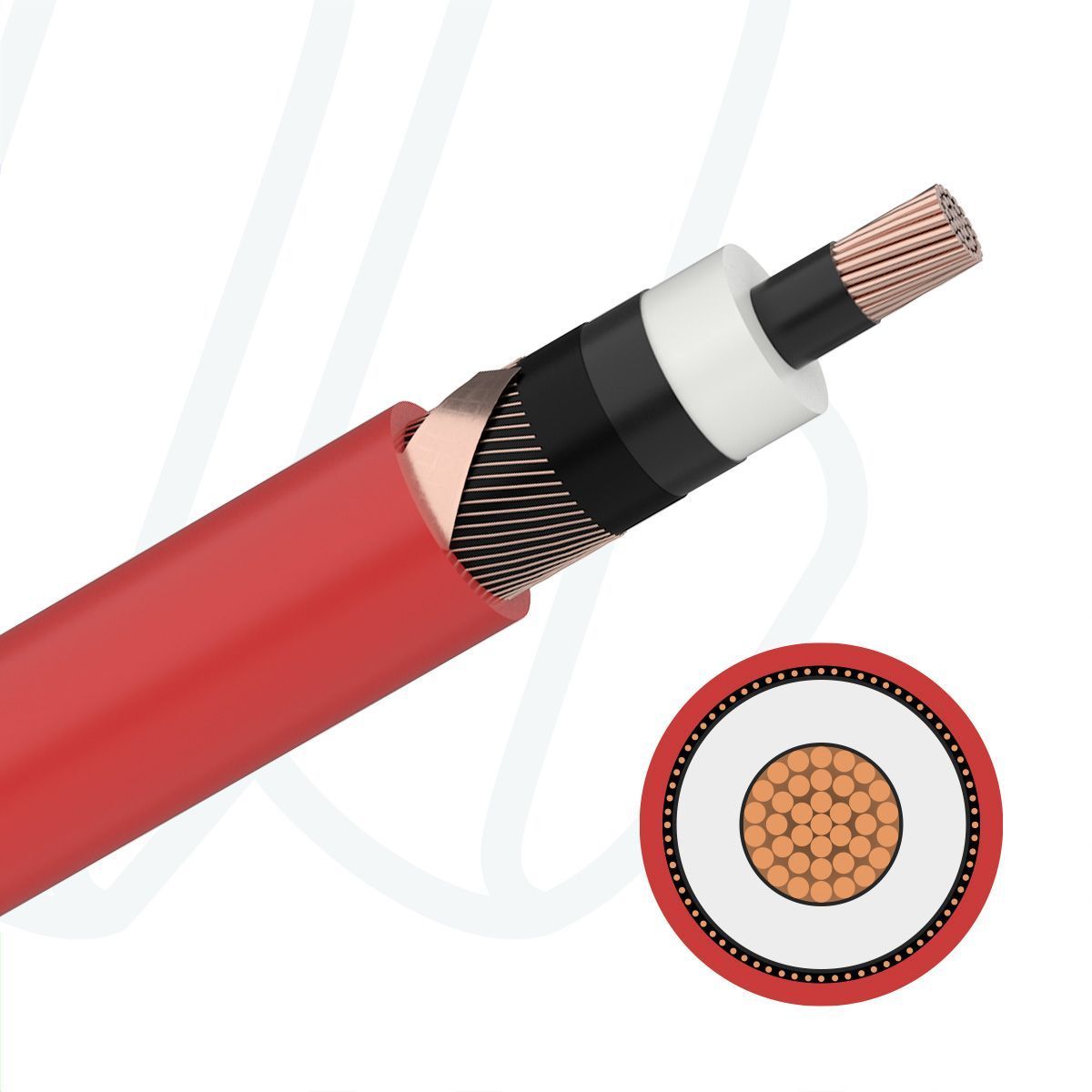

Кабель N2XSY 01X240/25 6/10 кВ червоний

Артикул 20024011
Немає в наявності
5 256.22 грн/м
Повідомити, коли з'явиться
Зайдіть на сайт щоб
додати товар в перелік очікувань
Характеристики
Матеріал провідника  чиста мідь
Форма провідника
RMv
Конструкція жили
Клас 2 = декілька проволок (7)
Кількість жил  01
Переріз жили, мм²  240
Діаметр жили, мм  28.40
Переріз екрану, мм²  25
Матеріал ізоляції жил  XLPE DIX8
Товщина стінки ізоляції, мм  2.10
Екранування  мідні дроти + зустрічна спіраль
Матеріал зовнішньої оболонки  ПВХ (PVC) DMV6
Номінальна напруга, U0/U  6/10 кВ
Мін. радіус вигину (фіксовано)  15 x Ø
Використання назовні  Ні
Стійкість до УФ  Ні
Прокладка у воді  Так
Пряма прокладка в грунті  Так
Без галогенів  Ні
Макс. температура на жилі  90˚C
Температура нижня (рухомо)  -5˚C
Температура верхня (рухомо)  +70˚C
Температура верхня (фіксовано)  +70˚C
Температура нижня для монтажу  -5˚C
Пожежний стандарт  VDE 0482-332-1-2 / IEC 60332-1-2
Контроль електричного поля  внутрішній і зовнішній напівпровідниковий шар (потрійна екструзія)
Сила струму в землі (20 °C), А  526
Сила струму у повітрі (30 °C), А  631
Струм короткого замикання (1 с), кА  34
Тип кабелю  N2XSY
Товщина стінки оболонки, мм  3.40
Зовнішній діаметр, мм  35.00
Міцність на розрив (під час встановлення)  12000
Метрові мітки  Ні
Код УКТЗЕД  8544601000
