Опис

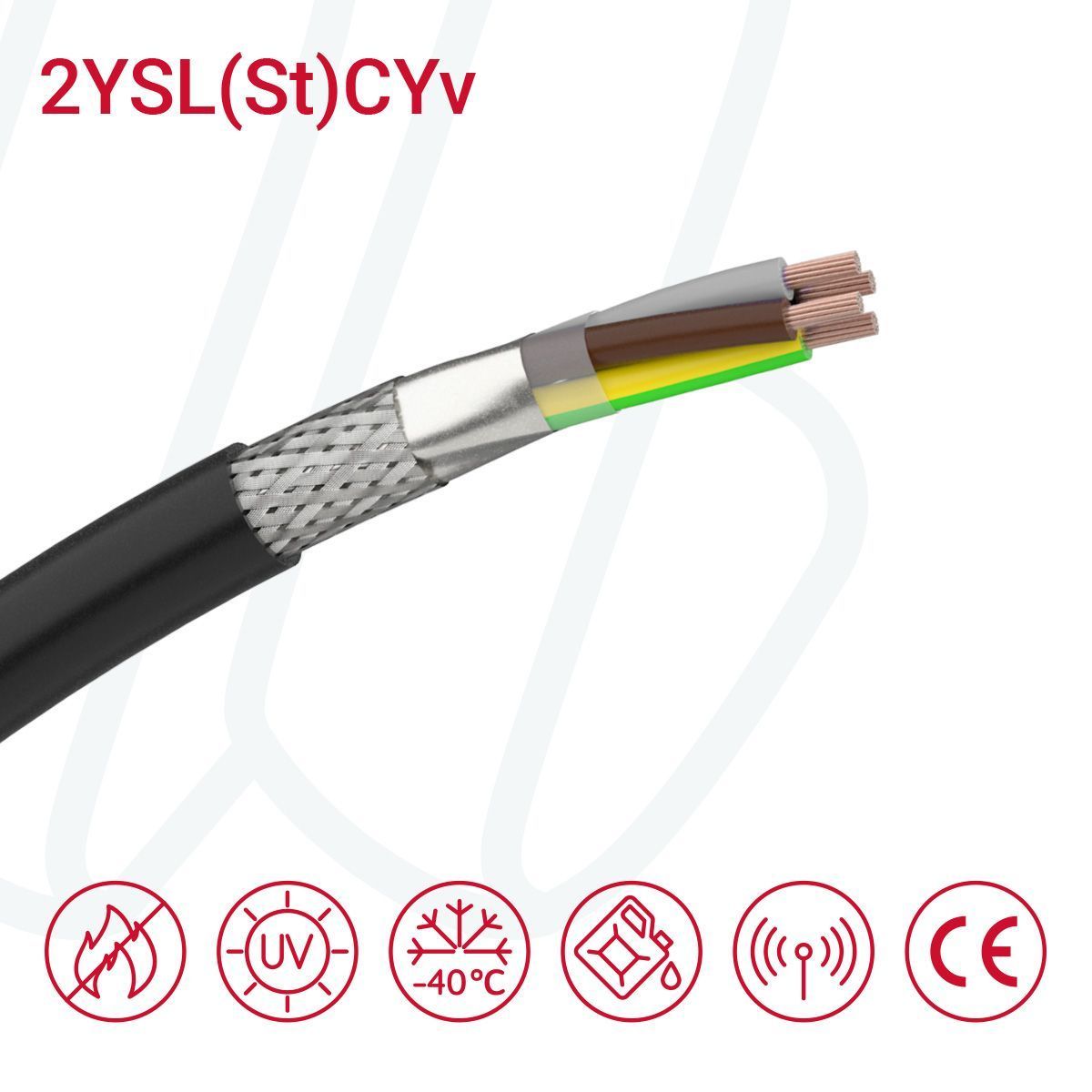

FABER EMV 2YSL(St)CYv-JB 4G… 0,6/1 кВ, чорний — екранований силовий кабель для частотних перетворювачів (ПЧ) та приводних систем з підвищеними вимогами до електромагнітної сумісності (EMC). Має чотири жили однакового перерізу: три фазні та окрема PE-жила жовто-зеленого кольору. Подвійне екранування забезпечує ефективне відведення високочастотних завад та мінімальні випромінення. Зовнішня оболонка чорного кольору стійка до УФ та мастил.

Розшифровка позначення типу

  • EMV — виконання з підвищеною електромагнітною сумісністю (для ПЧ / VFD)
  • 2Y — ізоляція жил із ПВХ з покращеною термостійкістю
  • SL — контрольно-силовий кабель
  • (St)C — подвійний екран: електростатична фольга + луджене мідне плетіння
  • Yv — зовнішня оболонка з УФ- та мастилостійкого ПВХ
  • JB — кольорове маркування жил + жовто-зелена жила PE
  • 4×… — чотири жили однакового перерізу (3 фазні + 1 PE)
  • 0,6/1 кВ — номінальна напруга живлення
  • чорний — колір зовнішньої оболонки

Застосування

  • підключення двигунів до частотних перетворювачів (ПЧ / VFD)
  • електроприводи з підвищеними EMC-вимогами
  • силові та керуючі лінії в промислових системах
  • стаціонарна та обмежено рухома прокладка в приміщенні або зовні (захищені траси)
  • машинобудування, конвеєрні системи, насоси, компресори

Переваги

  • Подвійний екран (фольга + плетіння) — максимальний захист від завад
  • 4-жильна конструкція — окрема повноцінна PE-жила для класичної схеми підключення
  • мінімізація високочастотних перешкод від ПЧ
  • стійкість до мастил, УФ-випромінювання та атмосферних впливів
  • висока гнучкість, зручний монтаж

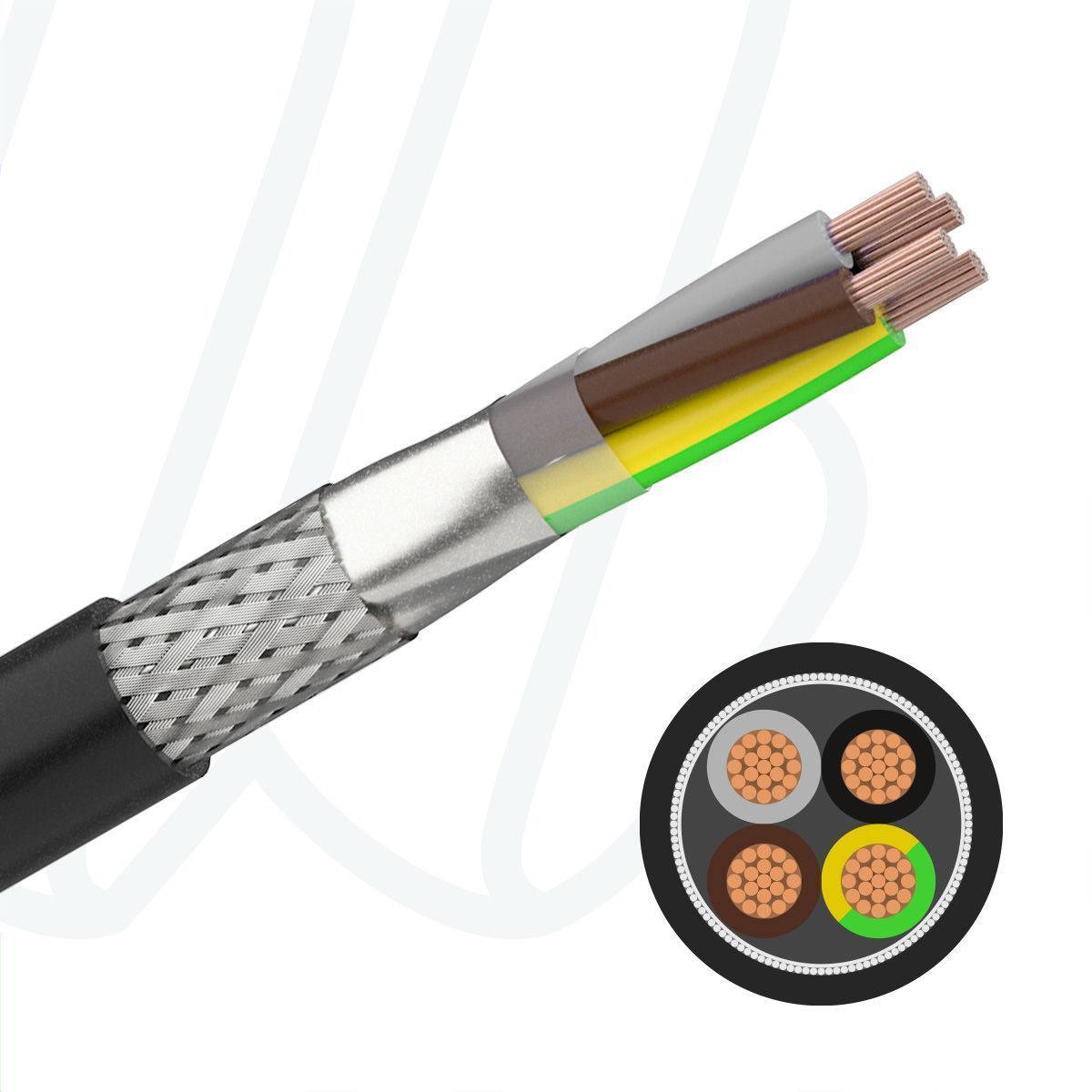

Будова

  • провідники: мідь класу 5 (гнучкі)
  • ізоляція: ПВХ спеціального складу (2Y)
  • жили: 4×… (коричнева, чорна, сіра, жовто-зелена PE)
  • екран: Al-PET фольга + луджене мідне плетіння (покриття ≥80%)
  • заповнення: полімерні стрічки / наповнювач
  • зовнішня оболонка: маслостійкий та УФ-стійкий ПВХ (Yv), чорного кольору

Основні технічні характеристики

  • номінальна напруга: 0,6/1 кВ
  • робоча температура: -40…+70 °C
  • мінімальний радіус вигину: 15×D (рухома), 8×D (стаціонарна)
  • випробувальна напруга: 3,5 кВ
  • вогнестійкість: IEC 60332-1-2
  • екранування: фольга + плетіння ≥80%
  • стійкість до мастил: так
878.97 грн/м
Повідомити, коли з'явиться
Зайдіть на сайт щоб
додати товар в перелік очікувань
Характеристики
Матеріал провідника  чиста мідь
Конструкція жили
Клас 5 = тонкі проволоки
Кількість жил  04
Переріз жили, мм²  10
Матеріал ізоляції жил  поліетилен (PE)
Ідентифікація жил  кольоровий код VDE 0293 (HD 308)
Матеріал внутрішньої оболонки  немає
Екранування  алюмінієва фольга + плетіння з лудженої мідної проволоки
Матеріал зовнішньої оболонки  ПВХ, підсилений
Номінальна напруга, U0/U  600/1000 В
Тестова напруга  4 кВ
Мін. радіус вигину (фіксовано)  7,5 x Ø
Мін. радіус вигину (рухомо)  15 x Ø
Використання назовні  Так
Стійкість до УФ  Так
Прокладка у воді  Ні
Пряма прокладка в грунті  Ні
Без галогенів  Ні
Стійкість до мастил  Так
Стійкість до озону  Так
Макс. температура на жилі  70˚C
Температура нижня (рухомо)  -5˚C
Температура верхня (рухомо)  +70˚C
Температура нижня (фіксовано)  -30˚C
Температура верхня (фіксовано)  +70˚C
Пожежний стандарт  VDE 0482-332-1-2 / IEC 60332-1-2
Тип кабелю  2YSL(St)CYv-JB
Зовнішній діаметр, мм  19.70
Перехідний опір  250 Ом/км
Метрові мітки  Ні
Код УКТЗЕД  8544601000
