Опис

PROFIBUS FC 02YSY(ST)CY 1×2×0,64 — екранований шино­вий кабель типу A для мереж PROFIBUS DP/PA. Призначений для стаціонарної інсталяції всередині приміщень: з’єднання між сегментами шини та підключення обладнання автоматизації.

Розшифровка позначення типу

  • 02Y — ізоляція жил із пінного поліетилену (Foam-Skin PE)
  • Y — внутрішня оболонка-заповнювач з ПВХ
  • (St)C — мідне луджене плетіння поверх фольги (подвійний екран)
  • Y — зовнішня оболонка з ПВХ
  • FC — конструкція для швидкого монтажу (FastConnect)

Застосування

  • шини PROFIBUS DP/PA, з’єднання між сегментами шини
  • підключення станцій/ПЛК, HMI, приводів в системах автоматизації
  • внутрішня стаціонарна прокладка (лотки, короби, щити)

Переваги

  • подвійний екран (фольга + плетіння) — висока EMC-стійкість
  • характеристичний опір 150 Ω у діапазоні 3…20 МГц (тип A для PROFIBUS)
  • Foam-Skin PE — низькі втрати та стабільні параметри лінії
  • швидкий і зручний монтаж завдяки виконанню FC

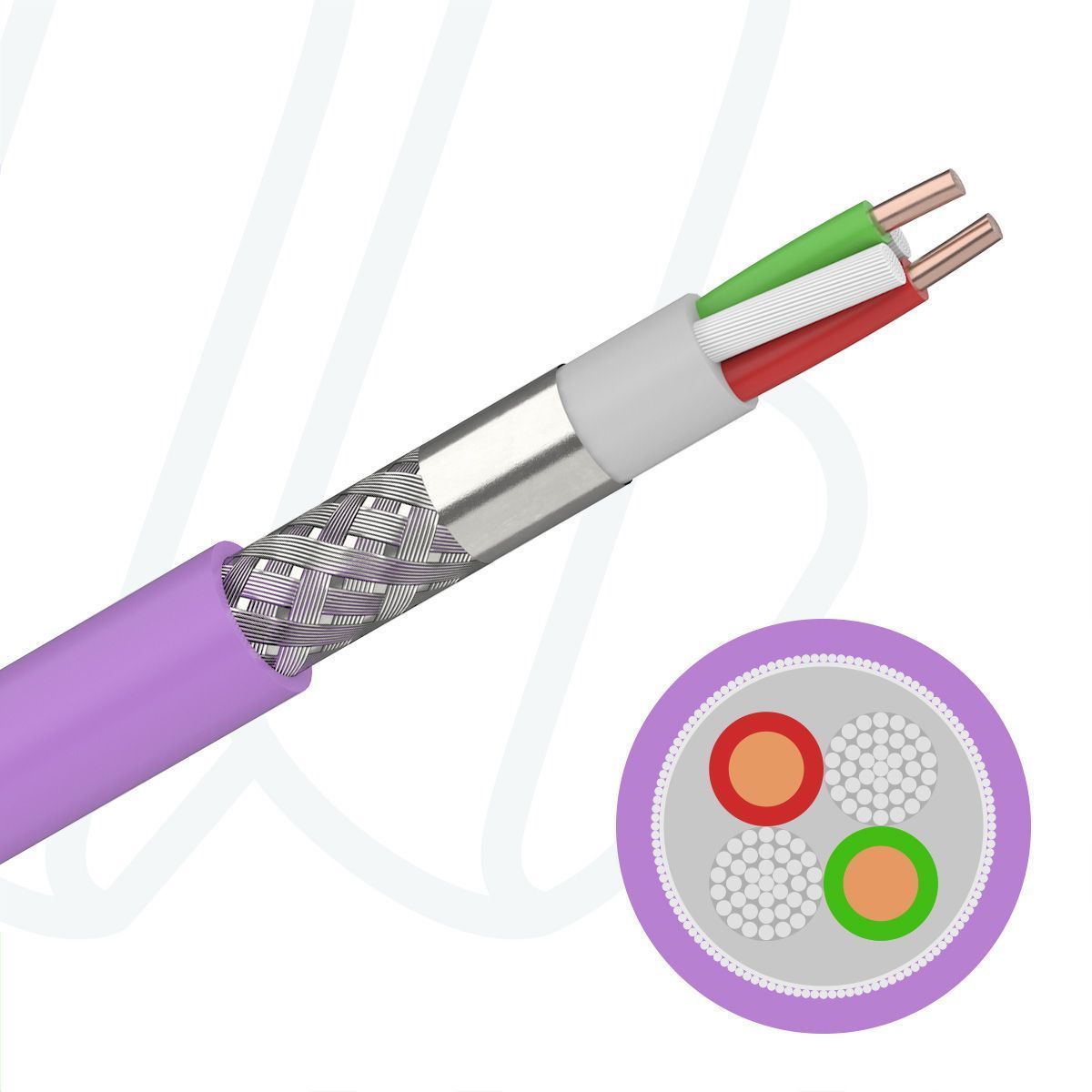

Будова:

  • провідник — мідь моножила, 0,64 мм (≈ AWG 22/1)
  • ізоляція жил — Foam-Skin PE, ідентифікація: червона/зелена
  • екранування — Al-PET фольга + луджене мідне плетіння (покриття ≈ 80–85%)
  • внутрішня оболонка — ПВХ (Ø ≈ 5,4 мм)
  • зовнішня оболонка — ПВХ, фіолетова; загальний Ø кабелю ≈ 7,7–8,0 мм

Основні технічні характеристики

  • характеристичний опір: 150 Ω (3…20 МГц)
  • затухання (макс.): 0,022 дБ/м @ 4 МГц; 0,042 дБ/м @ 16 МГц
  • ємність при 1 кГц (тип.): ≈28,5 nF/км
  • випробувальна напруга: 1,5 кВ; робоча напруга: до 100 В
  • температури (стаціонарно): −30…+70 °C
  • мін. радіус вигину (стаціонарно): 10×D
  • вогнестійкість: IEC/EN 60332-1-2
  • обмеження: не для зовнішнього застосування/УФ, води та прямої прокладки в ґрунті; не безгалогеновий (ПВХ)

Країна виробництва: Німеччина

Кабель PROFIBUS STATIC PVC FC 02YSY(ST)CY 1X2X0,64 (AWG22/1) фіолетовий

Артикул 10386250
В наявності
107.86 грн/м
Характеристики
Доступні шматки

Тут ви бачите інформацію якими довжинами (шматками) доступний цей кабель або провід у нас на складі в цей момент.

Інформація оновлюється постійно і фактичне резервування тої чи іншої кількості відбувається тільки в момент розміщення замовлення і підтвердження дати відвантаження у відповідному виставленому рахунку.

Одиниця виміру - метри.

460
Матеріал провідника  чиста мідь
Конструкція жили
Клас 1 = моножила
Кількість жил  02
Переріз жили, мм²  0.34
Матеріал ізоляції жил  вспінений матеріал PE
Ідентифікація жил  червона, зелена
Екранування  алюмінієва фольга + плетіння з лудженої мідної проволоки
Матеріал зовнішньої оболонки  ПВХ (PVC)
Пікова робоча напруга  250 В
Тестова напруга  1.5 кВ
Мін. радіус вигину (фіксовано)  10 x Ø
Використання назовні  Ні
Стійкість до УФ  Ні
Прокладка у воді  Ні
Пряма прокладка в грунті  Ні
Без галогенів  Ні
Температура нижня (фіксовано)  -30˚C
Температура верхня (фіксовано)  +70˚C
Пожежний стандарт  VDE 0482-332-1-2 / IEC 60332-1-2
Кількість пар жил  1 пара
Розмір AWG
AWG22/1
Тип кабелю  Profibus
Зовнішній діаметр, мм  7.80
Метрові мітки  Так
Код УКТЗЕД  8544499500
