Опис

Кабель типу H05SJ-K — теплостійкий монтажний провід із силіконовою ізоляцією та зовнішнім скловолоконним плетінням. Призначений для внутрішньої проводки світильників, нагрівального обладнання, електроприладів, а також для монтажу у шафах керування та розподільчих щитах. Номінальна напруга — 300/500 В; вогнестійкий за IEC 60332-1-2.

Розшифровка позначення типу:

  • H — гармонізований тип (HAR)
  • 05 — U0/U = 300/500 В
  • S — ізоляція з силіконової гуми EI2
  • J — зовнішнє скловолоконне плетіння (glass braid)
  • -K — гнучкий провідник (клас 5)

Застосування:

  • внутрішня проводка світильників та нагрівального обладнання
  • електроприлади, перемикачі, розподільчі щити та шафи керування
  • робота за підвищених температур довкілля (> +55 °C)

Переваги:

  • скловолоконне плетіння — додатковий теплозахист і стійкість до стирання
  • гнучкий луджений мідний провідник (клас 5) — зручний монтаж
  • вогнестійкість: VDE 0482-332-1-2 / IEC 60332-1-2

Будова:

  • провідник — мідь луджена, клас 5
  • ізоляція — силікон EI2
  • покрив — скловолоконне плетіння (braided glass fibres)

Основні технічні характеристики:

  • U0/U: 300/500 В; випробувальна напруга: 2 кВ
  • макс. температура провідника: +90 °C
  • допустима температура оболонки (фіксовано): −60…+180 °C
  • мін. радіус вигину (фіксовано): 6ר; одноразовий вигин: 3ר
  • стандарт: DIN EN 50525-2-41 (VDE 0285-525-2-41)

Типоряди (приклади):

  • 0,5 мм² — Rl 40,1 Ω/км; Ø ≈ 2,5 мм; Ibl 9 A
  • 0,75 мм² — Rl 26,7 Ω/км; Ø ≈ 2,7 мм; Ibl 12 A
  • 1,0 мм² — Rl 20 Ω/км; Ø ≈ 2,9 мм
  • 1,5 мм² — Rl 13,7 Ω/км; Ø ≈ 3,5 мм; Ibl 24 A
  • 2,5 мм² — Rl 8,21 Ω/км; Ø ≈ 4,2 мм; Ibl 32 A
  • 4 мм² — Rl 5,09 Ω/км; Ø ≈ 4,7 мм; Ibl 40 A

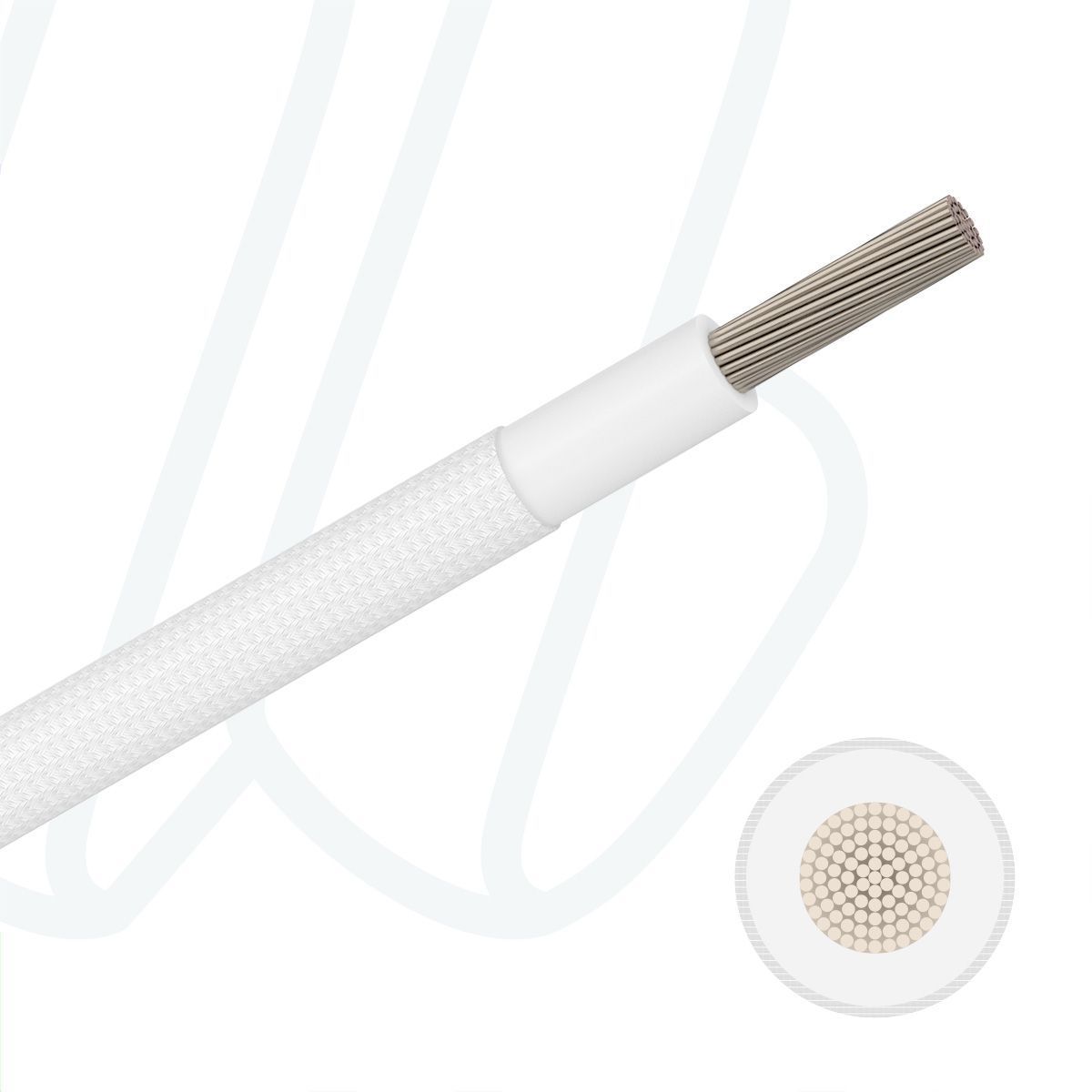

Провід H05SJ-K 1X2,5 силіконовий зі склоплетінням білий

Артикул 10010546
Немає в наявності
111.28 грн/м
Повідомити, коли з'явиться
Зайдіть на сайт щоб
додати товар в перелік очікувань
Характеристики
Матеріал провідника  луджена мідь
Конструкція жили
Клас 5 = тонкі проволоки
Кількість жил  01
Переріз жили, мм²  2.5
Матеріал ізоляції жил  силікон EI2
Ідентифікація жил  кольоровий код VDE 0293 (HD 308)
Матеріал зовнішньої оболонки  склоплетіння просочене силіконом
Номінальна напруга, U0/U  300/500 В
Тестова напруга  2 кВ
Мін. радіус вигину (фіксовано)  6 x Ø
Мін. радіус вигину (рухомо)  3 x Ø
Використання назовні  Ні
Стійкість до УФ  Ні
Прокладка у воді  Ні
Пряма прокладка в грунті  Ні
Без галогенів  Так
Макс. температура на жилі  90˚C
Температура нижня (фіксовано)  -60˚C
Температура верхня (фіксовано)  +180˚C
Пожежний стандарт  VDE 0482-332-1-2 / IEC 60332-1-2
Сила струму у повітрі (30 °C), А  32
Опір провідника, Ом/км  8
Тип кабелю  H05SJ-K
Зовнішній діаметр, мм  4.20
Метрові мітки  Ні
Додаткова інформація про продукт
