Опис

Кабель типу SUPREMINE (N)TSCGEWÖU (SB) 6/10 кВ - це кабель середньої напруги для гірничої промисловості, що використовується у відкритих і підземних шахтах, або як кабель для стаціонарних ліній розподілу електроенергії в шахтах і поряд з підйомно-транспортним обладнанням.

Розшифровка позначення типу:

  • (N) - будова кабелю відповідно до стандарту DIN VDE 0250-813
  • TS..WÖU - кабель з подвійною гумовою оболонкою
  • СGE - струмопровідна неметалева оболонка поверх ізоляційних оболонок жил
  • 3X - три фазових жили
  • +3X.../3 - Захисний провідник (заземлення), рівномірно розподілений на три частини

Застосування:

  • для використання назовні під прямим сонячним промінням
  • у конвеєрних системах та підйомно-транспортному обладнанні
  • для стаціонарних ліній розподілу електроенергії в шахтах
  • у відкритих і підземних шахтах
  • номінальна напруга 6/10 кВ
  • тестова напруга 17 кВ (АС), 42,5 кВ (DC)

Переваги:

  • Кабель має надміцну внутрішню та зовнішню оболонку
  • Стійкий до мастил відповідно до EN 60811-404
  • Стійкий до впливу озону
  • Максимальна температура на жилі +90˚C
  • Максимальна температура на жилі при короткому замиканні +250˚C
  • Дозволена зовнішня температура фіксовано: -40˚C до +80˚C
  • Дозволена зовнішня температура рухомо: -25˚C до +80˚C
  • Радіус вигину фіксовано: 6 x Ø
  • Радіус вигину рухомо: 15 x Ø
  • Не розповсюджує вогонь відповідно до VDE 0482-332-1-2 / 1EC 60332-1-2

Будова:

  • Жили з найтонших мідних луджених дротів, 5-го класу гнучкості
  • Напівпровідниковий шар над фазовими жилами та жилами заземлення
  • Ізоляція фазових жил з гуми типу 3GI3 (згідно DIN VDE 0207-20), жили заземлення не ізольовані
  • Напівпровідниковий шар над ізоляцією фазових жил
  • Усі фазові жили прокладені в контакті одна з одною та між ними прокладені жили заземлення
  • Зовнішня оболонка надміцна з гуми типу 5GM5 (згідно DIN VDE 0207-21), колір червоний

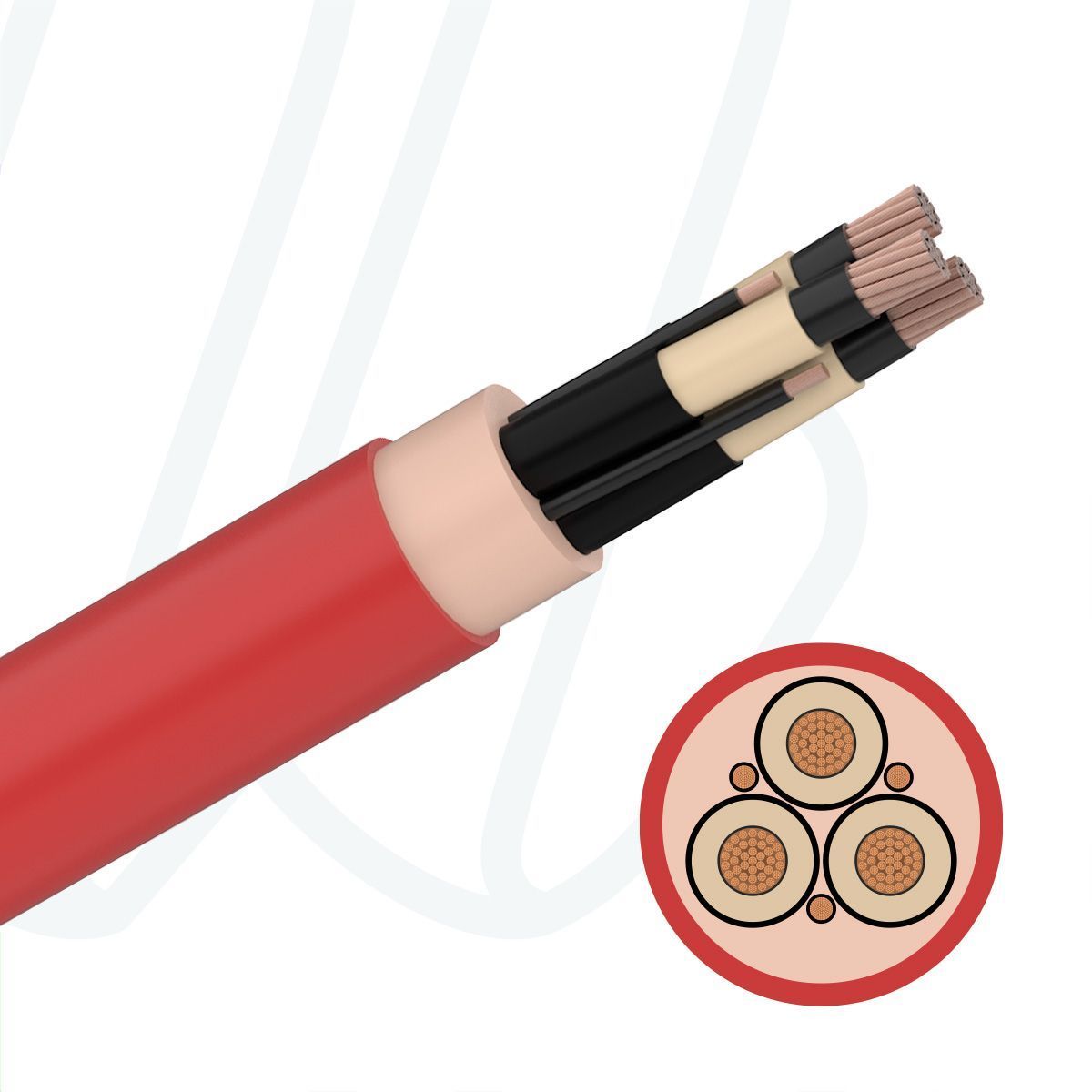

Кабель SUPREMINE (N)TSCGEWOEU [SB] 03X120+03X70/3 6/10 кВ червоний

Артикул 052861
Немає в наявності
10 299.88 грн/м
Повідомити, коли з'явиться
Зайдіть на сайт щоб
додати товар в перелік очікувань
Характеристики
Матеріал провідника  чиста мідь
Конструкція жили
Клас 5 = тонкі проволоки
Кількість жил  03+3
Переріз жили, мм²  120
Матеріал ізоляції жил  гума (EPR) 3GI3
Матеріал зовнішньої оболонки  гума (CR) 5GM5
Номінальна напруга, U0/U  6/10 кВ
Мін. радіус вигину (фіксовано)  6 x Ø
Використання назовні  Так
Стійкість до УФ  Так
Прокладка у воді  Ні
Пряма прокладка в грунті  Ні
Без галогенів  Ні
Стійкість до мастил  EN 60811-404
Макс. температура на жилі  90˚C
Температура нижня (рухомо)  -25˚C
Температура верхня (рухомо)  +80˚C
Температура нижня (фіксовано)  -40˚C
Температура верхня (фіксовано)  +80˚C
Пожежний стандарт  VDE 0482-332-1-2 / IEC 60332-1-2
Контроль електричного поля  внутрішній і зовнішній напівпровідниковий гумовий шар
Сила струму у повітрі (30 °C), А  352
Зовнішній діаметр, мм  61.60
Метрові мітки  Ні
Код УКТЗЕД  8544601000
