Опис

Кабель NA2XS(FL)2Y 1×185/25 12/20 кВ IEC — одножильний силовий кабель середньої напруги з алюмінієвим секторним провідником, ізоляцією зі зшитого поліетилену (XLPE), мідним дротовим екраном та зовнішньою оболонкою з поліетилену (PE). Призначений для передачі та розподілу електроенергії в мережах 12/20 кВ, зокрема для стаціонарної прокладки в ґрунті та зовнішніх енергетичних установках.

Розшифровка позначення типу

  • N — кабель за стандартами IEC / VDE
  • A — алюмінієвий провідник
  • 2X — ізоляція жил зі зшитого поліетилену (XLPE)
  • S — екран з мідних дротів
  • (FL) — водоблокуючі елементи (стрічки + порошок) для поздовжнього захисту від вологи
  • 2Y — зовнішня оболонка з поліетилену (PE)
  • 12/20 кВ — номінальна напруга
  • IEC — відповідність міжнародним стандартам IEC

Застосування

  • кабельні лінії середньої напруги 12/20 кВ
  • розподільчі та магістральні енергетичні мережі
  • трансформаторні підстанції, РУ, КРУ
  • прокладка безпосередньо в ґрунті
  • зовнішні стаціонарні установки

Переваги

  • Подвійне водоблокування (FL) — ефективний захист від проникнення та поширення вологи
  • XLPE-ізоляція — висока електрична міцність і стабільність параметрів
  • Алюмінієвий секторний провідник (RK) — оптимальне заповнення та зменшений діаметр кабелю
  • PE-оболонка — висока стійкість до вологи, УФ та ґрунтових впливів
  • Відповідність IEC — можливість використання в міжнародних проєктах

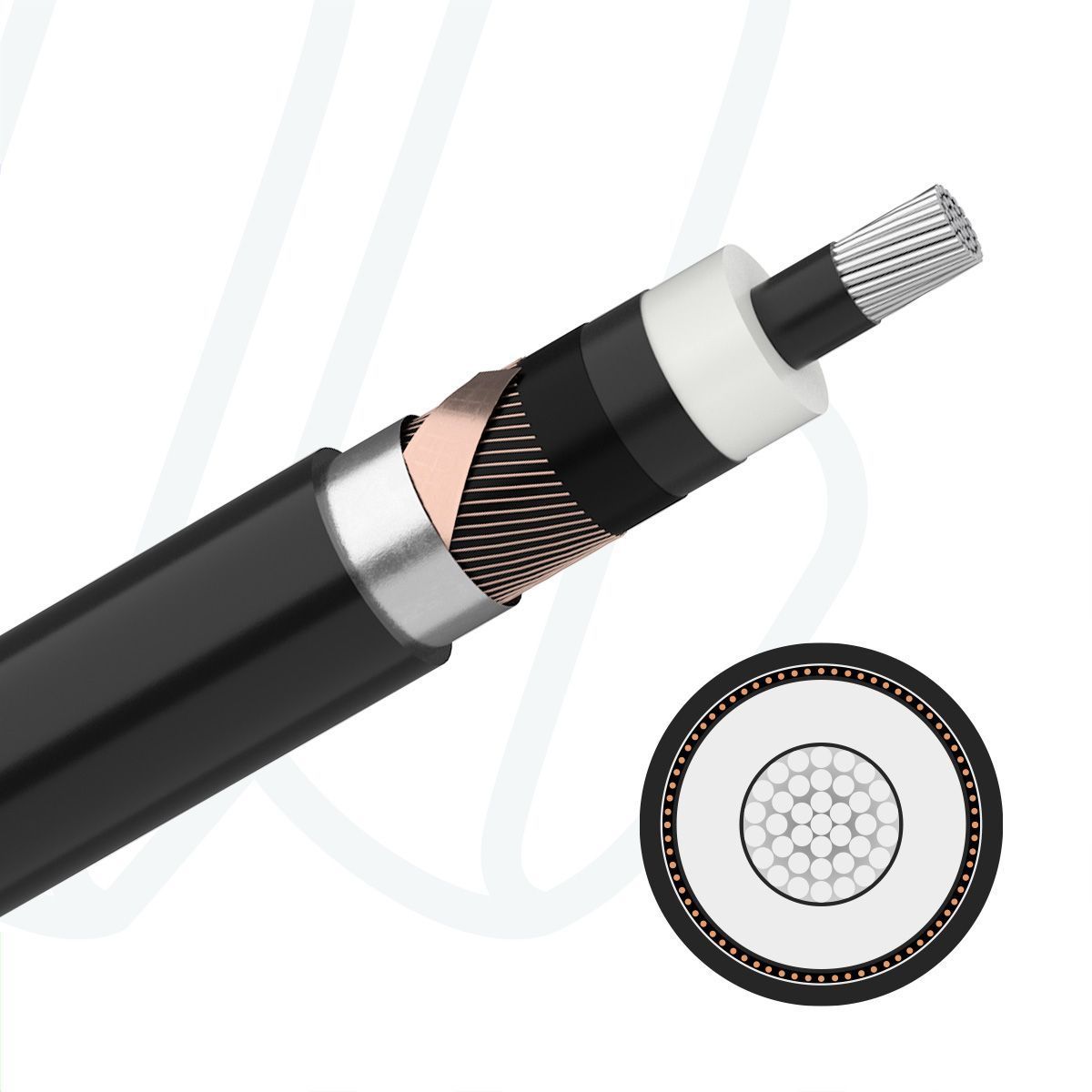

Будова

  • провідник — алюмінієвий
  • внутрішній напівпровідниковий екран провідника
  • ізоляція — зшитий поліетилен (XLPE)
  • зовнішній напівпровідниковий екран ізоляції
  • екран — мідні дроти (перетин відповідно до IEC)
  • водоблокуючі елементи — стрічки та порошок (FL)
  • зовнішня оболонка — поліетилен (PE), чорного кольору

Основні технічні характеристики

  • номінальна напруга: U0/U = 12/20 кВ
  • максимальна напруга мережі: 24 кВ
  • температура провідника при тривалій роботі: до +90 °C
  • температура при короткому замиканні (1 с): до +250 °C
  • мінімальний радіус вигину (стаціонарно): 12×D
  • придатність для прокладки в ґрунті: так
  • стійкість до УФ-випромінення: так

Виробник: NEXANS
Країна виробництва: Польща

Силовий кабель NA2XS(FL)2Y 1x185/25 12/20 кВ IEC чорний

Артикул NPL0001
Немає в наявності
1 565.61 грн/м
Повідомити, коли з'явиться
Зайдіть на сайт щоб
додати товар в перелік очікувань
Характеристики
Матеріал провідника  алюміній
Конструкція жили
Клас 2 = декілька проволок (7)
Кількість жил  01
Переріз жили, мм²  185
Переріз екрану, мм²  25
Матеріал ізоляції жил  XLPE (Зшитий поліетилен)
Ідентифікація жил  кольоровий код
Екранування  мідні дроти + зустрічна спіраль
Матеріал зовнішньої оболонки  поліетилен MDPE
Номінальна напруга, U0/U  12/20 кВ
Використання назовні  Так
Стійкість до УФ  Так
Прокладка у воді  Ні
Пряма прокладка в грунті  Ні
Без галогенів  Ні
Тип кабелю  NA2XS(FL)2Y
Метрові мітки  Ні
