Опис

Кабель NA2XS(F)2Y 18/30 кВ — одножильний силовий кабель середньої напруги з алюмінієвим провідником, ізоляцією зі зшитого поліетилену (XLPE), мідним дротовим екраном та зовнішньою оболонкою з поліетилену (PE). Призначений для передачі та розподілу електроенергії в мережах 18/30 кВ на енергетичних, промислових та інфраструктурних об’єктах. Оптимальний для стаціонарної прокладки в ґрунті, кабельних каналах, трубах та на відкритому повітрі.

Розшифровка позначення типу

  • N — виготовлення відповідно до стандартів DIN/VDE
  • A — алюмінієвий провідник
  • 2X — ізоляція жил зі зшитого поліетилену (XLPE)
  • S — екран з мідних дротів
  • (F) — водоблокуючий елемент (стрічка)
  • 2Y — зовнішня оболонка з поліетилену (PE)

Застосування

  • кабельні лінії середньої напруги 18/30 кВ
  • енергетичні та розподільчі мережі
  • підстанції, розподільчі пристрої, трансформаторні вузли
  • прокладка в ґрунті, трубах, кабельних каналах
  • зовнішні стаціонарні установки

Переваги

  • XLPE-ізоляція — висока електрична міцність та стабільність параметрів
  • Алюмінієвий провідник — зменшена маса та економічна ефективність
  • Мідний екран — ефективне відведення струмів замикання на землю
  • PE-оболонка — висока стійкість до вологи, УФ-випромінення та ґрунтових впливів
  • Водоблокування (F) — запобігання поширенню вологи вздовж кабелю

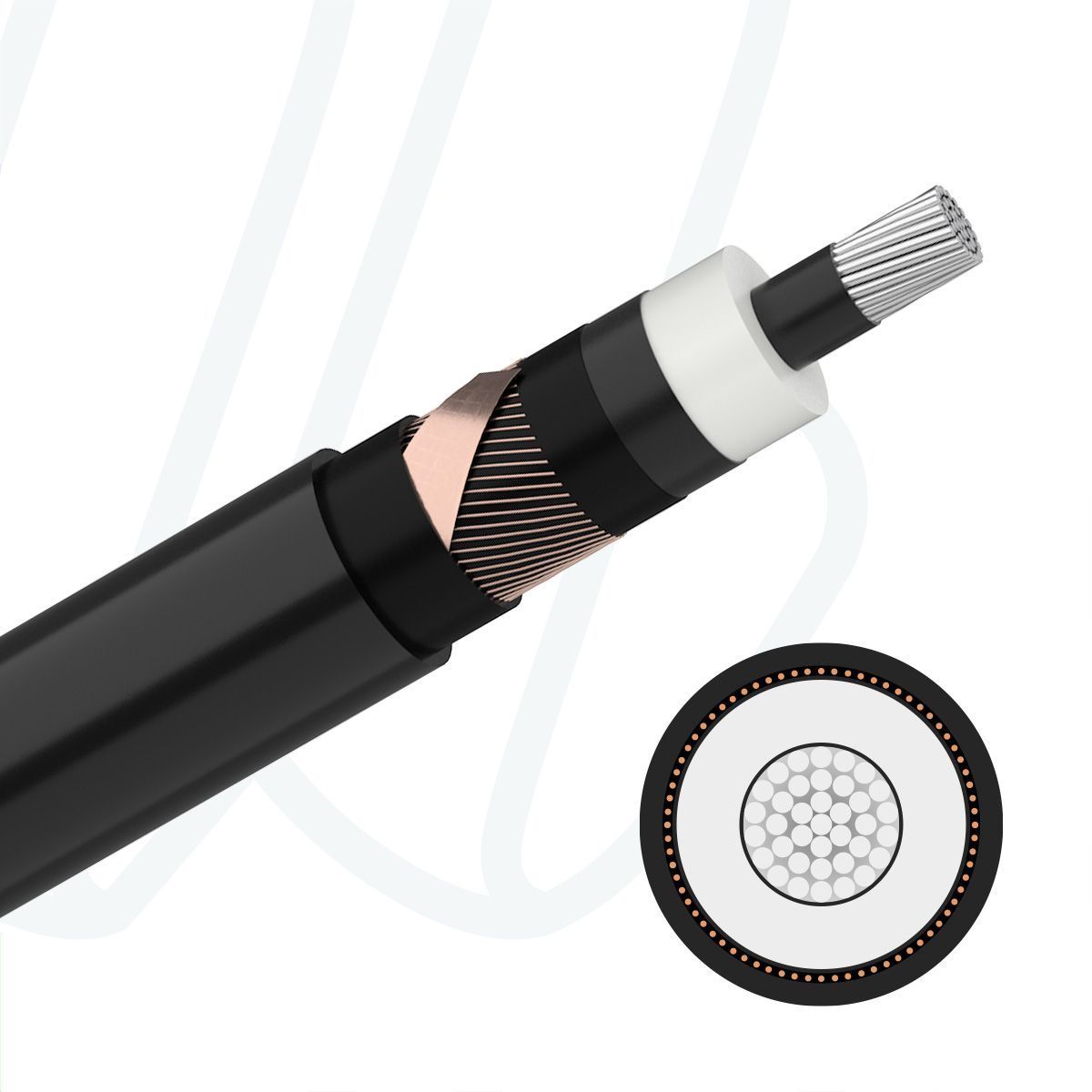

Будова

  • провідник — алюмінієвий, моножила (перетин залежить від виконання)
  • внутрішній напівпровідниковий екран провідника
  • ізоляція — зшитий поліетилен (XLPE)
  • зовнішній напівпровідниковий екран ізоляції
  • екран — мідні дроти (перетин відповідно до конструкції)
  • водоблокуючий шар — стрічка
  • зовнішня оболонка — поліетилен (PE), чорного кольору

Основні технічні характеристики

  • номінальна напруга: U0/U = 18/30 кВ
  • максимальна напруга мережі: 36 кВ
  • температура провідника при тривалій роботі: до +90 °C
  • температура при короткому замиканні (1 с): до +250 °C
  • мінімальний радіус вигину (стаціонарно): 12×D
  • придатність для прокладки в ґрунті: так
  • стійкість до УФ-випромінення: так

Призначення: стаціонарні кабельні лінії середньої напруги 18/30 кВ для енергетичних і промислових мереж.

Кабель NA2XS(F)2Y 1X95/16 18/30 кВ чорний

Артикул 20011207
Немає в наявності
1 335.90 грн/м
Повідомити, коли з'явиться
Зайдіть на сайт щоб
додати товар в перелік очікувань
Характеристики
Матеріал провідника  алюміній
Форма провідника
RMv
Конструкція жили
Клас 2 = декілька проволок (7)
Кількість жил  01
Переріз жили, мм²  95
Переріз екрану, мм²  16
Матеріал ізоляції жил  XLPE DIX8
Товщина стінки ізоляції, мм  8.00
Екранування  мідні дроти + зустрічна спіраль
Матеріал зовнішньої оболонки  поліетилен PE DMP2
Номінальна напруга, U0/U  18/30 кВ
Мін. радіус вигину (фіксовано)  15 x Ø
Використання назовні  Так
Стійкість до УФ  Так
Прокладка у воді  Так
Пряма прокладка в грунті  Так
Без галогенів  Так
Макс. температура на жилі  90˚C
Температура нижня (рухомо)  -20˚C
Температура верхня (рухомо)  +70˚C
Температура верхня (фіксовано)  +70˚C
Температура нижня для монтажу  -20˚C
Вогнестійкий  ні
Контроль електричного поля  внутрішній і зовнішній напівпровідниковий шар (потрійна екструзія)
Сила струму в землі (20 °C), А  174
Сила струму у повітрі (30 °C), А  187
Струм короткого замикання (1 с), кА  5
Опір провідника, Ом/км  1
Тип кабелю  NA2XS(F)2Y
Товщина стінки оболонки, мм  2.10
Зовнішній діаметр, мм  37.00
Міцність на розрив (під час встановлення)  1500
Метрові мітки  Ні
