Опис

Кабель NA2XS(F)2Y 6/10 кВ — одножильний силовий кабель середньої напруги з алюмінієвим провідником, ізоляцією з зшитого поліетилену (XLPE), мідним екраном та зовнішньою оболонкою з поліетилену (PE). Призначений для передачі та розподілу електроенергії в мережах середньої напруги 6/10 кВ на енергетичних, промислових та інфраструктурних об’єктах. Придатний для стаціонарної прокладки в ґрунті, кабельних каналах, трубах та на відкритому повітрі.

Розшифровка позначення типу

  • N — кабель за стандартами DIN/VDE
  • A — алюмінієвий провідник
  • 2X — ізоляція жил зі зшитого поліетилену (XLPE)
  • S — екран з мідних дротів
  • (F) — водоблокуючий елемент (стрічка)
  • 2Y — зовнішня оболонка з поліетилену (PE)

Застосування

  • кабельні лінії середньої напруги 6/10 кВ
  • розподільчі та енергетичні мережі
  • промислові підприємства, трансформаторні підстанції
  • прокладка в ґрунті, трубах, кабельних каналах
  • зовнішні стаціонарні установки

Переваги

  • XLPE-ізоляція — висока електрична міцність та термостійкість
  • Алюмінієвий провідник — менша вага та оптимальна вартість
  • Мідний екран — ефективний захист та відведення струмів замикання на землю
  • PE-оболонка — стійкість до вологи, УФ-випромінення та ґрунтових впливів
  • Водоблокування — захист від поширення вологи вздовж кабелю

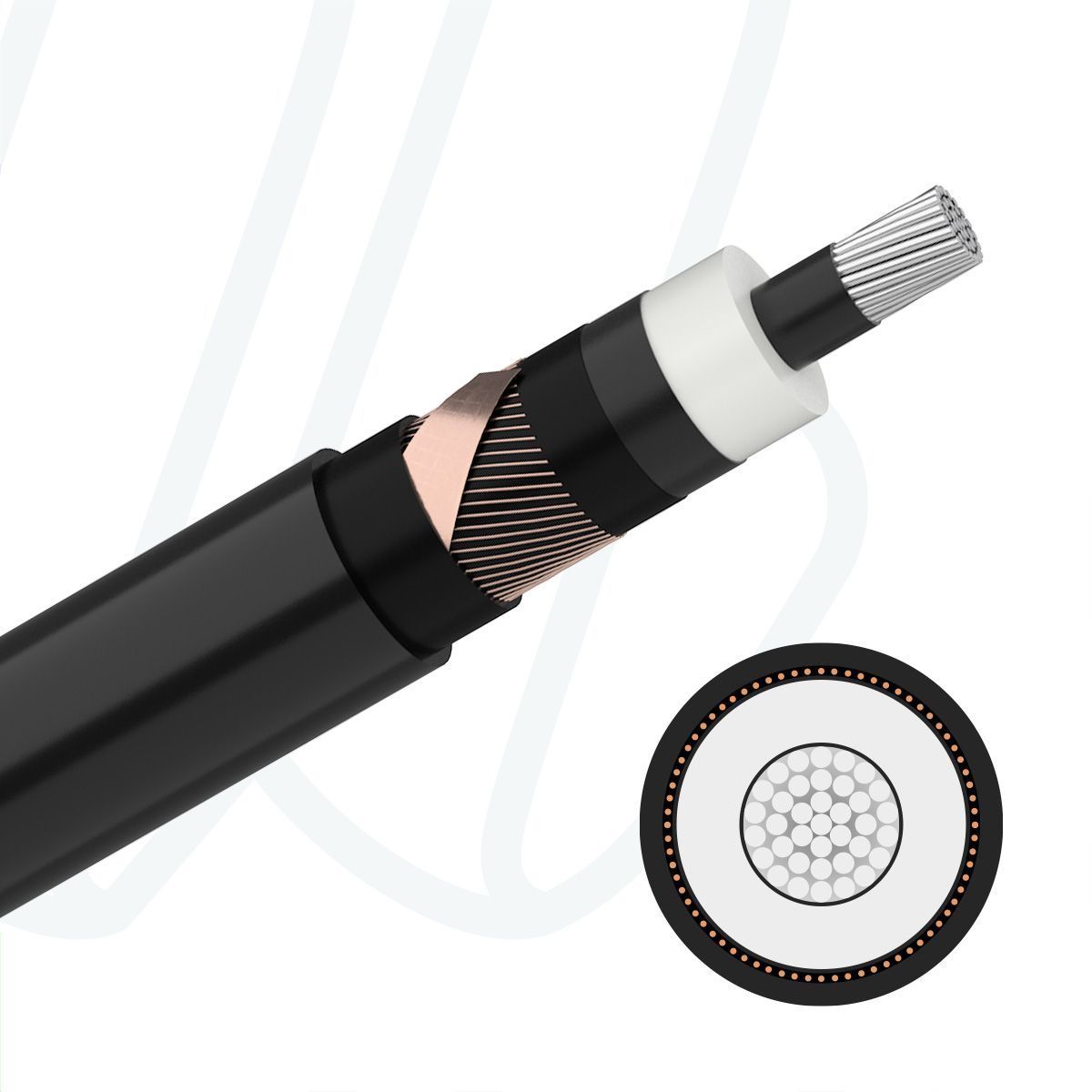

Будова

  • провідник — алюмінієвий
  • внутрішній напівпровідниковий екран провідника
  • ізоляція — зшитий поліетилен (XLPE)
  • зовнішній напівпровідниковий екран ізоляції
  • екран — мідні дроти (перетин залежить від конструкції)
  • водоблокуючий шар — стрічка (F)
  • зовнішня оболонка — поліетилен (PE), чорного кольору

Основні технічні характеристики

  • номінальна напруга: U0/U = 6/10 кВ
  • максимальна робоча напруга мережі: 12 кВ
  • температура провідника при тривалій роботі: до +90 °C
  • температура при короткому замиканні (1 с): до +250 °C
  • мінімальний радіус вигину (стаціонарно): 12×D
  • придатність для прокладки в ґрунті: так
  • стійкість до УФ-випромінювання: так

Призначення: стаціонарні кабельні лінії середньої напруги 6/10 кВ у промислових та енергетичних мережах.

Кабель NA2XS(F)2Y 1X300/10 6/10 кВ чорний

Артикул 20011012
Немає в наявності
1 608.62 грн/м
Повідомити, коли з'явиться
Зайдіть на сайт щоб
додати товар в перелік очікувань
Характеристики
Матеріал провідника  алюміній
Форма провідника
RMv
Конструкція жили
Клас 2 = декілька проволок (7)
Кількість жил  01
Переріз жили, мм²  300
Діаметр жили, мм  30.40
Переріз екрану, мм²  25
Матеріал ізоляції жил  XLPE DIX8
Ідентифікація жил  кольоровий код
Товщина стінки ізоляції, мм  3.40
Екранування  мідні дроти + зустрічна спіраль
Матеріал зовнішньої оболонки  поліетилен PE DMP2
Номінальна напруга, U0/U  6/10 кВ
Мін. радіус вигину (фіксовано)  15 x Ø
Використання назовні  Так
Стійкість до УФ  Так
Прокладка у воді  Так
Пряма прокладка в грунті  Так
Без галогенів  Так
Макс. температура на жилі  90˚C
Температура нижня (рухомо)  -20˚C
Температура верхня (рухомо)  +70˚C
Температура нижня (фіксовано)  -20˚C
Температура верхня (фіксовано)  +70˚C
Температура нижня для монтажу  -20˚C
Вогнестійкий  ні
Контроль електричного поля  внутрішній і зовнішній напівпровідниковий шар (потрійна екструзія)
Сила струму в землі (20 °C), А  466
Сила струму у повітрі (30 °C), А  568
Струм короткого замикання (1 с), кА  28
Тип кабелю  NA2XS(F)2Y
Товщина стінки оболонки, мм  2.10
Зовнішній діаметр, мм  37.00
Міцність на розрив (під час встановлення)  9000
Метрові мітки  Ні
