Кабель N2XS(F)2Y 12/20 кВ — це високовольтний одножильний силовий кабель з мідним провідником, ізоляцією зі зшитого поліетилену (XLPE) та посиленим вологозахистом. Завдяки системі поздовжнього водоблокування (F) та міцній поліетиленовій оболонці (2Y), цей кабель є ідеальним рішенням для підземної прокладки в умовах, де можливий тривалий контакт з водою або висока вологість ґрунту.
Розшифровка позначення типу
- N — виготовлено згідно з німецьким стандартом VDE (Verband der Elektrotechnik)
- 2X — ізоляція зі зшитого поліетилену (XLPE)
- S — мідний дротовий екран
- (F) — поздовжній захист від проникнення вологи (водоблокуюча стрічка)
- 2Y — зовнішня оболонка з поліетилену (PE)
- 12/20 кВ — номінальна напруга (U0/U)
Застосування
- Розподільчі мережі середньої напруги 12/20 кВ
- Електропостачання промислових об'єктів та міської інфраструктури
- Прокладка безпосередньо в ґрунті (зокрема в складних гідрологічних умовах)
- Внутрішні та зовнішні установки, кабельні канали та лотки
- З’єднання трансформаторних підстанцій з магістральними лініями
Переваги
- Герметичність (F): Водоблокуючий шар запобігає поширенню корозії вздовж кабелю при випадковому пошкодженні зовнішньої оболонки.
- Стійкість до агресивного середовища: PE-оболонка забезпечує чудовий захист від вологи, лугів, кислот та УФ-випромінювання.
- Термічна стабільність: XLPE-ізоляція дозволяє витримувати високі температури нагріву жил (до +90°C у робочому режимі).
- Висока механічна міцність: Поліетиленова оболонка значно стійкіша до розривів та подряпин порівняно з ПВХ (PVC).
- Довговічність: Розрахунковий термін експлуатації становить понад 30 років.

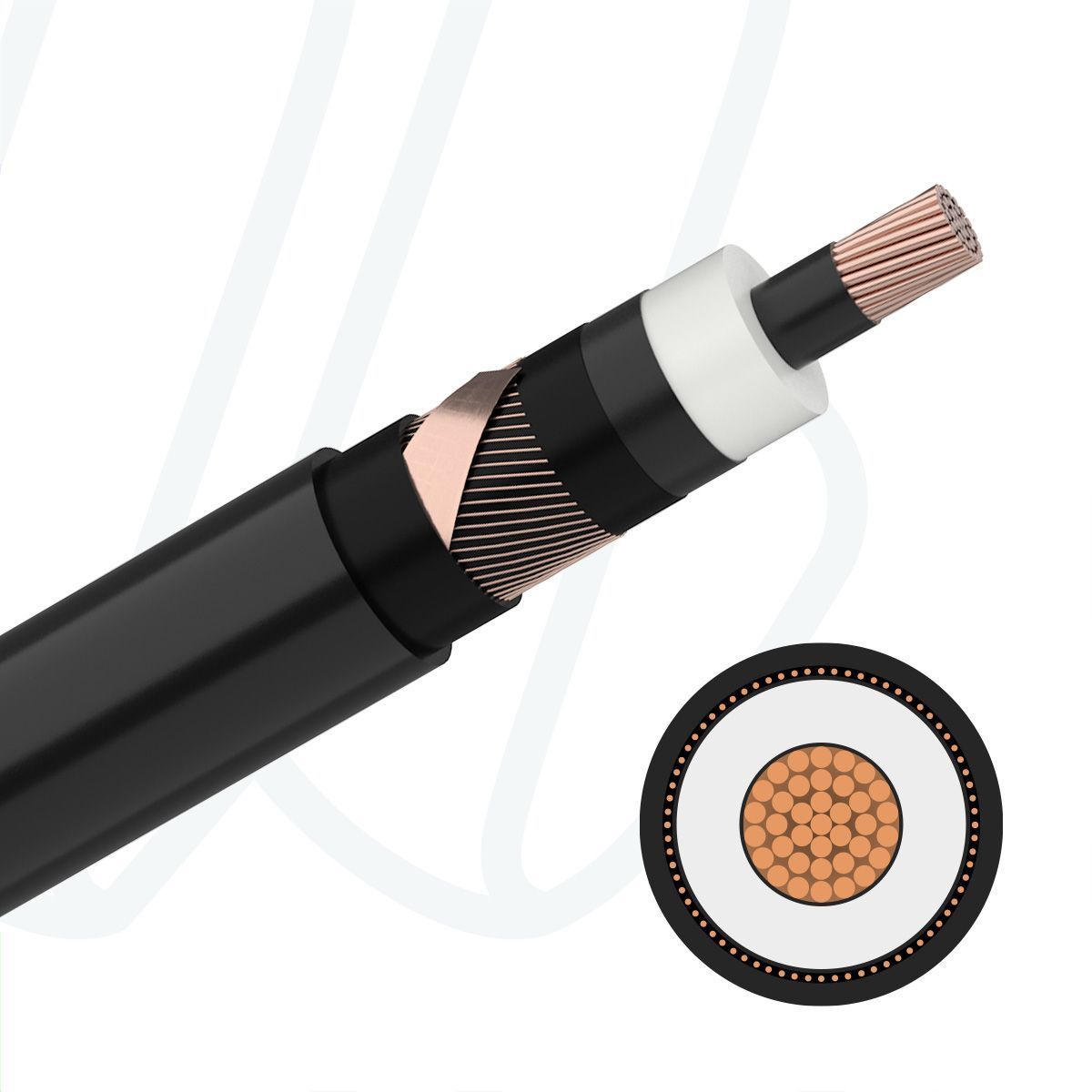

Будова
- Провідник: багатодротова мідна жила (клас 2 згідно з IEC 60228)
- Екран провідника: напівпровідниковий шар
- Ізоляція: зшитий поліетилен (XLPE)
- Екран ізоляції: напівпровідниковий шар
- Водоблокування: напівпровідникова водоблокуюча стрічка
- Металевий екран: мідні дроти зі спіральною мідною стрічкою
- Розділовий шар: неткана водоблокуюча стрічка
- Оболонка: поліетилен (PE) чорного кольору
Основні технічні характеристики
- Номінальна напруга: 12/20 кВ
- Максимальна напруга мережі: 24 кВ
- Робоча температура жили: +90°C
- Температура короткого замикання (макс. 5 сек): +250°C
- Мінімальна температура прокладки: -20°C
- Мінімальний радіус вигину: 15×D (де D — зовнішній діаметр кабелю)
- Стійкість до ультрафіолету: Так
