Опис

Кабель N2XS(F)2Y 12/20 кВ — це високовольтний одножильний силовий кабель з мідним провідником, ізоляцією зі зшитого поліетилену (XLPE) та посиленим вологозахистом. Завдяки системі поздовжнього водоблокування (F) та міцній поліетиленовій оболонці (2Y), цей кабель є ідеальним рішенням для підземної прокладки в умовах, де можливий тривалий контакт з водою або висока вологість ґрунту.

Розшифровка позначення типу

  • N — виготовлено згідно з німецьким стандартом VDE (Verband der Elektrotechnik)
  • 2X — ізоляція зі зшитого поліетилену (XLPE)
  • S — мідний дротовий екран
  • (F) — поздовжній захист від проникнення вологи (водоблокуюча стрічка)
  • 2Y — зовнішня оболонка з поліетилену (PE)
  • 12/20 кВ — номінальна напруга (U0/U)

Застосування

  • Розподільчі мережі середньої напруги 12/20 кВ
  • Електропостачання промислових об'єктів та міської інфраструктури
  • Прокладка безпосередньо в ґрунті (зокрема в складних гідрологічних умовах)
  • Внутрішні та зовнішні установки, кабельні канали та лотки
  • З’єднання трансформаторних підстанцій з магістральними лініями

Переваги

  • Герметичність (F): Водоблокуючий шар запобігає поширенню корозії вздовж кабелю при випадковому пошкодженні зовнішньої оболонки.
  • Стійкість до агресивного середовища: PE-оболонка забезпечує чудовий захист від вологи, лугів, кислот та УФ-випромінювання.
  • Термічна стабільність: XLPE-ізоляція дозволяє витримувати високі температури нагріву жил (до +90°C у робочому режимі).
  • Висока механічна міцність: Поліетиленова оболонка значно стійкіша до розривів та подряпин порівняно з ПВХ (PVC).
  • Довговічність: Розрахунковий термін експлуатації становить понад 30 років.

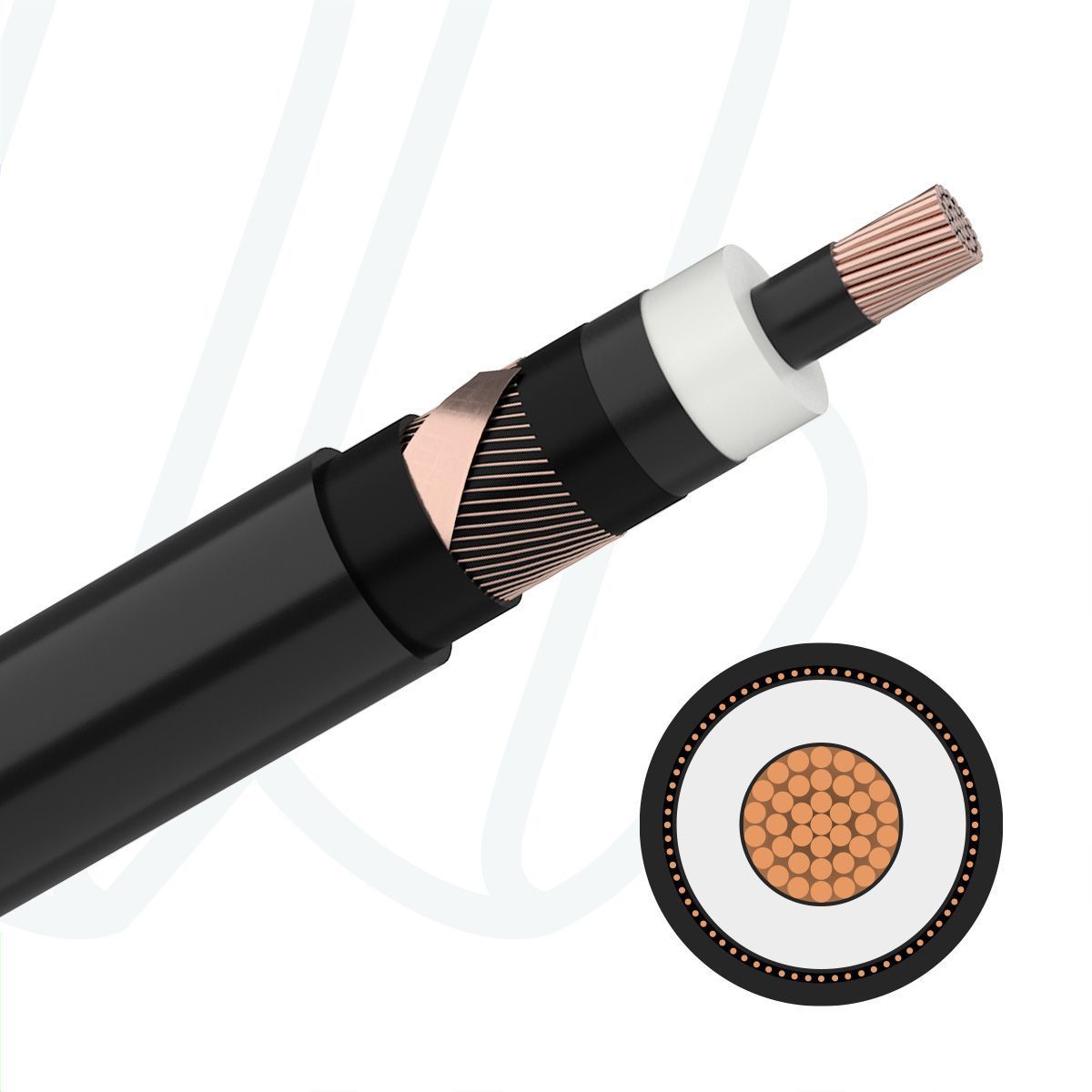

Будова

  • Провідник: багатодротова мідна жила (клас 2 згідно з IEC 60228)
  • Екран провідника: напівпровідниковий шар
  • Ізоляція: зшитий поліетилен (XLPE)
  • Екран ізоляції: напівпровідниковий шар
  • Водоблокування: напівпровідникова водоблокуюча стрічка
  • Металевий екран: мідні дроти зі спіральною мідною стрічкою
  • Розділовий шар: неткана водоблокуюча стрічка
  • Оболонка: поліетилен (PE) чорного кольору

Основні технічні характеристики

  • Номінальна напруга: 12/20 кВ
  • Максимальна напруга мережі: 24 кВ
  • Робоча температура жили: +90°C
  • Температура короткого замикання (макс. 5 сек): +250°C
  • Мінімальна температура прокладки: -20°C
  • Мінімальний радіус вигину: 15×D (де D — зовнішній діаметр кабелю)
  • Стійкість до ультрафіолету: Так

Кабель N2XS(F)2Y 1X400/35 12/20 кВ чорний

Артикул 011495
Немає в наявності
8 563.46 грн/м
Повідомити, коли з'явиться
Зайдіть на сайт щоб
додати товар в перелік очікувань
Характеристики
Матеріал провідника  чиста мідь
Конструкція жили
Клас 2 = декілька проволок (7)
Кількість жил  01
Переріз жили, мм²  400
Діаметр жили, мм  37.80
Переріз екрану, мм²  35
Матеріал ізоляції жил  XLPE DIX8
Товщина стінки ізоляції, мм  5.50
Екранування  мідні дроти + зустрічна спіраль
Матеріал зовнішньої оболонки  поліетилен PE DMP2
Номінальна напруга, U0/U  12/20 кВ
Мін. радіус вигину (фіксовано)  15 x Ø
Використання назовні  Так
Стійкість до УФ  Так
Прокладка у воді  Так
Пряма прокладка в грунті  Так
Без галогенів  Ні
Макс. температура на жилі  90˚C
Температура нижня (фіксовано)  -20˚C
Температура верхня (фіксовано)  +70˚C
Вогнестійкий  ні
Контроль електричного поля  внутрішній і зовнішній напівпровідниковий шар (потрійна екструзія)
Сила струму в землі (20 °C), А  671
Сила струму у повітрі (30 °C), А  829
Струм короткого замикання (1 с), кА  57
Тип кабелю  N2XS(F)2Y
Товщина стінки оболонки, мм  2.10
Зовнішній діаметр, мм  45.00
Міцність на розрив (під час встановлення)  20000
Метрові мітки  Ні
Код УКТЗЕД  8544601000
