Опис

Кабель N2XS(F)2Y 18/30 кВ — це потужний одножильний силовий кабель, розроблений для експлуатації в мережах високої напруги. Він оснащений мідним багатодротовим провідником, товстостінною ізоляцією зі зшитого поліетилену (XLPE) та спеціальним водоблокуючим шаром (F). Завдяки зовнішній оболонці з поліетилену (PE), кабель має підвищену стійкість до механічних навантажень та хімічного впливу ґрунтів, що робить його незамінним для магістральних ліній.

Розшифровка позначення типу

  • N — виготовлено за німецьким стандартом VDE
  • 2X — ізоляція зі зшитого поліетилену (XLPE)
  • S — екран з мідних дротів
  • (F) — поздовжній захист від води (водоблокуюча стрічка під екраном)
  • 2Y — посилена зовнішня оболонка з поліетилену (PE)
  • 18/30 кВ — номінальна робоча напруга (U0/U)

Застосування

  • Магістральні кабельні лінії високої напруги 18/30 кВ.
  • Підключення потужних вітрогенераторів та сонячних електростанцій до загальної мережі.
  • Енергозабезпечення великих промислових підприємств та міських районів.
  • Прокладка в складних умовах: у вологих ґрунтах, кабельних каналах та відкритих траншеях.
  • Використання в місцях, де потрібна висока механічна стійкість оболонки під час монтажу.

Переваги

  • Посилений вологозахист (F): Спеціальна стрічка набрякає при контакті з вологою, локалізуючи пошкодження та запобігаючи корозії екрана.
  • Ефективна діелектрична міцність: XLPE-ізоляція забезпечує мінімальні втрати енергії та стабільність при високих навантаженнях.
  • Наднадійна оболонка: Поліетилен (PE) значно перевершує ПВХ за стійкістю до стирання, проколів та впливу низьких температур.
  • Висока пропускна здатність: Допускається тривала робота жили при температурі +90°C.
  • Довговічність: Оптимальна конструкція забезпечує термін служби понад 30-40 років.

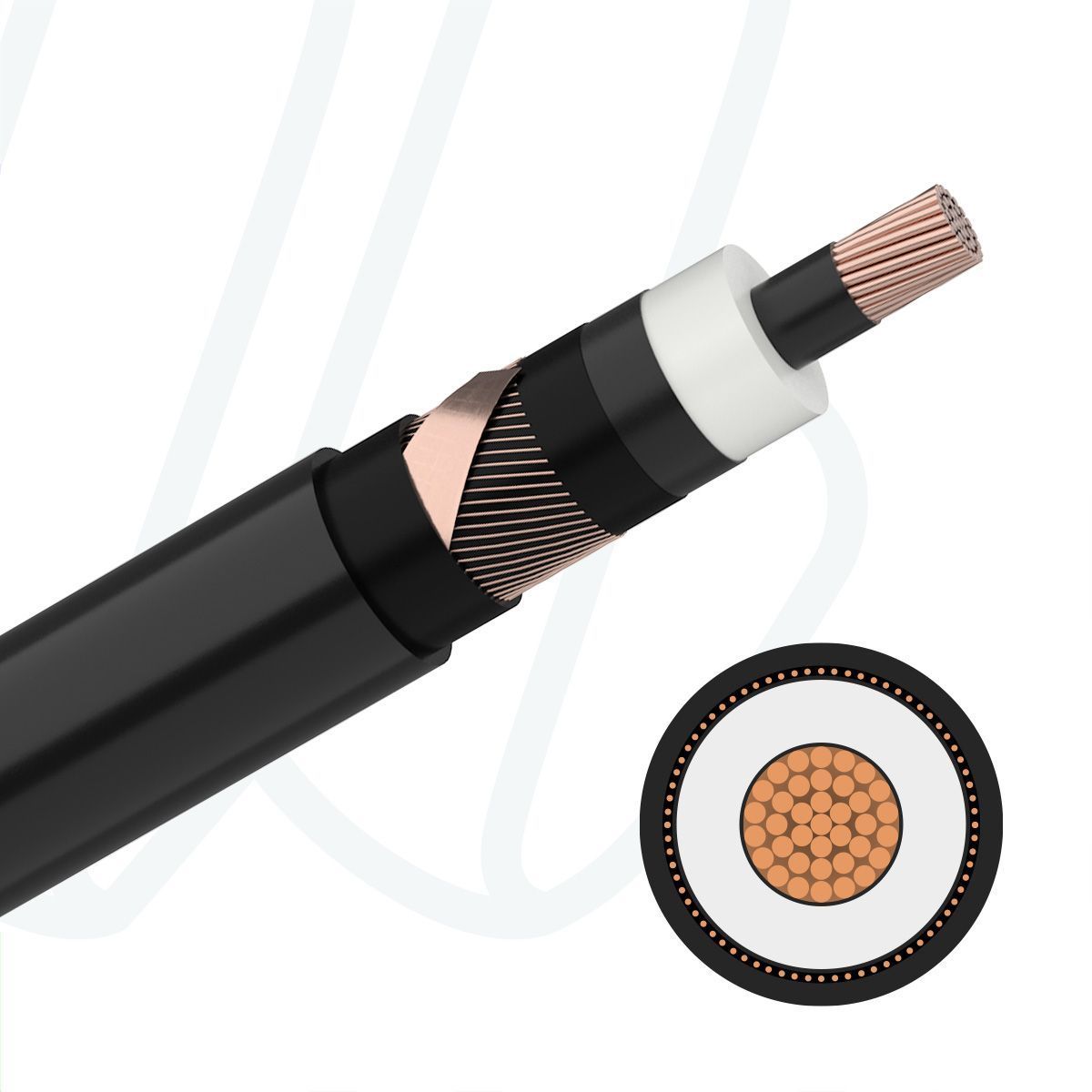

Будова

  • Провідник: кругла багатодротова мідна жила (клас 2)
  • Внутрішній екран: напівпровідниковий полімер
  • Ізоляція: зшитий поліетилен (XLPE)
  • Зовнішній екран ізоляції: напівпровідниковий шар (фіксований)
  • Водоблокуючий шар: струмопровідна стрічка, що розширюється при контакті з водою
  • Металевий екран: мідні дроти та мідна стрічка (спіральна намотка)
  • Оболонка: світлостабілізований поліетилен (PE), чорного кольору

Основні технічні характеристики

  • Номінальна напруга: 18/30 кВ
  • Максимальна робоча напруга: 36 кВ
  • Випробувальна напруга: 63 кВ
  • Максимальна температура нагріву жили: +90°C (в аварійному режимі до +130°C)
  • Температура при КЗ: +250°C
  • Мінімальна температура прокладки: -20°C
  • Мінімальний радіус вигину: 15 x діаметр кабелю

Кабель N2XS(F)2Y 01X300/25 18/30 кВ чорний

Артикул 011523
Немає в наявності
7 372.79 грн/м
Повідомити, коли з'явиться
Зайдіть на сайт щоб
додати товар в перелік очікувань
Характеристики
Матеріал провідника  чиста мідь
Конструкція жили
Клас 2 = декілька проволок (7)
Кількість жил  01
Переріз жили, мм²  300
Діаметр жили, мм  39.60
Переріз екрану, мм²  25
Матеріал ізоляції жил  XLPE DIX8
Товщина стінки ізоляції, мм  8.00
Екранування  мідні дроти + зустрічна спіраль
Матеріал зовнішньої оболонки  поліетилен PE DMP2
Номінальна напруга, U0/U  18/30 кВ
Мін. радіус вигину (фіксовано)  15 x Ø
Використання назовні  Так
Стійкість до УФ  Так
Прокладка у воді  Так
Пряма прокладка в грунті  Так
Без галогенів  Ні
Макс. температура на жилі  90˚C
Температура нижня (фіксовано)  -20˚C
Температура верхня (фіксовано)  +70˚C
Вогнестійкий  ні
Контроль електричного поля  внутрішній і зовнішній напівпровідниковий шар (потрійна екструзія)
Сила струму в землі (20 °C), А  606
Сила струму у повітрі (30 °C), А  725
Струм короткого замикання (1 с), кА  43
Тип кабелю  N2XS(F)2Y
Товщина стінки оболонки, мм  2.10
Зовнішній діаметр, мм  47.00
Міцність на розрив (під час встановлення)  15000
Метрові мітки  Ні
Код УКТЗЕД  8544601000
