Опис

Кабель N2XS(F)2Y 6/10 кВ — це високонадійний одножильний силовий кабель з мідним провідником та ізоляцією зі зшитого поліетилену (XLPE). Головною особливістю цієї марки є наявність водоблокуючої стрічки (F), що запобігає поздовжньому поширенню вологи у випадку пошкодження оболонки. Зовнішня оболонка з поліетилену (PE) забезпечує виняткову стійкість до механічних впливів та агресивних умов навколишнього середовища.

Розшифровка позначення типу

  • N — виготовлено згідно з німецьким стандартом VDE
  • 2X — ізоляція зі зшитого поліетилену (XLPE)
  • S — екран з мідних дротів
  • (F) — поздовжній захист від проникнення вологи (водоблокуюча стрічка під екраном)
  • 2Y — зовнішня оболонка з поліетилену високого тиску (PE)
  • 6/10 кВ — номінальна напруга (U0/U)

Застосування

  • Прокладка в силових мережах середньої напруги 6/10 кВ.
  • Стаціонарне встановлення в приміщеннях, кабельних каналах та просто неба.
  • Ідеально підходить для прокладки в ґрунті з високою вологістю або в місцях, де можливе підтоплення.
  • Використовується на промислових об'єктах та в розподільчих вузлах електростанцій.

Переваги

  • Поздовжнє водоблокування (F) — мінімізує ризики виходу лінії з ладу при потраплянні води всередину кабелю.
  • Висока термостійкість — XLPE-ізоляція дозволяє працювати при температурі жили до +90°C.
  • Механічна міцність — PE-оболонка значно міцніша за ПВХ (PVC), стійка до подряпин та стирання під час монтажу.
  • Стійкість до хімічних речовин — кабель захищений від агресивних сполук, що містяться в ґрунті.
  • Низькі діелектричні втрати — забезпечує стабільну передачу енергії на великі відстані.

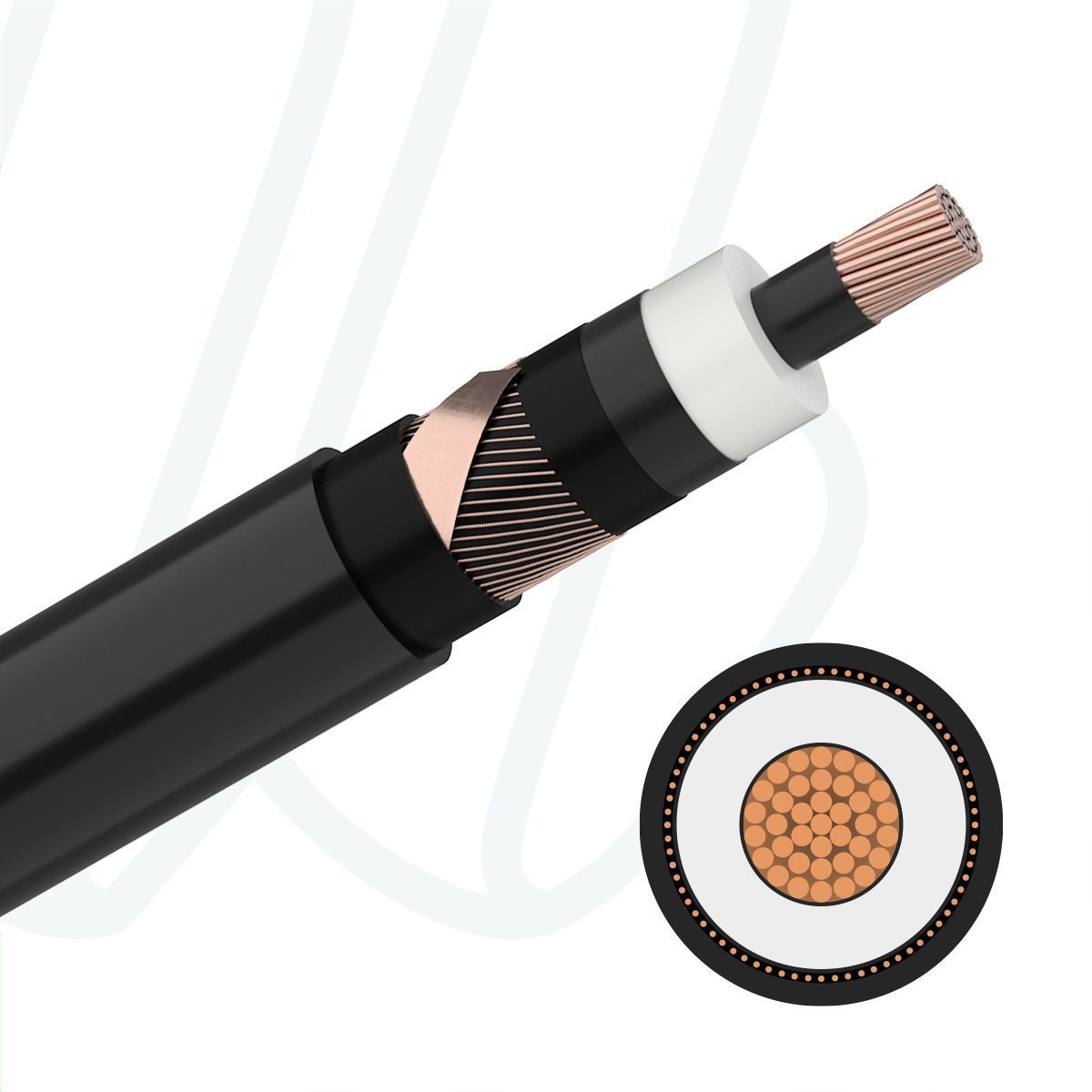

Будова

  • Провідник: багатодротова мідна жила (клас 2)
  • Внутрішній напівпровідниковий шар (екран жили)
  • Ізоляція: зшитий поліетилен (XLPE)
  • Зовнішній напівпровідниковий шар (екран ізоляції)
  • Водоблокуючий шар: струмопровідна водоблокуюча стрічка
  • Екран: мідні дроти зі спіральною мідною стрічкою
  • Оболонка: поліетилен (PE), чорного кольору

Основні технічні характеристики

  • Номінальна напруга: 6/10 кВ
  • Максимальна напруга: 12 кВ
  • Робоча температура жили: +90°C
  • Максимальна температура при короткому замиканні: +250°C
  • Температура монтажу (мінімальна): -20°C (при дотриманні умов підігріву)
  • Мінімальний радіус вигину: 15 x діаметр кабелю
  • Стійкість до УФ-випромінювання: Так

Кабель N2XS(F)2Y 01X240/25 6/10 кВ чорний

Артикул 20021011
Немає в наявності
6 211.83 грн/м
Повідомити, коли з'явиться
Зайдіть на сайт щоб
додати товар в перелік очікувань
Характеристики
Матеріал провідника  чиста мідь
Форма провідника
RMv
Конструкція жили
Клас 2 = декілька проволок (7)
Кількість жил  01
Переріз жили, мм²  240
Діаметр жили, мм  28.40
Переріз екрану, мм²  25
Матеріал ізоляції жил  XLPE DIX8
Ідентифікація жил  кольоровий код
Товщина стінки ізоляції, мм  3.40
Екранування  мідні дроти + зустрічна спіраль
Матеріал зовнішньої оболонки  поліетилен PE DMP2
Номінальна напруга, U0/U  6/10 кВ
Мін. радіус вигину (фіксовано)  15 x Ø
Використання назовні  Так
Стійкість до УФ  Так
Прокладка у воді  Так
Пряма прокладка в грунті  Так
Без галогенів  Ні
Макс. температура на жилі  90˚C
Температура нижня (фіксовано)  -20˚C
Температура верхня (фіксовано)  +70˚C
Вогнестійкий  ні
Контроль електричного поля  внутрішній і зовнішній напівпровідниковий шар (потрійна екструзія)
Сила струму в землі (20 °C), А  526
Сила струму у повітрі (30 °C), А  631
Струм короткого замикання (1 с), кА  34
Тип кабелю  N2XS(F)2Y
Товщина стінки оболонки, мм  2.10
Зовнішній діаметр, мм  35.00
Міцність на розрив (під час встановлення)  12000
Метрові мітки  Ні
Код УКТЗЕД  8544601000
