Опис

Кабель типу (N)TMCGCWÖU (або (N)TMCGCWOEU) - це гнучкий високовольтний кабель, що використовується на коротких відрізках, наприклад, для з'єднання в розподільчих пристроях або трансформаторних підстанціях, де потрібен малий радіус вигину. Кабелі також використовуються в повільно рухомих офшорних енергетичних системах: кабельні ланцюги або намотування на моторизований барабан або живлення для великих електричних застосувань і приводів через кабеленесучі системи.

Розшифровка позначення типу:

  • (N) - будова кабелю відповідно до стандарту DIN VDE 0250-813
  • TM..WÖU - кабель з одинарною гумовою оболонкою
  • СG - струмопровідна неметалева оболонка поверх жили
  • С - струмопровідна металева оболонка

Застосування:

  • для використання назовні під прямим сонячним промінням
  • для повільно рухомих енергетичних систем
  • для намотування на кабельний барабан
  • для розподільчих пристроїв та трансформаторних підстанцій
  • стійкість до погодних умов: необмежене використання в приміщенні, на відкритому повітрі, стійкість до озону, ультрафіолету та вологи

Переваги:

  • Покриття екрану 85%
  • Стійкий до мастил відповідно до EN 60811-404
  • Стійкий до озону
  • Максимальна температура на жилі +90˚C
  • Максимальна температура на жилі при короткому замиканні +200˚C
  • Дозволена зовнішня температура фіксовано: -40˚C до +80˚C
  • Дозволена зовнішня температура рухомо: -25˚C до +80˚C
  • Радіус вигину фіксовано: 6 x Ø
  • Радіус вигину рухомо: 8 x Ø
  • Не розповсюджує вогонь відповідно до VDE 0482-332-1-2 / 1EC 60332-1-2
  • Максимальна міцність на розрив на провіднику 15 H/мм2
  • Сертифікація UL
  • Допустиме скручування: ± 25°/м

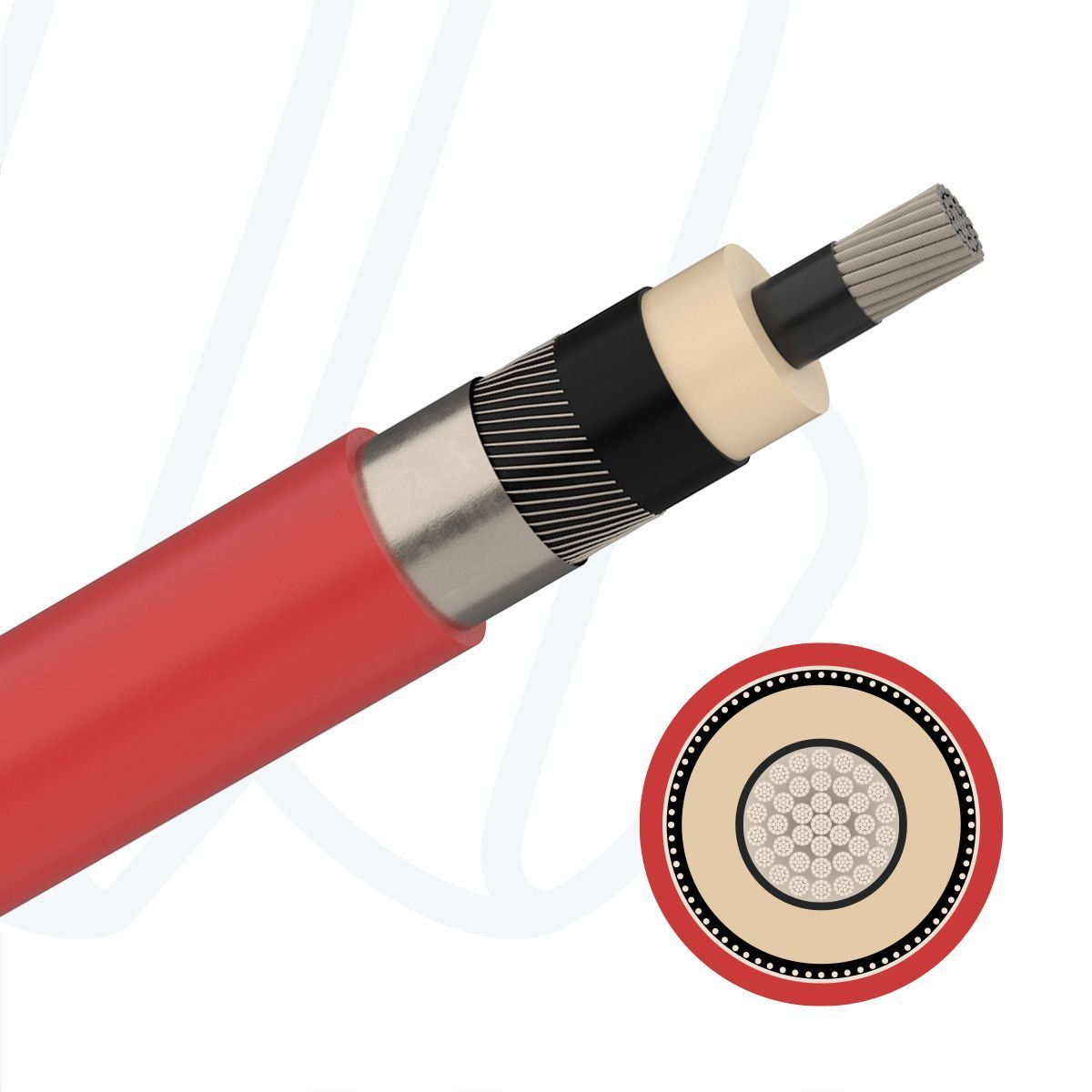

Будова:

  • луджена мідна жила, клас 5 (відповідно до EN 60228, IEC 60228)
  • внутрішній напівпровідниковий шар контролю напруги
  • ERP суміш з покращеними електричними та механічними характеристиками на основі DIN VDE 0207-20
  • зовнішній напівпровідний ізоляційний захисний шар
  • концентричний провідник заземлення: обплетення лудженим мідним дротом відповідно до DIN VDE 0250-1, що покриває приблизно 85 %
  • Зовнішня оболонка надміцна з гуми типу 5GM5 (згідно DIN VDE 0207-21), колір червоний

Номінальна і тестова напруга:

Номінальна напруга U0/U [кВ] 3,6/6 6/10 8,7/15 12/20 14/25 18/30
Максимально допустима робоча напруга UBmax в мережі змінного струму (AC) [кВ]: 4.2/7.2 6.9/12 10.4/18 13.9/24 17.3/30 20.8/36
Максимально допустима робоча напруга UBmax в мережі постійного струму (DC) [кВ]: 5.4/10.8 9/18 13.5/27 18/36 22.5/45 27/54
Випробувальна напруга AC відповідно до DIN VDE 0250-813 [кВ]: 11 17 24 29 36 43

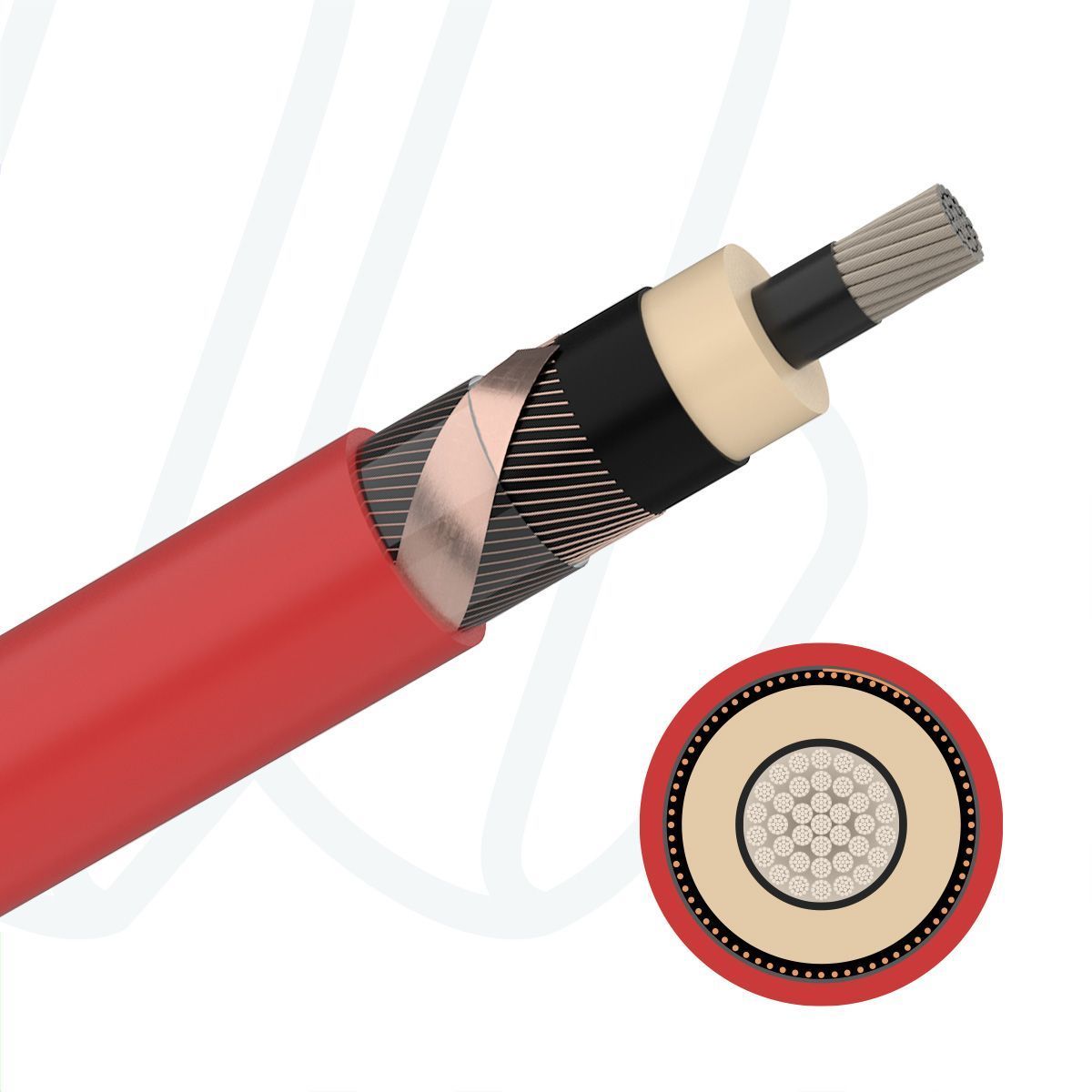

Кабель BiTflex DC (N)TMCGCWOEU 01X95/16 6/10 кВ UL червоний

Артикул 054285
Немає в наявності
5 775.22 грн/м
Повідомити, коли з'явиться
Зайдіть на сайт щоб
додати товар в перелік очікувань
Характеристики
Матеріал провідника  луджена мідь
Конструкція жили
Клас 5 = тонкі проволоки
Кількість жил  01
Переріз жили, мм²  95
Переріз екрану, мм²  16
Матеріал ізоляції жил  гума (EPR) 3GI3
Екранування  концентрична жила
Матеріал зовнішньої оболонки  гума (CR) 5GM5
Номінальна напруга, U0/U  6/10 кВ
Мін. радіус вигину (фіксовано)  6 x Ø
Використання назовні  Так
Стійкість до УФ  Так
Прокладка у воді  Так
Пряма прокладка в грунті  Так
Без галогенів  Так
Стійкість до мастил  EN 60811-404
Макс. температура на жилі  90˚C
Температура нижня (рухомо)  -25˚C
Температура верхня (рухомо)  +80˚C
Температура нижня (фіксовано)  -40˚C
Температура верхня (фіксовано)  +80˚C
Пожежний стандарт  VDE 0482-332-1-2 / IEC 60332-1-2
Контроль електричного поля  внутрішній і зовнішній напівпровідниковий гумовий шар
Сила струму у повітрі (30 °C), А  328
Зовнішній діаметр, мм  32.00
Метрові мітки  Ні
Код УКТЗЕД  8544601000
Додаткова інформація про продукт
