Опис

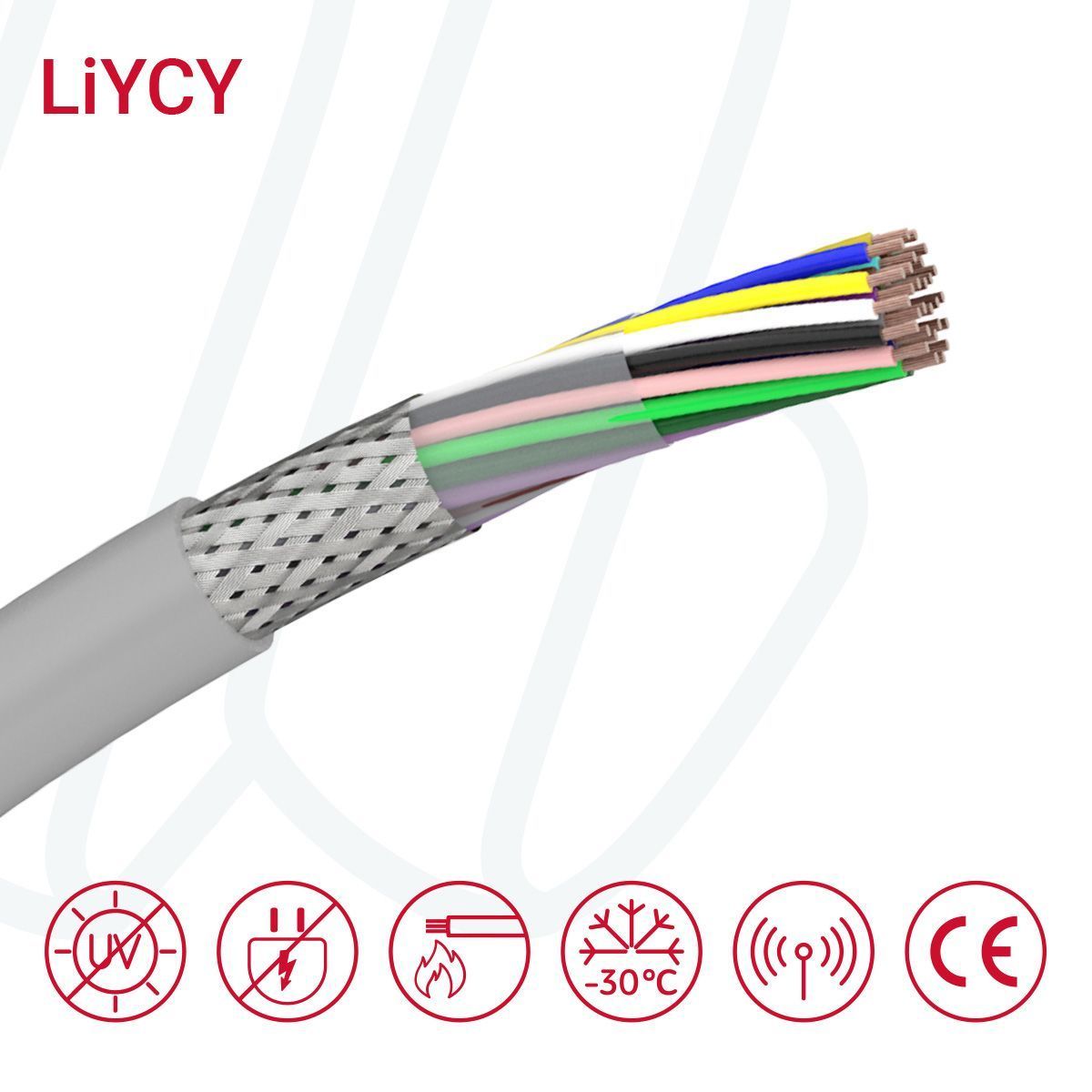

Кабель типу LiYCY — екранований електронний / сигнальний кабель для передавання даних між електронними пристроями, у комп’ютерних системах, у промисловому середовищі, системах керування процесами та офісному обладнанні, коли потрібна підвищена електромагнітна сумісність (EMC). Для монтажу в сухих та вологих приміщеннях. Кабель стійкий до найчастіше використовуваних хімікатів та мастил. На відміну від екранованого кабелю YSLCY, що має подібну структуру, кабелі LiYCY мають кольорову ідентифікацію жил згідно з кольоровим кодом DIN47100 та зовнішню оболонку, що екструдована у вигляді трубки.
Електронний кабель LiYCY з мідним лудженим екраном розроблений для перешкодостійкої передачі сигналів в діапазоні мА в електроніці, мережевих технологіях і техніці безпеки, IT-системах, системах управління та регулювання, офісному обладнанні тощо. Кабелі LiYCY можна використовувати для підключення периферії ПК через послідовний або паралельний порти. Вони не рекомендовані для застосування під високою напругою, наприклад для систем освітлення, оскільки пікова напруга складає 250 В. Вогнестійкий згідно VDE 0482-332-1-2 / IEC 60332-1-2.

Розшифровка позначення типу:

  • Li — гнучкий сигнальний кабель для електроніки відповідно до VDE 0812
  • Y — ізоляція жил з ПВХ
  • C — екран: обплетення з лудженої міді
  • Y — зовнішня оболонка з ПВХ

Застосування:

  • для передачі даних, керування та з'єднання
  • з’єднання електронних пристроїв та модулів автоматики
  • в інструментальному та машинобудівному виробництві
  • для вимірювальної, контрольної та регулювальної техніки
  • у машинобудуванні, верстатобудуванні та електроніки
  • комп’ютерні/офісні системи, системи керування процесами
  • в офісній техніці
  • в обладнанні для обробки даних
  • лінії сигналів у середовищах із підвищеними EMC-вимогами
  • для використання в сухих і вологих приміщеннях, але не на відкритому повітрі або в землі
  • підходить для вільного, не постійно повторюваного руху без розтягуючого навантаження, а також для фіксованої прокладки

Переваги:

  • на основі стандарту VDE 0812 та VDE 0245
  • ефективне екранування завдяки лудженій мідній обплітці, покриття не менше 70%
  • гнучкі провідники класу 5 — зручно монтувати
  • не підтримує горіння відповідно до IEC 60332-1-2
  • стабільні електричні параметри (низька ємність / індуктивність) для довгих ліній
  • здебільшого стійкий до дії кислот, лугів та деяких масел.

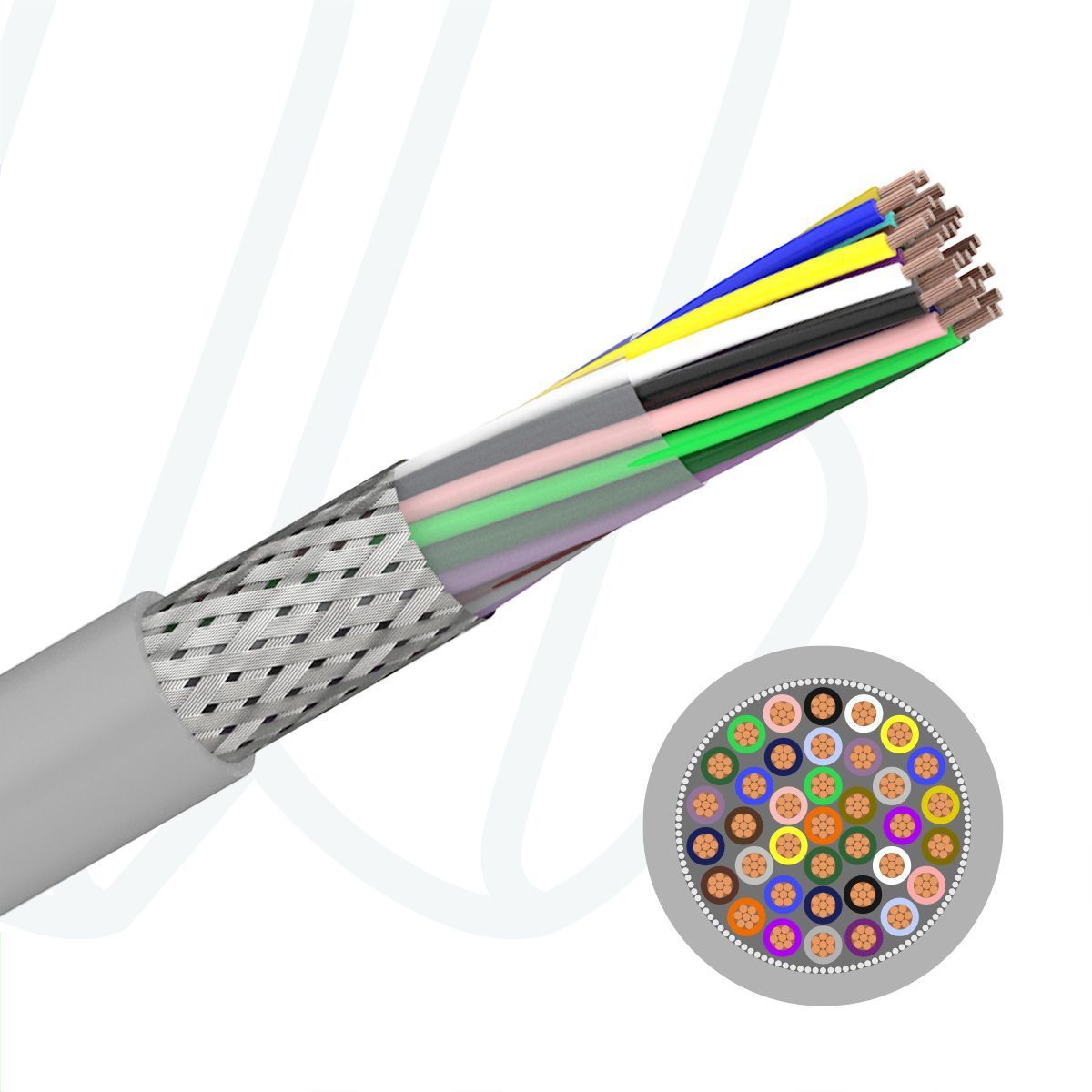

Будова:

  • Жили з тонких мідних дротів 5-го класу гнучкості
  • Ізоляція зі спеціального ПВХ-пластику
  • Кольорове маркування жил згідно DIN 47100
  • Жили скручені у пучок
  • Обмотка синтетичною плівкою (прозора пластикова фольга)
  • Обплетення з мідних луджених дротів, покриття прибл. 70%
  • Оболонка: ПВХ, колір бежево-сірий (аналогічний до RAL 7032)

Основні технічні характеристики:

  • пікова робоча напруга: 250 В
  • випробувальна напруга: 1,2 кВ
  • макс. робоча ємність: 120 nF/км
  • опір ізоляції: 100 МΩ·км (за +20 °C)
  • питома індуктивність: 0,65 mH/км
  • температура оболонки: фіксовано −30…+80 °C; рухомо +5…+70 °C
  • мін. радіус вигину: фіксовано 6ר; при русі 15ר
105.07 грн/м
Повідомити, коли з'явиться
Зайдіть на сайт щоб
додати товар в перелік очікувань
Характеристики
Матеріал провідника  чиста мідь
Конструкція жили
Клас 5 = тонкі проволоки
Кількість жил  08
Переріз жили, мм²  0.14
Матеріал ізоляції жил  PVC (ПВХ)
Ідентифікація жил  кольоровий код згідно DIN 47100
Екранування  мідне луджене плетіння
Матеріал зовнішньої оболонки  ПВХ (PVC)
Пікова робоча напруга  250 В
Тестова напруга  1.2 кВ
Мін. радіус вигину (фіксовано)  6 x Ø
Мін. радіус вигину (рухомо)  15 x Ø
Використання назовні  Ні
Стійкість до УФ  Ні
Прокладка у воді  Ні
Пряма прокладка в грунті  Ні
Без галогенів  Ні
Стійкість до мастил  обмежено
Температура нижня (рухомо)  +5˚C
Температура верхня (рухомо)  +70˚C
Температура нижня (фіксовано)  -30˚C
Температура верхня (фіксовано)  +80˚C
Температура нижня для монтажу  +5˚C
Пожежний стандарт  VDE 0482-332-1-2 / IEC 60332-1-2
Розмір AWG
AWG26
Тип кабелю  LiYCY
Зовнішній діаметр, мм  5.20
Метрові мітки  Так
Код УКТЗЕД  8544499500
