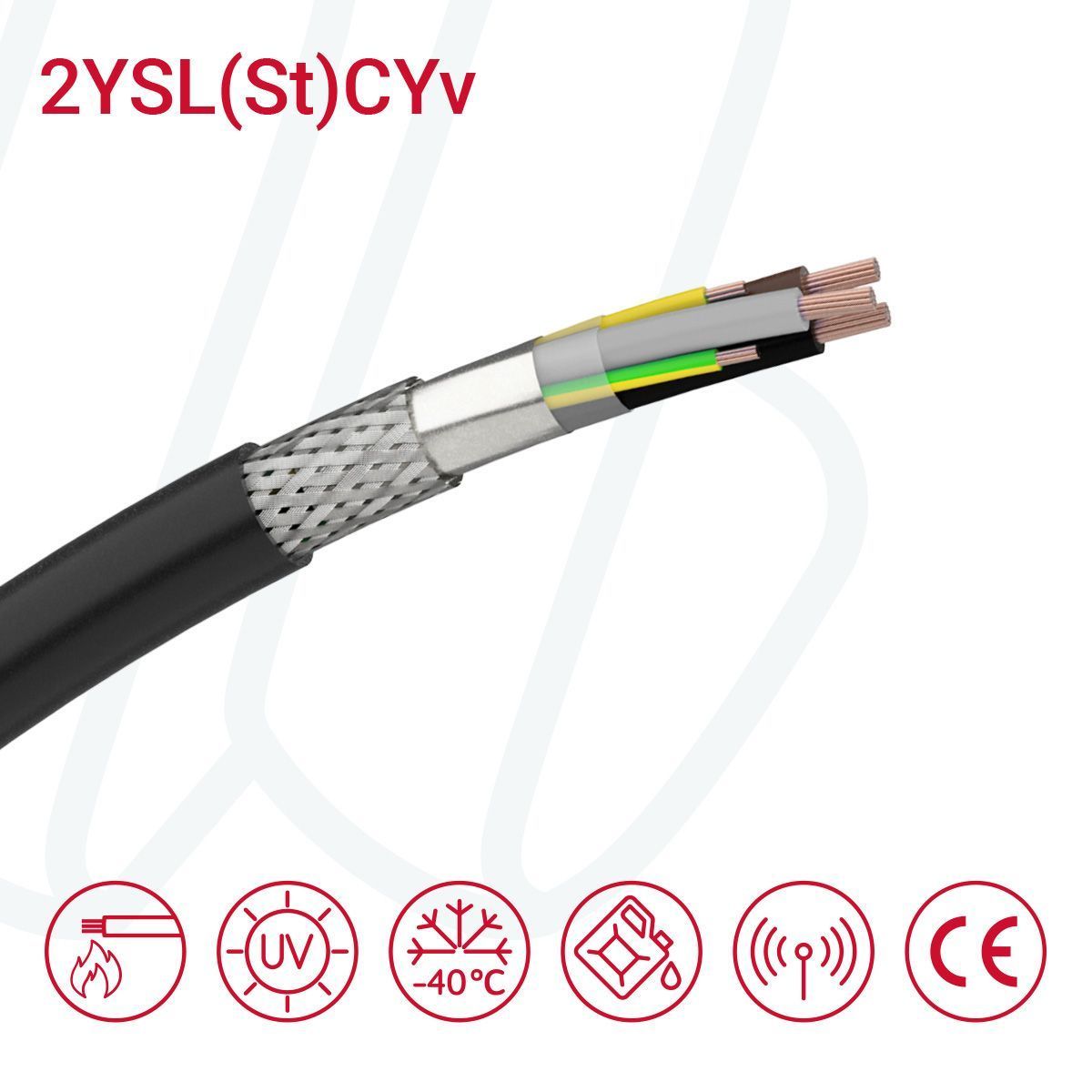

FABER EMV 2YSL(St)CYv-JB 0,6/1 кВ, чорний — спеціалізований екранований кабель для живлення двигунів від частотних перетворювачів (ПЧ) з розширеними EMC-вимогами. Має симетричну конструкцію 3+3 жили: три силові фазні жили та три додаткові жили заземлення меншого перерізу, що зменшує зовнішній діаметр кабелю та покращує відведення високочастотних струмів. Подвійне екранування забезпечує високий рівень електромагнітної сумісності. Зовнішня оболонка чорного кольору стійка до УФ та мастил.
Розшифровка позначення типу
- EMV — виконання з підвищеною електромагнітною сумісністю (компенсація завад ПЧ)
- 2Y — ізоляція жил на основі ПВХ з покращеною теплостійкістю
- SL — контрольно-силовий кабель
- (St)C — подвійний екран: фольга + луджене мідне плетіння
- Yv — зовнішня оболонка з УФ- та мастилостійкого ПВХ
- JB — кольорове маркування жил із жовто-зеленою PE-жилою
- 3+3 — три силові жили + три жили заземлення меншого перерізу
- 0,6/1 кВ — номінальна напруга живлення
- чорний — колір зовнішньої оболонки
Застосування
- підключення двигунів до частотних перетворювачів (ПЧ / VFD)
- приводні системи з високими EMC-вимогами
- монтаж у промислових системах, на виробничих лініях
- стаціонарна та обмежено рухома прокладка
- зовнішні інсталяції (захищені траси) завдяки УФ-стійкій оболонці
Переваги
- Подвійний екран (фольга + плетіння) — висока електромагнітна сумісність
- Конструкція 3+3 — оптимізована форма кабелю, покращена симетрія заземлення
- мінімізація струмів витоку та перешкод ПЧ
- стійкість до мастил, УФ та атмосферних впливів
- добра гнучкість для монтажу в складних трасах

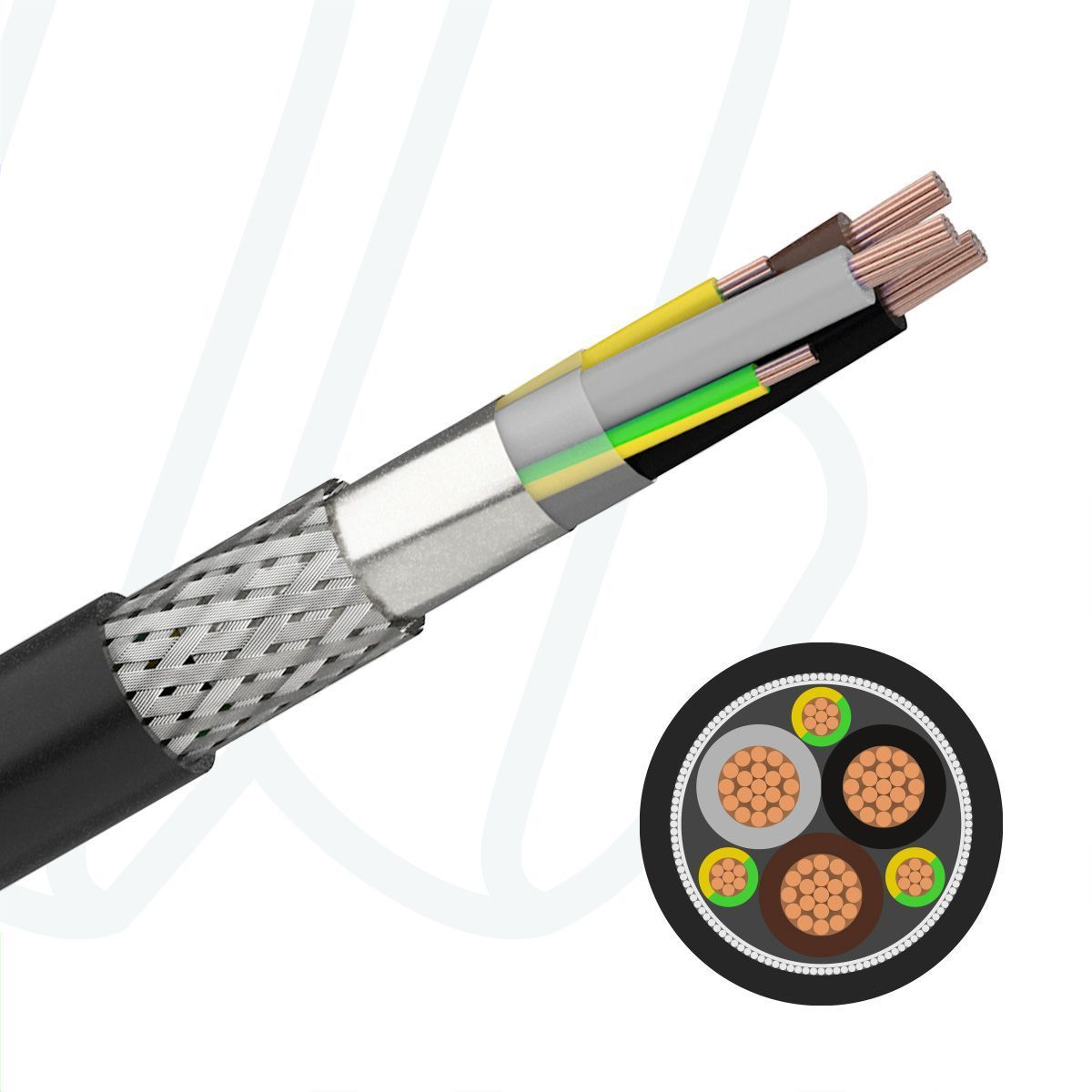

Будова
- провідники: мідь класу 5 (гнучкі)
- ізоляція: поліетилен (2Y)
- жили: 3 фазні + 3 жили заземлення меншого перерізу
- екран: алюмінієва фольга + луджене мідне плетіння
- заповнення: полімерні стрічки / компаунд
- зовнішня оболонка: стійкий до мастил та УФ ПВХ (Yv), чорний колір
Основні технічні характеристики
- номінальна напруга: 0,6/1 кВ
- робоча температура: -40…+70 °C (типово для 2Y / Yv)
- мінімальний радіус вигину: 15×D при рухомій прокладці, 8×D при стаціонарній
- випробувальна напруга: 3,5 кВ
- вогнестійкість: IEC 60332-1-2
- екранування: покриття плетіння ≥80%
- стійкість до мастил: так
