Опис

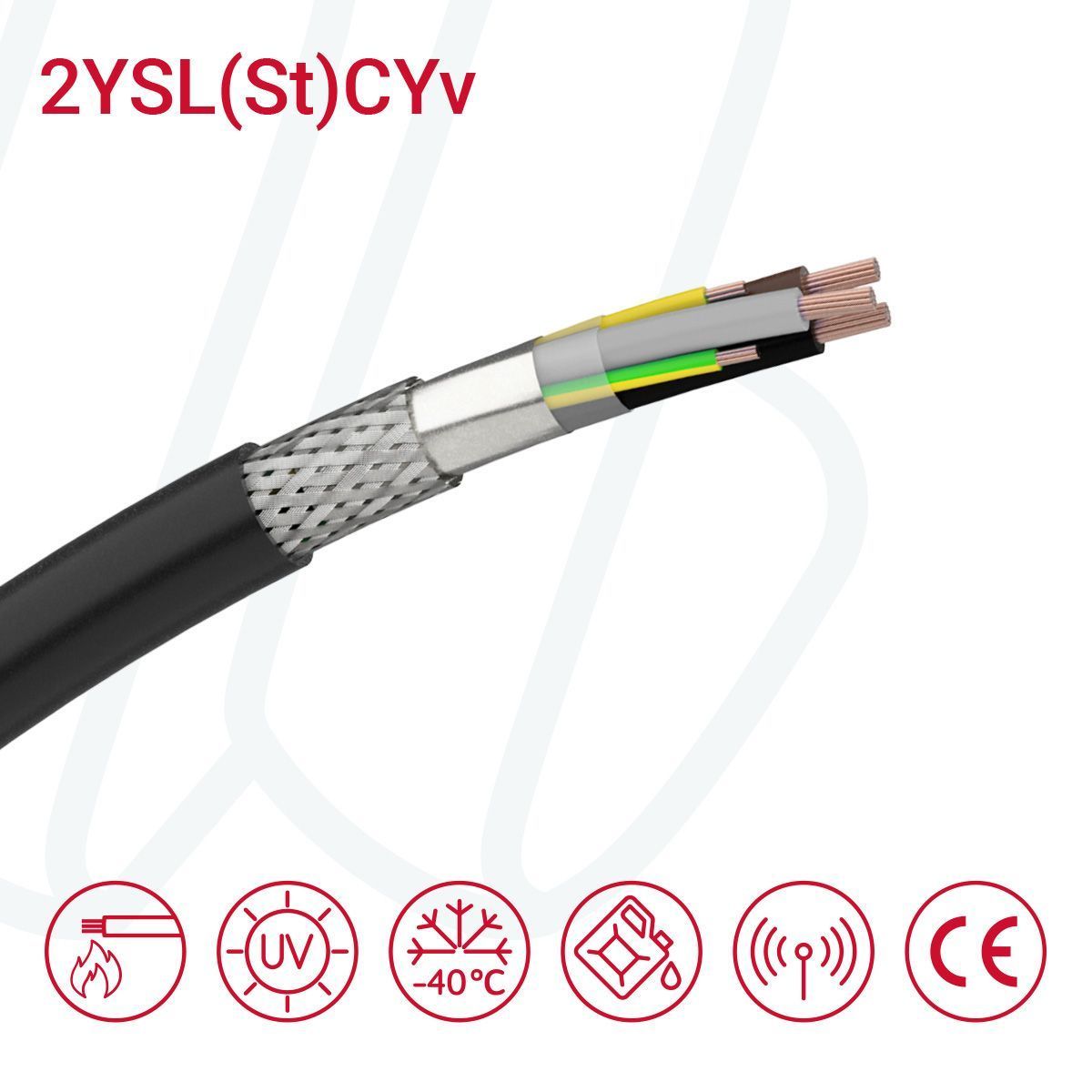

FABER EMV 2YSL(St)CYv-JB 0,6/1 кВ, чорний — спеціалізований екранований кабель для живлення двигунів від частотних перетворювачів (ПЧ) з розширеними EMC-вимогами. Має симетричну конструкцію 3+3 жили: три силові фазні жили та три додаткові жили заземлення меншого перерізу, що зменшує зовнішній діаметр кабелю та покращує відведення високочастотних струмів. Подвійне екранування забезпечує високий рівень електромагнітної сумісності. Зовнішня оболонка чорного кольору стійка до УФ та мастил.

Розшифровка позначення типу

  • EMV — виконання з підвищеною електромагнітною сумісністю (компенсація завад ПЧ)
  • 2Y — ізоляція жил на основі ПВХ з покращеною теплостійкістю
  • SL — контрольно-силовий кабель
  • (St)C — подвійний екран: фольга + луджене мідне плетіння
  • Yv — зовнішня оболонка з УФ- та мастилостійкого ПВХ
  • JB — кольорове маркування жил із жовто-зеленою PE-жилою
  • 3+3 — три силові жили + три жили заземлення меншого перерізу
  • 0,6/1 кВ — номінальна напруга живлення
  • чорний — колір зовнішньої оболонки

Застосування

  • підключення двигунів до частотних перетворювачів (ПЧ / VFD)
  • приводні системи з високими EMC-вимогами
  • монтаж у промислових системах, на виробничих лініях
  • стаціонарна та обмежено рухома прокладка
  • зовнішні інсталяції (захищені траси) завдяки УФ-стійкій оболонці

Переваги

  • Подвійний екран (фольга + плетіння) — висока електромагнітна сумісність
  • Конструкція 3+3 — оптимізована форма кабелю, покращена симетрія заземлення
  • мінімізація струмів витоку та перешкод ПЧ
  • стійкість до мастил, УФ та атмосферних впливів
  • добра гнучкість для монтажу в складних трасах

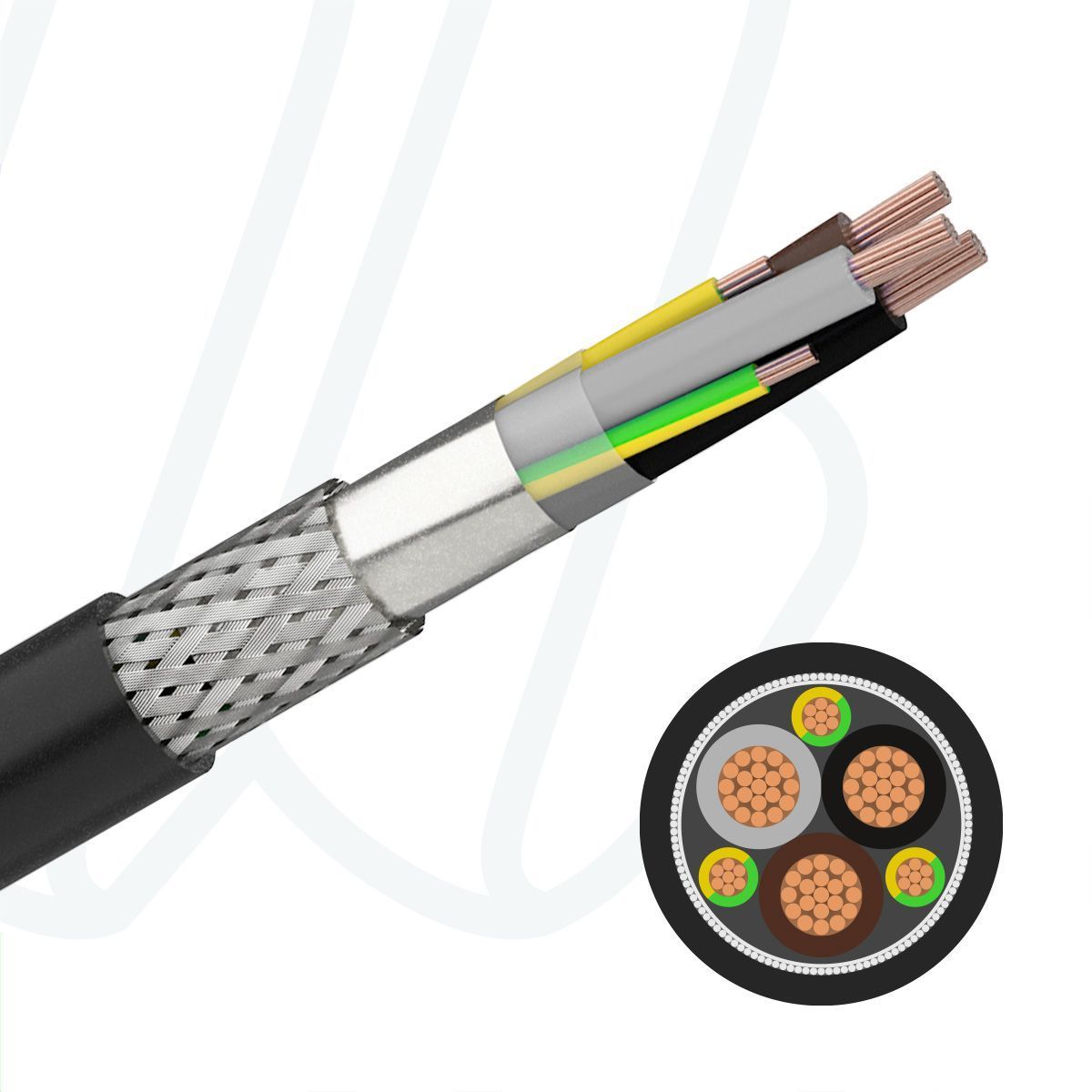

Будова

  • провідники: мідь класу 5 (гнучкі)
  • ізоляція: поліетилен (2Y)
  • жили: 3 фазні + 3 жили заземлення меншого перерізу
  • екран: алюмінієва фольга + луджене мідне плетіння
  • заповнення: полімерні стрічки / компаунд
  • зовнішня оболонка: стійкий до мастил та УФ ПВХ (Yv), чорний колір

Основні технічні характеристики

  • номінальна напруга: 0,6/1 кВ
  • робоча температура: -40…+70 °C (типово для 2Y / Yv)
  • мінімальний радіус вигину: 15×D при рухомій прокладці, 8×D при стаціонарній
  • випробувальна напруга: 3,5 кВ
  • вогнестійкість: IEC 60332-1-2
  • екранування: покриття плетіння ≥80%
  • стійкість до мастил: так
179.52 грн/м
Повідомити, коли з'явиться
Зайдіть на сайт щоб
додати товар в перелік очікувань
Характеристики
Матеріал провідника  чиста мідь
Конструкція жили
Клас 5 = тонкі проволоки
Кількість жил  03+3
Переріз жили, мм²  1.5
Матеріал ізоляції жил  поліетилен (PE)
Ідентифікація жил  кольоровий код VDE 0293 (HD 308)
Матеріал внутрішньої оболонки  немає
Екранування  алюмінієва фольга + плетіння з лудженої мідної проволоки
Матеріал зовнішньої оболонки  ПВХ, підсилений
Номінальна напруга, U0/U  600/1000 В
Тестова напруга  4 кВ
Мін. радіус вигину (фіксовано)  5 x Ø
Мін. радіус вигину (рухомо)  10 x Ø
Використання назовні  Так
Стійкість до УФ  Так
Прокладка у воді  Ні
Пряма прокладка в грунті  Ні
Без галогенів  Ні
Стійкість до мастил  Так
Стійкість до озону  Так
Макс. температура на жилі  70˚C
Температура нижня (рухомо)  -5˚C
Температура верхня (рухомо)  +70˚C
Температура нижня (фіксовано)  -30˚C
Температура верхня (фіксовано)  +70˚C
Пожежний стандарт  VDE 0482-332-1-2 / IEC 60332-1-2
Сила струму у повітрі (30 °C), А  18
Опір провідника, Ом/км  13
Тип кабелю  2YSL(St)CYv-JB
Зовнішній діаметр, мм  10.20
Перехідний опір  250 Ом/км
Метрові мітки  Ні
Код УКТЗЕД  8544601000
